商用车车身悬置橡胶减震支撑结构

　　该结构属于商用车车身与底盘车架之间的连接隔振部件，主要应用于各类货运卡车、客运巴士的车身支撑点位，替代传统刚性连接结构，阻断底盘行驶过程中传递至车身的振动路径。日常运营场景中，商用车行驶工况覆盖铺装路面高速巡航、非铺装路面颠簸通行、怠速启停等多种状态，动力总成振动、路面冲击载荷会通过车架持续向上传递，该支撑件可在垂直、横向、纵向三个维度提供弹性阻尼，过滤不同频率的振动激励，避免车身结构长期受交变载荷出现焊缝开裂、内饰异响等问题，同时提升驾乘人员的乘坐舒适度。

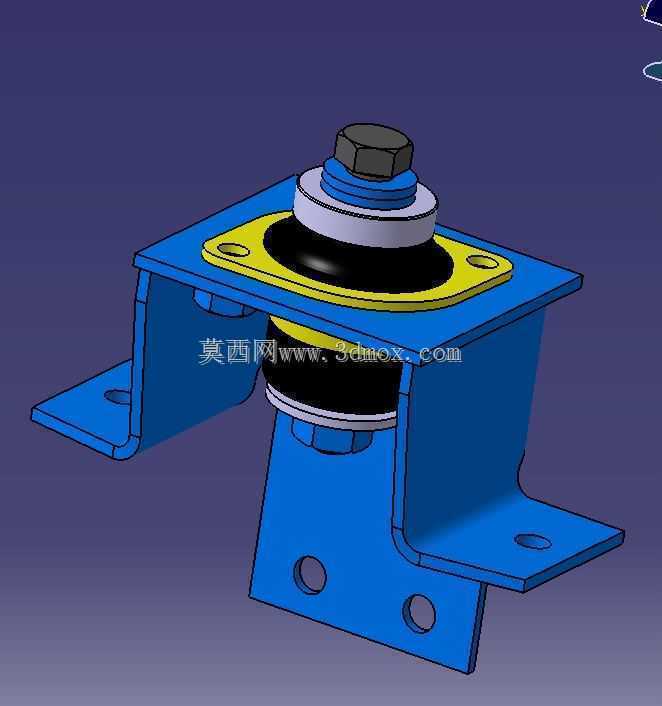

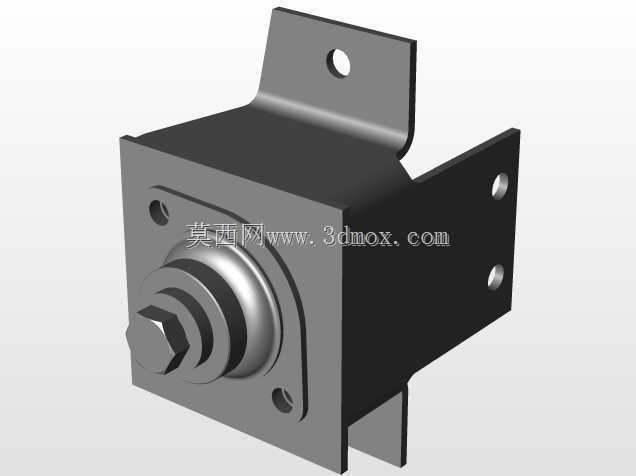

　　从功能特性来看，核心减震单元采用金属与橡胶复合的硫化结构，中间橡胶主体为承载隔振的核心部分，上下端的金属盖板与橡胶通过硫化工艺牢固结合，避免长期受载后出现橡胶与金属脱层的失效问题。顶部锁紧螺栓用于与车身底部的安装基座固定，螺栓与上盖板之间设置有多层调节垫片，可根据不同车型的车身高度差调整装配预紧量，适配不同吨位车型的悬置高度匹配需求。底部的Z型折弯安装支架为支撑件的承载基座，支架采用钢板冲压折弯成型，三个方向的安装面分别设置有螺栓过孔，其中水平方向的安装面与车架纵梁上平面贴合固定，侧面折弯翻边的孔位可辅助限制支架在受侧向冲击时的位移，避免车辆急转向、紧急制动时支撑件出现过大横向滑移。

　　设计过程中首先需要匹配车型的整备质量与单点位承载载荷，确定橡胶主体的硬度与阻尼系数，通常单点位承载在数百公斤级的工况下，橡胶邵氏硬度选取在55-65度区间，既保证足够的承载能力避免静态下出现过大沉降量，又能在动态振动下提供足够的变形量吸收冲击能量。支架的折弯角度与安装孔位布局需要严格匹配对应车型的车架纵梁截面尺寸，确保安装时无需额外打孔改制，直接通过标准螺栓即可完成装配。橡胶主体的上下金属盖板边缘设置有翻边结构，可限制橡胶在极限受载时的最大变形量，当车辆经过深坑、凸起路面出现瞬间大冲击载荷时，翻边结构可形成刚性限位，避免橡胶被过度压缩出现永久变形甚至撕裂失效。

　　安装边界方面，支架底部两个水平安装孔的中心距、孔径均按照对应车型的车架标准孔位设计，装配时螺栓从车架下方向上穿入配合防松螺母紧固，顶部的连接螺栓穿过车身底部的安装支座后通过六角螺母锁紧，装配完成后支撑件的上下安装面平行度公差需控制在1mm以内，避免橡胶长期受偏载出现单侧过早磨损。整个部件的外轮廓尺寸在设计时预留了足够的周边间隙，与周边的管线、制动管路、线束等部件的最小间隙不小于15mm，避免车辆行驶过程中部件振动位移与周边零部件发生运动干涉。橡胶部分的外露表面无需额外涂装，依靠橡胶本身的耐候配方抵御油污、雨水、高低温环境的侵蚀，金属支架与盖板表面采用电泳涂装处理，可满足整车全生命周期的防腐要求，在盐雾、高湿等恶劣运营环境下不会出现大面积锈蚀导致的强度下降问题。

　　在结构验证阶段，需要对该支撑件进行多轮台架疲劳测试，模拟车辆全生命周期内的振动载荷循环，验证橡胶的疲劳寿命与金属支架的结构强度，确保在数十万次振动循环后不会出现结构失效。同时需要匹配整车的NVH调校，通过调整橡胶的阻尼参数，避开发动机怠速、常用巡航车速下的共振频率点，避免出现振动放大的问题。相比传统的钢板弹簧式悬置结构，该橡胶减震支撑的结构更紧凑，占用安装空间更小，重量更轻，同时隔振效率更高，尤其对中高频振动的过滤效果更优，能够有效降低车内的振动噪声水平。在售后维护环节，该部件为整体式更换单元，当橡胶出现开裂、沉降量超差时，可直接拆卸固定螺栓完成整体更换，无需拆解维护内部结构，维修操作便捷，适配商用车高运营效率的维护需求。
