重型车辆弗林手鼓式制动轮毂结构

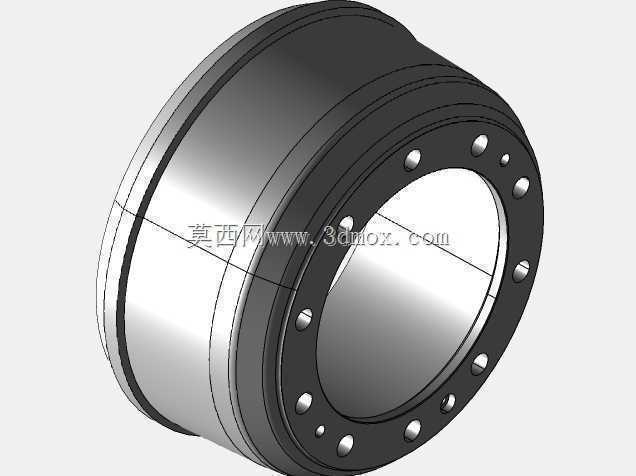

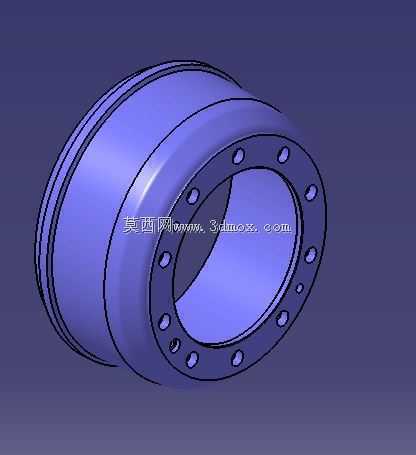

　　在重型商用车辆的轮端制动系统中，鼓式制动轮毂是承担制动力传递、车轮承载的核心回转零件，本次呈现的弗林手鼓卡车制动轮毂结构，针对矿区重载运输、长途干线货运这类高负荷工况做了适配性结构优化，区别于轻型乘用车辆的薄壁制动鼓，该结构整体采用厚壁回转体设计，能够在持续制动产生的高温工况下保持结构刚度，避免因热变形导致的制动蹄片贴合不良、制动跑偏等问题。从实际装车场景来看，这类制动轮毂多用于总质量18吨以上的载货卡车、工程自卸车的非驱动转向桥或双联驱动桥轮端，安装时需要与桥壳轴头、轮毂轴承、制动蹄总成、车轮轮辐完成多部件配合，因此设计阶段对各配合面的形位公差控制要求极高。从结构设计思路上看，该轮毂主体为阶梯式回转结构，

　　外侧大直径圆柱面为制动摩擦工作区，工作时制动蹄片在制动气室推力作用下向外张开，与该圆柱面内表面紧密贴合，通过摩擦力将车轮的转动动能转化为热能散出，因此该区域的壁厚经过反复校核，既保证足够的热容量避免连续制动时温升过快，又控制整体重量减少轮端簧下质量，提升车辆行驶的平顺性。轮毂一端设置带均匀分布螺栓孔的连接法兰，法兰面与车轮轮辐、制动鼓固定端贴合，螺栓孔的位置度公差直接影响车轮安装后的跳动量，设计时采用圆周等距12孔布局，适配重型车常用的8.5-20、9.0-22.5规格轮辋的安装孔距，安装边界上，法兰端面到轮毂内侧轴承安装位的轴向尺寸严格匹配对应车桥的轴头伸出长度，避免装车后出现轴承预紧力不当、轮端窜动的问题。轮毂内侧设置两道阶梯式轴承安装座，分别适配圆锥滚子轴承的内圈配合，配合面的粗糙度要求达到Ra1.6，保证轴承压装后配合紧密，同时轴承座之间预留有油封安装槽，用于安装轮端油封，防止桥壳内的齿轮油渗入制动鼓内部造成制动打滑，也避免外部泥水、粉尘进入轴承滚道加剧磨损。在实际使用场景中，这类制动轮毂需要承受车辆满载时的垂直载荷、制动时的扭转力矩以及转弯时的侧向冲击力，因此结构过渡位置全部采用大圆角过渡，避免应力集中导致的轮毂开裂，尤其是法兰与筒体连接的根部位置，圆角半径经过有限元应力分析优化，在满足结构强度的前提下尽可能减少应力集中系数，应对矿区非铺装路面的交变冲击载荷。不同于盘式制动的制动盘结构，

　　鼓式制动轮毂的封闭结构能够更好地阻挡外部泥水、碎石进入制动摩擦副，在工地、矿区这类恶劣作业环境下的可靠性更高，同时制动力矩的输出能力更强，能够满足重型车辆满载下坡时的持续制动需求。设计过程中还考虑了后期维护的便利性，轮毂外侧预留有轮胎螺栓安装的沉孔，更换轮胎时无需拆卸轮毂本体即可完成轮胎螺栓的更换，同时轮毂的动平衡校正区域设置在筒体外侧的加厚区，方便维修时做动平衡调整，减少高速行驶时的车轮抖动。从安装边界尺寸来看，该轮毂的最大外圆直径适配16寸制动蹄片的张开行程，轴向总长度控制在对应车桥轮端的安装空间范围内，不会与转向拉杆、制动气室支架等周边部件产生运动干涉，法兰端的螺栓孔采用通孔设计，螺栓从外侧穿入后与桥壳轴头的螺纹孔锁紧，

　　锁紧力矩按照重型车轮端螺栓的标准要求设定，保证连接可靠性。在摩擦工作面的设计上，内表面的圆柱度公差控制在0.1mm以内，保证制动时蹄片与工作面的接触面积达到90%以上，避免局部接触导致的局部过热、摩擦片偏磨问题，同时工作面的硬度经过热处理工艺匹配，与制动蹄片的硬度形成合理差值，减少摩擦副的异常磨损，延长维护周期。对于三维建模从业者而言，这类回转类重载零件的建模重点在于各配合面的尺寸精度控制、过渡圆角的准确还原，以及安装孔位的圆周阵列参数准确性，建模时需要优先保证轴承安装位、法兰结合面、制动摩擦面这三个核心工作区域的尺寸与形位公差符合设计要求，其余非配合面的尺寸可以按照铸造工艺要求做适当的拔模斜度处理，适配砂型铸造的生产工艺，减少生产过程中的拔模难度，同时壁厚尽量保持均匀，避免铸造过程中出现缩孔、缩松等缺陷，影响零件的结构强度。
