8吨车桥配套ABS功能轮毂轮胎总成

　　这套轮端结构适配8吨级车桥的承载需求，主要面向重载商用车辆的行走系统配套场景，在工程作业车辆、中型货运车辆的非铺装路面行驶、中短途干线运输场景中都能匹配对应的使用要求。轮端集成了ABS信号触发结构，在制动过程中可以配合整车制动系统实时采集轮速信号，避免车轮抱死引发的侧滑、甩尾风险，在湿滑路面、碎石路面行驶时能大幅提升制动过程的方向可控性。

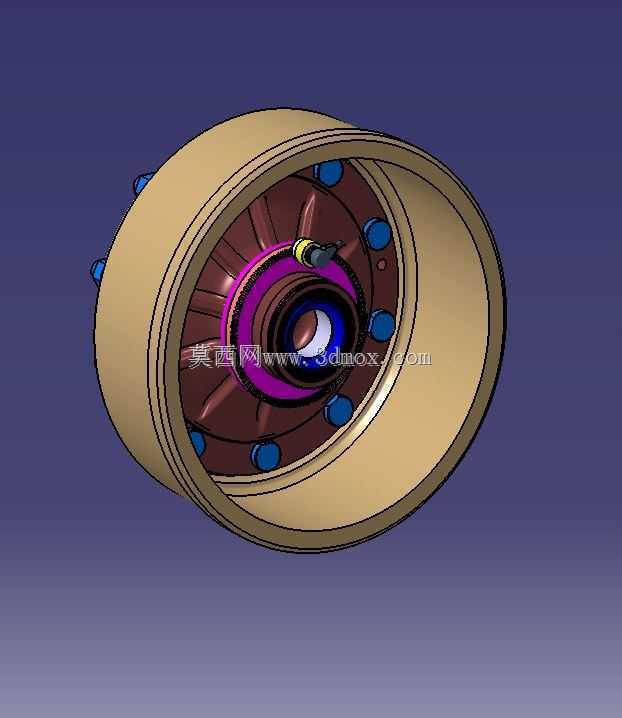

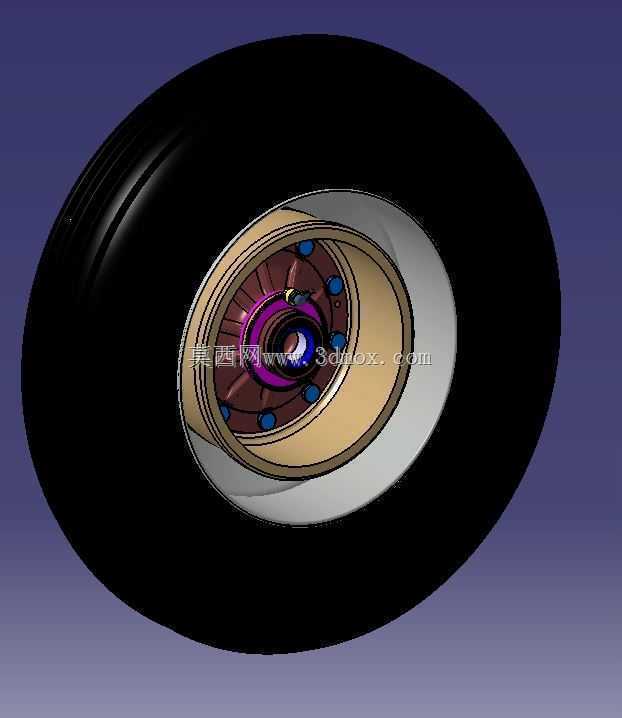

　　从结构设计逻辑来看，整个总成分为橡胶胎体、轮毂基体、ABS齿圈安装位、轮辋连接结构几个核心部分。橡胶胎体采用常规载重轮胎的断面轮廓，胎侧预留了足够的形变余量，在额定载荷下胎侧的压缩量控制在合理区间，既能过滤路面传递的细碎颠簸，也不会因为形变量过大导致胎体过度弯折产生早期损坏。轮毂部分采用分层嵌套的结构设计，外侧轮辋与内侧轮毂轴承安装位保持严格的同轴度要求，轴承位的尺寸公差按照IT7级精度控制，保证车轮转动过程中的径向跳动量控制在允许范围内，避免高速行驶时出现车轮抖动的问题。

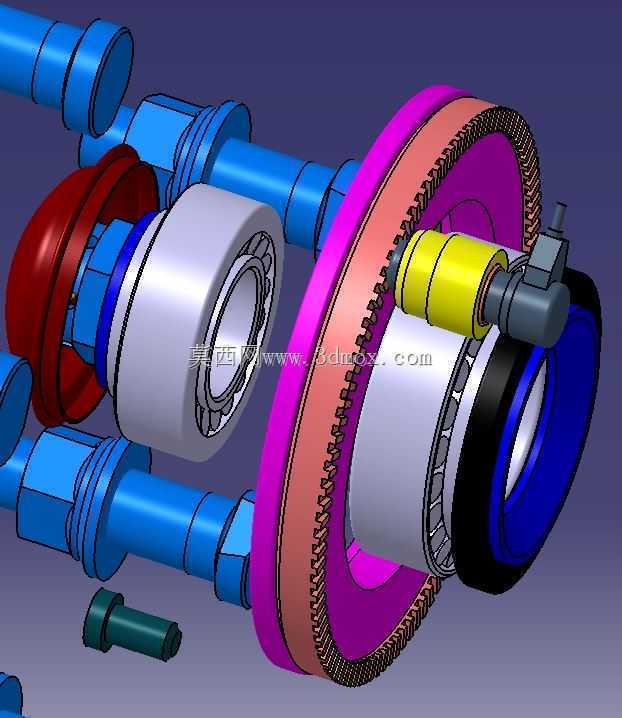

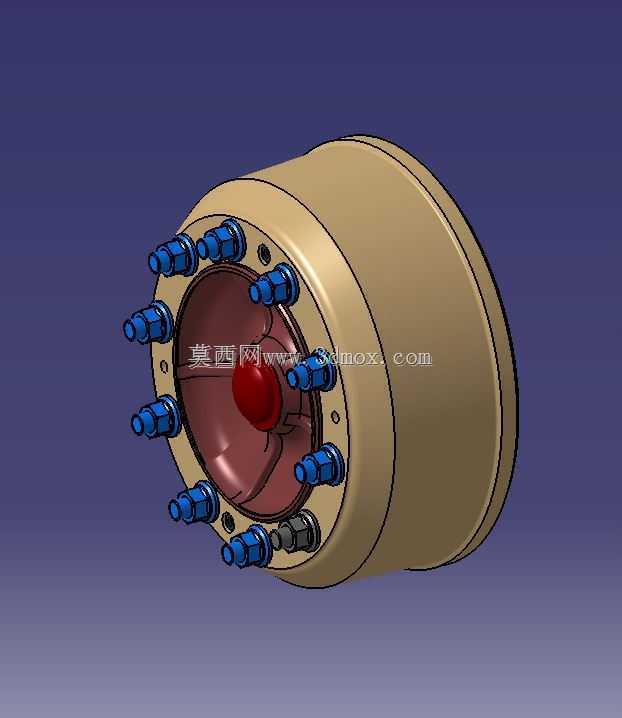

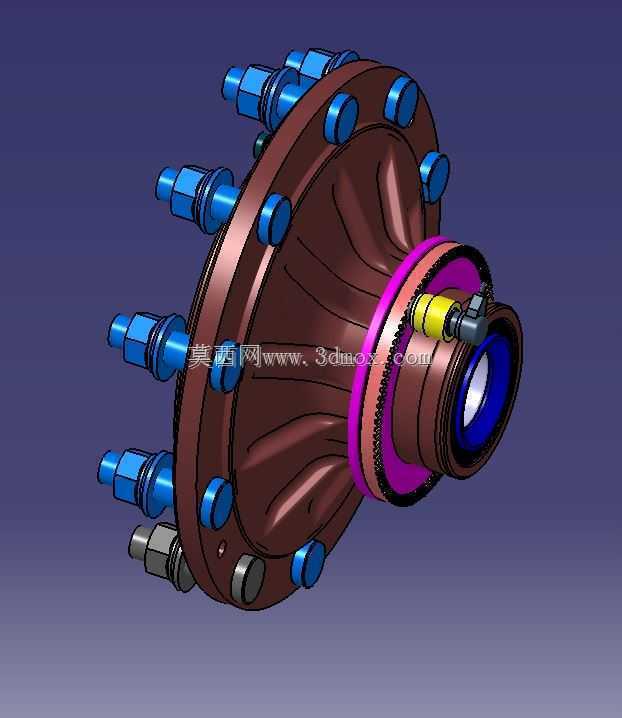

　　ABS齿圈的安装位置设计在轮毂内侧靠近桥壳的一侧，齿圈与轮毂采用过盈配合连接，装配后齿圈的端面跳动量不超过0.1mm，保证轮速传感器在采集信号时不会出现信号丢失、波形紊乱的问题。轮毂上的螺栓孔分布采用等节距圆周排布，螺栓孔的位置度公差严格控制，保证与车桥法兰、制动鼓的连接对位准确，不会出现装配应力集中的问题。轮辋部分的锁圈槽位置按照标准载重轮辋的尺寸设计，轮胎装配时可以通过标准胎圈锁止结构完成固定，不需要额外定制专用安装配件，降低后期维护更换的配件成本。

　　安装边界方面，这套轮端总成的轴向安装尺寸匹配8吨级驱动桥、转向桥的轮端空间，轮毂内侧与桥壳油封位的配合尺寸符合通用重载车桥的密封要求，装配后油封的压缩量处于合理区间，既可以防止桥壳内的齿轮油渗漏到制动鼓内影响制动效果，也能阻挡外部的泥水、粉尘进入桥壳内部污染齿轮油、磨损轴承。轮胎的外径尺寸适配R22.5规格的轮辋安装要求，整车装配后车轮与翼子板、转向拉杆、制动气室周边的间隙都预留了足够的安全距离，在车轮上下跳动、最大转向角度时不会与周边部件发生运动干涉。

　　从实际使用的角度出发，这套结构在设计时充分考虑了后期维护的便利性，轮毂轴承采用常规圆锥滚子轴承的通用规格，配件通用性强，在各地的商用车维修网点都能找到替换配件；ABS齿圈采用独立装配结构，齿圈出现打齿、磨损问题时不需要整体更换轮毂，单独更换齿圈即可完成维修，大幅降低全生命周期的使用成本。胎体与轮辋的配合尺寸符合行业通用标准，后期更换不同花纹的轮胎时不需要调整轮辋结构，直接按照标准轮胎装配流程操作即可完成更换。整个轮端总成的重量分配经过优化，转动惯量控制在合理范围，不会给车桥带来额外的转动负载，也能减少制动系统的工作负荷，延长制动摩擦片的使用寿命。
