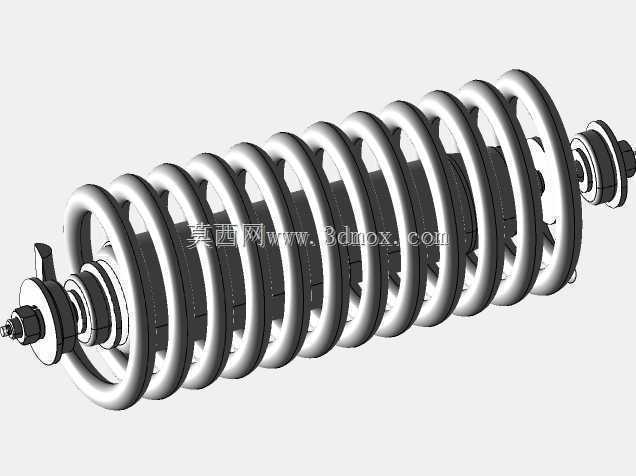

乘用车前独立悬架螺旋弹簧总成结构

项目分类:汽车 发布时间:2022-01-29 ID:520848
  • 乘用车前独立悬架螺旋弹簧总成结构
  • 乘用车前独立悬架螺旋弹簧总成结构

  日常做底盘项目匹配时,前独立悬架的螺旋弹簧总成是绕不开的核心弹性承载部件,很多新手建模时容易只画弹簧本体,忽略上下端的安装座与缓冲限位结构,导致后续装配干涉、运动校核出问题。这套结构主要适配前置前驱车型的麦弗逊式前独立悬架,日常承担的核心作用是承载前轴轴荷,过滤路面传递来的高频颠簸冲击,同时配合减震器阻尼匹配,控制车轮跳动时的定位参数变化量,保证轮胎接地面积稳定,避免制动点头、转向侧倾过大的问题。

  从实际装车场景来看,该部件安装于前桥减震器外侧,上端通过橡胶减震垫连接车身前纵梁的弹簧托盘,下端卡接在转向节的弹簧支撑座上,安装时需要预留足够的压缩行程空间,避免极限冲击时弹簧并圈产生刚性冲击。建模时首先要确定弹簧的线径、中径、有效圈数这些核心参数,线径选择要匹配前轴设计轴荷,通常家用A级车的前悬架弹簧线径在12-14mm区间,中径根据减震器筒身外径确定,要保证弹簧内径与减震器筒身保留至少5mm的间隙,避免车轮跳动时弹簧与筒身发生摩擦异响。有效圈数的设定直接影响弹簧刚度,刚度匹配要结合偏频计算,前悬架偏频通常控制在1.1-1.4Hz区间,兼顾乘坐舒适性与操控支撑性。

  上下端的弹簧座设计不能照搬通用结构,上端弹簧座需要集成橡胶缓冲块的安装位,缓冲块的压缩行程要匹配悬架动挠度,通常在弹簧压缩到剩余三分之一行程时缓冲块开始接触,分担部分冲击载荷,同时上端座要设计定位凸台,与车身托盘的定位孔配合,避免弹簧受侧向力时发生移位。下端弹簧座要做与转向节匹配的弧形贴合面,焊接或螺栓固定时要保证弹簧中心线与减震器轴线的夹角符合设计值,这个夹角通常在3-5度,用来抵消车轮跳动时产生的侧向力,减少弹簧的附加弯曲应力,提升弹簧使用寿命。

  建模过程中要重点做运动干涉校核,模拟车轮上跳、下跳的全行程,检查弹簧在最大压缩量时是否有并圈风险,弹簧外圈与轮罩内衬、转向拉杆、刹车管路的间隙是否满足要求,通常常温下最小间隙要保留10mm以上,考虑低温下橡胶件变形、零件制造公差,间隙预留不足很容易出现行驶中摩擦异响甚至部件磨损。另外弹簧两端的并圈磨平段长度要符合工艺要求,通常支撑圈磨平长度不小于四分之三圈,保证弹簧安装后端面贴合度,避免装车后弹簧受力不均出现早期断裂。

  很多工程师做匹配时容易忽略弹簧的侧向力补偿设计,实际上麦弗逊悬架的弹簧中心线并非与减震器轴线完全重合,而是有一定的偏心距,这个偏心距的设定是为了抵消减震器活塞杆受到的侧向弯矩,减少活塞杆与油封的磨损,降低减震器漏油的概率,建模时要根据硬点坐标调整弹簧安装位置,不能简单将弹簧与减震器同轴布置。弹簧表面的喷丸强化层、端部的防锈涂装这些细节虽然不影响装配,但在做整车BOM表与工艺输出时也要明确标注,避免后续生产环节遗漏工序。

  在做整车性能匹配时,弹簧刚度的线性段要覆盖日常行驶的常用载荷区间,非线性段的刚度递增要平缓,避免重载过减速带时刚度突然上升导致冲击感过强。同时要配合横向稳定杆的刚度匹配,保证前轴侧倾刚度占比在合理区间,避免出现转向不足或转向过度的特性。这套结构的三维建模完成后,还要做有限元应力分析,在最大冲击载荷下弹簧的最大切应力要小于材料的许用应力,通常弹簧钢60Si2Mn的许用切应力在700MPa左右,应力集中位置主要在上下端支撑圈与有效圈的过渡处,必要时可以调整端部圈数的过渡圆角,降低应力集中系数。

  实际装车验证阶段,要重点检查弹簧在满载、空载状态下的车身高度是否符合设计值,左右两侧的弹簧刚度差要控制在3%以内,避免出现车身倾斜的问题。同时在坏路行驶试验中,监测弹簧与周边部件的间隙变化,确认极限工况下没有干涉点,弹簧的疲劳寿命要满足整车30万公里无断裂的要求。
