手提式2公斤干粉灭火器结构设计

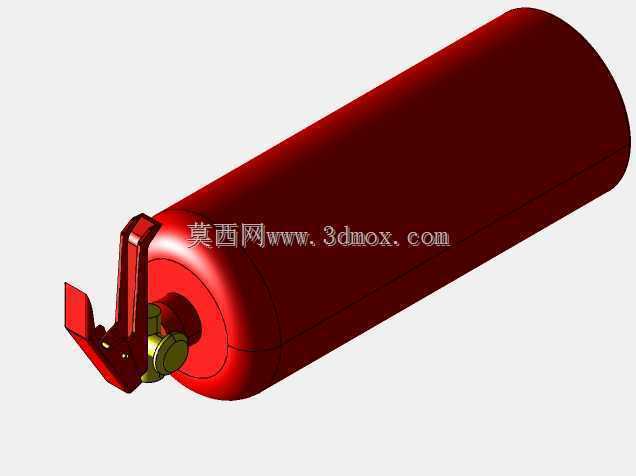

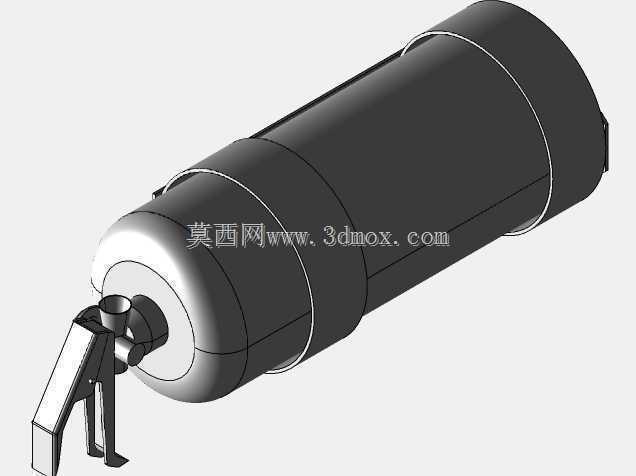

　　日常消防场景里，2公斤级手提式干粉灭火器是商用铺面、办公区域、小型加工车间、居民住宅楼道最常见的初起火灾处置装备，这类便携灭火装置的三维结构设计，需要兼顾手持操作的人机工程合理性、压力容器的结构强度冗余、启闭机构的动作可靠性，以及批量生产的工艺适配性。从结构组成来看，该装置核心分为筒体承压部分、压把启闭机构、虹吸管组件、喷管连接结构、瓶身固定箍带几个核心模块，建模过程中首先要明确筒体的壁厚取值，2公斤级干粉灭火器的筒体多采用1.2mm厚度的冷轧钢板卷焊成型，筒身内径控制在120mm左右，整体瓶身高度不含压把部分约300mm，加上顶部压把与压圈结构后总高度控制在380mm上下，这个尺寸边界刚好适配常规的壁挂式灭火器安装挂架，安装时挂架的承重托边距离地面高度建议控制在1.2m-1.5m区间，既避免日常通行误碰，也能在火情出现时第一时间伸手可取。

　　设计压把启闭结构时，要重点考量操作力的阈值控制，按照消防产品的通用要求，成年人单手握压压把的启动力需要控制在50N-100N区间，力值过小容易出现运输颠簸误触发，力值过大则会导致紧急情况下使用者无法顺利开启。建模时压把的杠杆比需要反复校核，压把的支点销轴位置距离压合施力端约120mm，距离下端密封阀杆的作用点约25mm，通过4.8:1的杠杆比放大手部按压力，确保阀杆能顺利顶开内部的密封膜片，让筒体内充入的1.2MPa-1.5MPa驱动氮气带着干粉灭火剂沿虹吸管上升，从喷嘴喷出。虹吸管的设计需要注意下端的斜切口位置，要距离筒体底部内端面3mm-5mm，斜口朝向要偏离筒体焊缝位置，避免长期存放后干粉沉积堵塞管口，同时虹吸管的材质选用耐干粉腐蚀的改性PP材质，壁厚1.5mm，能承受筒体内的工作压力不出现变形开裂。

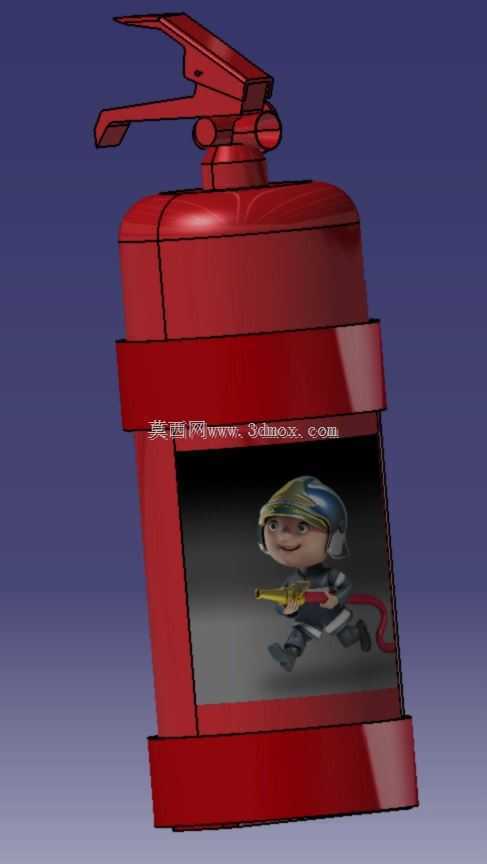

　　瓶身中部的固定箍带除了常规的标识粘贴功能外，结构上也能对卷焊筒体起到一定的环向加强作用，建模时箍带与筒身采用0.2mm的过盈配合设计，装配后不会出现滑移转动，确保表面的操作说明标识始终朝向外侧，方便使用者快速识别操作要点。底部的底座采用卷边压合结构，和筒体下端的卷边咬合连接，底座的接地直径比筒身大20mm，放置在平面上时静态稳定角不小于15度，避免轻微碰撞就出现倾倒。喷管连接部位采用M14×1.5的标准细牙螺纹，和压把总成的出口端连接，螺纹处加装聚四氟乙烯密封垫，确保1.5MPa气压下无泄漏，喷管长度控制在400mm左右，喷射时能让使用者和火源保持足够的安全距离。

　　从实际应用场景出发，这类2公斤级灭火器主要针对初起的A类固体火灾、B类液体火灾、C类气体火灾以及低压电器初起火情，结构设计时还要考虑-20℃到55℃的环境温度适配性，所有非金属部件都要满足高低温环境下的性能要求，不会因为低温脆裂或者高温软化导致功能失效。建模过程中所有的焊缝位置都做了内凹圆角处理，避免应力集中，筒体的上下封头采用标准椭圆形封头结构，封头的曲面高度为内径的1/4，能均匀承受内部压力，降低壁厚需求的同时保证结构安全。另外压把部位的保险销结构设计时，要保证拉环的拉力不大于30N，保险销插入后能可靠锁定压把的转动行程，避免非使用状态下压把被误压，保险销的铅封孔位置要对齐，方便出厂时加装铅封，直观显示产品是否被启用过。
