莱维尔卡车转向连接弯臂结构设计

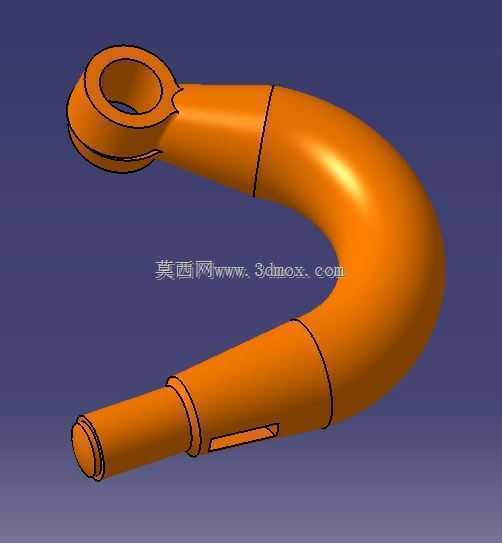

　　商用车转向系统的载荷传递路径中，这类弯臂结构承担着把转向器输出的摆动力矩平顺传递到转向节的核心作用，日常作业里要反复承受路面颠簸带来的交变冲击、转向时的横向载荷，甚至紧急制动时附带的纵向力，是决定转向操控可靠性的关键受力件。从结构形态来看，该零件一端采用带通孔的环眼结构，这个环眼是用来和转向摇臂或者直拉杆球销做铰接配合的，孔的内壁需要满足一定的圆柱度要求，保证球销转动时不会出现卡滞，环眼根部做了大圆弧过渡，避免应力集中在铰接位置，毕竟车辆行驶中这个位置的载荷波动是最频繁的，很多转向臂的失效案例都是从环眼根部的应力集中位置萌生裂纹的。零件的主体是大曲率的弯臂段，这个弯曲角度不是随意设定的，是为了避让车架上的钢板弹簧、制动气室、

　　线束管路等周边部件，在整车总布置的边界约束下，把转向力的传递路径做了空间弯折，既保证力的传递效率，又不会和周边运动部件发生运动干涉。弯臂的截面是渐变的，从环眼端的大截面逐步过渡到另一端的安装轴段，这种变截面设计是为了匹配不同位置的受力大小，在环眼端受力复杂、弯矩大的位置保留足够的截面模量，到靠近安装端弯矩逐步减小的位置适当收窄截面，在保证强度冗余的前提下尽可能降低零件自重，减少转向系统的运动惯量，让转向操控更灵敏。零件另一端是阶梯轴结构，轴段上设计有卡槽结构，这个位置是用来安装到转向节的对应安装座内的，卡槽用来装配锁止卡环，限制轴段的轴向窜动，保证铰接位置的配合间隙稳定，不会因为车辆长期颠簸出现轴段脱出的风险。轴端的直径公差、

　　表面粗糙度都有明确的设计要求，既要保证装配时能顺利压入安装座，又要保证配合后的连接刚度，不会出现松旷。在实际设计过程中，这类弯臂的弯曲弧度需要反复做运动仿真校核，要模拟车轮从最左转到最右的全行程里，弯臂和周边部件的最小间隙，尤其是车辆满载、悬架跳动到极限位置的时候，要保证至少有5mm以上的安全间隙，避免极限工况下零件和周边部件发生磕碰。同时还要做有限元强度分析，在最大转向力、过坑冲击、紧急制动这几个典型极限工况下，零件的最大应力要低于材料屈服强度的60%，预留足够的安全系数，毕竟转向部件直接关系行车安全，不允许出现过载断裂的风险。这类零件一般采用锻造工艺制作毛坯，纤维组织沿着弯臂的外形轮廓连续分布，相比切削加工的零件，

　　抗疲劳强度会高很多，毛坯成型后再对环眼内孔、安装轴段、卡槽这些配合位置做机加工，保证配合尺寸的精度。在装配环节，环眼内需要压装耐磨衬套，减少球销转动时的磨损，延长部件的维护周期，安装轴段压入转向节之后，卡环要完全卡入卡槽内，装配完成后需要手动转动弯臂，检查转动是否平顺，没有卡滞或者松旷的情况才能进入下一道装配工序。日常车辆维保中，这类部件需要定期检查环眼位置是否有裂纹、配合间隙是否过大，如果间隙超过设定阈值就需要及时更换，避免转向过程中出现零件失效引发安全事故。
