汽车横向稳定杆总成结构设计方案

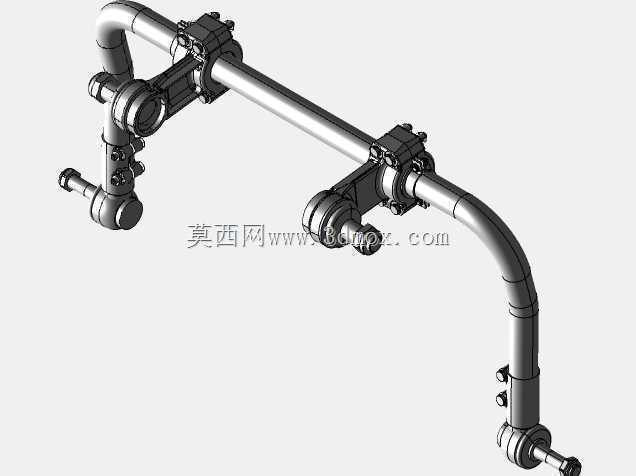

　　这套横向稳定杆总成主要应用于乘用车辆的前悬架或后悬架系统中，核心作用是在车辆过弯产生侧倾趋势时，通过杆身的扭转变形提供反向抗扭力矩，抑制车身侧倾幅度，同时兼顾两侧车轮的接地附着力，避免单侧车轮载荷骤降引发的抓地力不足问题，日常直线行驶时稳定杆不参与工作，不会影响悬架的独立滤震表现，只有两侧悬架产生垂直方向的位移差时才会介入输出抗扭阻力。从结构组成来看，整套部件包含一根经过弯折成型的实心扭杆主体，杆身两端通过硫化橡胶衬套与固定支座连接，支座上预留了标准螺栓安装孔位，可直接固定在副车架或车身纵梁的对应安装点上，杆体末端通过球头销式连接拉杆与悬架下摆臂或转向节相连，球头结构可补偿悬架跳动过程中产生的多向角度位移，

　　避免连接部位出现运动干涉或应力集中。设计过程中首先要匹配整车的侧倾刚度目标，杆身的直径、有效扭转长度直接决定了抗侧倾刚度的基础值，本次设计的杆身采用等直径圆钢弯折，弯折处做了大圆弧过渡处理，避免冷弯过程中产生内部应力裂纹，同时弯折弧度充分考虑了底盘布置的避让需求，可避开转向拉杆、驱动半轴、排气管道等周边底盘部件，在悬架全行程跳动过程中预留足够的安全间隙，不会出现运动剐蹭。两端的固定支座采用分体式抱箍结构，内部的橡胶衬套预留了一定的预压缩量，既可以限制杆身的轴向窜动，又能通过橡胶的形变过滤路面传递的细碎振动，避免金属硬连接产生的异响传递到车厢内部；连接拉杆的长度可通过端部螺纹进行微调，安装时可根据整车的四轮定位参数调整初始安装角度，

　　保证稳定杆在车辆空载状态下处于无应力的初始位置，避免长期带应力工作导致杆身提前疲劳失效。安装边界方面，整套总成的固定点共6处，其中两处为杆身中部的支座固定点，采用M10标准螺栓连接，安装面为平面结构，对安装面的平面度公差要求控制在0.2mm以内，避免安装时产生附加装配应力；另外四处为两端拉杆与悬架、杆身的球头连接点，球头销的锥度符合通用汽车底盘件的标准锥度规格，可适配多数同级别车型的悬架安装接口。在实际选型匹配时，需要注意稳定杆的刚度不能设置过高，否则会导致车辆过弯时内侧车轮载荷转移过大，反而降低极限工况下的抓地表现，设计时通常会配合螺旋弹簧、减震器的阻尼参数做联合调校，在侧倾抑制和行驶舒适性之间找到平衡；

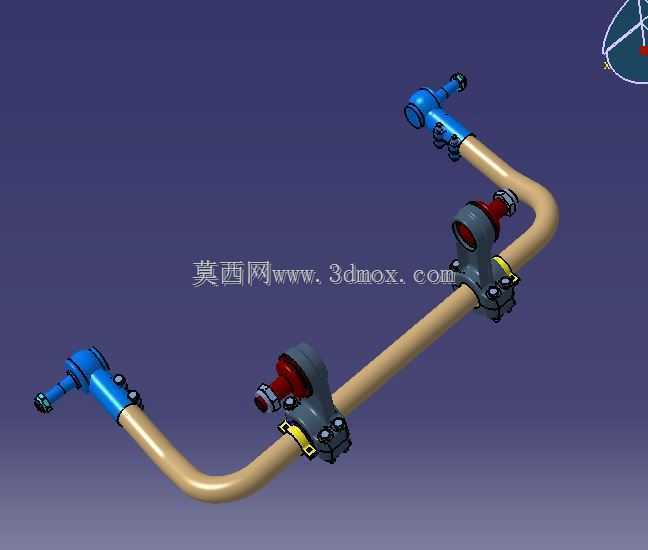

　　杆身表面采用喷塑+电泳的双层防腐处理，可抵御底盘行驶过程中泥水、融雪盐的腐蚀，连接球头内部注有长效润滑脂，外部带有防尘密封套，可满足整车全生命周期的使用需求，无需额外定期维护。建模过程中所有运动副都按照实际连接关系做了约束设置，可直接用于悬架运动仿真，验证全跳动行程下的部件间隙，也可导入有限元分析软件，对杆身的扭转强度、支座的连接强度做仿真校核，优化应力集中部位的结构尺寸，避免量产之后出现部件断裂、衬套过早磨损等问题。
