车用筒式液压减振阻尼部件结构设计

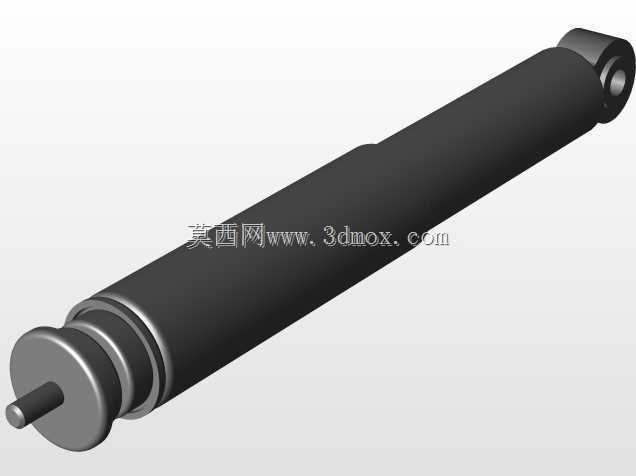

　　在商用车与乘用车底盘悬架系统的匹配设计中，筒式液压阻尼部件是决定行驶平顺性与操稳极限的核心元件，本次呈现的三维结构完整还原了这类部件的装配逻辑与安装边界，可直接用于底盘总布置的干涉校核与性能匹配参考。从实际装车场景来看，这类阻尼部件广泛适配于非承载式车身的货运车辆、乘用SUV以及部分工程作业车辆的前悬与后悬结构，安装位置位于车架与转向节（或后桥桥壳）之间，承担着吸收路面冲击能量、抑制弹簧往复余振的核心作用，避免车辆经过颠簸路面后出现持续的弹跳晃动感，同时在高速过弯、紧急制动工况下，可配合弹性元件限制车身侧倾与俯仰幅度，提升轮胎接地附着力。

　　从结构设计思路来看，该部件采用双筒式液压结构布局，外筒作为储油腔承载冗余液压油，内筒作为工作腔布置活塞与阀系组件，顶端的活塞杆伸出端设置了防尘罩与油封组件，避免路面泥沙、积水侵入缸筒内部划伤活塞杆表面，导致密封失效漏油；底端的吊环结构采用橡胶衬套压装设计，可补偿安装过程中的角度偏差，同时过滤来自路面的高频小幅振动，避免刚性连接带来的异响与结构冲击。设计过程中需要重点匹配的参数包含活塞阀系的节流孔直径、片阀组合刚度，这些参数直接决定阻尼力-速度特性曲线，需要根据整车整备质量、悬架刚度、偏频设计目标做针对性调校，比如偏硬的阻尼设定更适合重载货运场景，避免重载下阻尼不足导致的悬架打底，偏软的阻尼设定则更偏向城市乘用场景，提升细碎颠簸的过滤效果。

　　从安装边界尺寸来看，该部件的总长需匹配悬架的最大跳动行程，上安装点到下吊环中心的距离在设计满载状态下需要预留足够的压缩余量，避免车轮上跳时减振器被顶死造成结构损坏，同时拉伸行程也需要匹配悬架最大下落行程，防止活塞杆被完全拉出造成密封失效；顶端的活塞杆直径根据阻尼力上限做强度校核，通常这类适配轻中型车辆的减振器活塞杆直径在12-20mm区间，表面采用镀铬处理提升耐磨性能与防锈能力，底端吊环的内径尺寸匹配整车安装螺栓的直径，通常为14mm或16mm规格，衬套的径向刚度与轴向刚度需要根据NVH目标做匹配，过硬的衬套会将路面振动直接传递到车身，过软则会导致阻尼响应滞后，影响操控表现。

　　在实际三维建模过程中，需要重点关注各部件的装配公差配合，比如活塞与内筒壁的间隙控制在0.02-0.05mm区间，既保证活塞可以顺畅往复运动，又避免间隙过大导致液压油内泄影响阻尼效果；油封组件与活塞杆的配合需要采用双唇口设计，主唇口封油、副唇口防尘，配合表面的粗糙度要求达到Ra0.8以下，降低长期往复运动的磨损量。此外，外筒的壁厚需要满足侧向力承载要求，车辆在转向或侧倾工况下，减振器会承受一定的侧向弯矩，壁厚不足容易导致外筒变形，造成活塞卡滞失效。这类阻尼部件的设计还需要考虑温度适应性，在连续颠簸工况下液压油温度会升高到100摄氏度以上，需要选用合适黏度的抗磨液压油，同时外筒表面可设置散热筋结构提升散热效率，避免高温下油液黏度下降导致阻尼力热衰减。在整车匹配阶段，还需要结合悬架的杠杆比计算实际轮端阻尼力，不能直接以减振器本体的阻尼力参数作为匹配依据，通常麦弗逊悬架的杠杆比在1.2-1.5区间，扭力梁后悬的杠杆比在1.1-1.3区间，需要将杠杆比纳入阻尼力计算模型，才能得到符合整车性能目标的匹配结果。
