卡车转向节总成结构三维设计

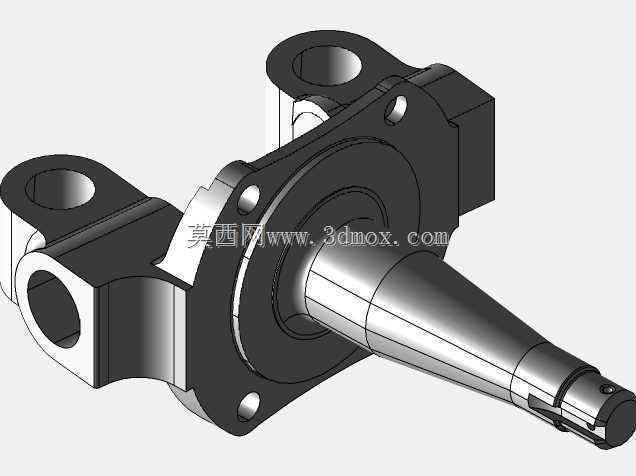

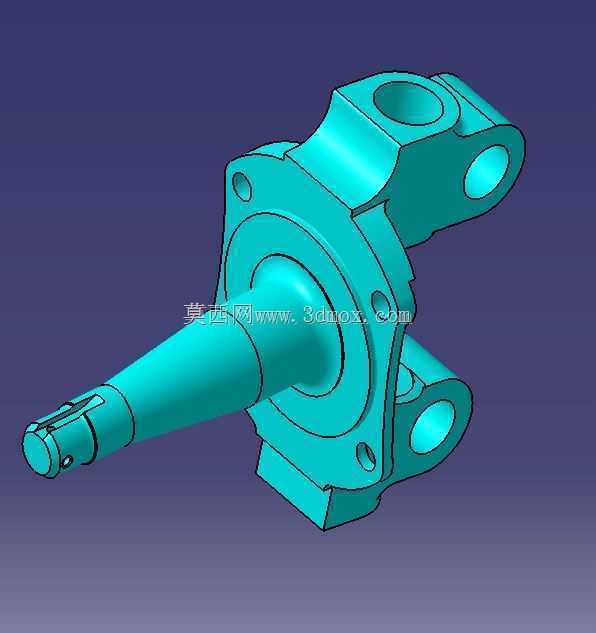

　　在商用车底盘的行走与转向系统中，转向节是承担载荷传递、实现转向动作的核心安全部件，本次呈现的结构为重型卡车转向驱动桥配套的转向节本体，日常工况下需要同时传递车身垂向载荷、行驶过程中的纵向冲击与转向时的横向力矩，是连接前桥、转向拉杆、制动总成与轮毂单元的枢纽零件。从实际装车场景来看，该部件装配于卡车前桥两端，上部的双耳铰接位用于连接转向节臂与直拉杆，接收转向机输出的摆动扭矩，带动轮毂总成绕主销轴线转动，实现车辆的转向动作；下部的安装支耳用于固定制动卡钳支架与下横臂连接座，中部带法兰的轴颈用于装配轮毂轴承、轮毂单元与制动盘，前端的细轴段带锁紧螺纹与销孔，用于锁紧轮毂轴承的锁紧螺母，穿入开口销防止行驶过程中螺母松脱，保障轮端连接可靠性。

　　从设计思路层面，该转向节采用整体锻造后机加工的成型方案，主体结构通过大圆角过渡消除应力集中点，法兰盘上的四个均布螺栓孔用于固定制动盘防尘罩或ABS传感器支架，主销孔位置设计有贯通的润滑油道预留位，可在装配时注入润滑脂降低主销与衬套的磨损，延长维保周期。安装边界方面，主销孔的同轴度、轴颈的圆柱度与端面跳动是核心形位公差要求，装配时需保证上下主销孔与桥体主销的配合间隙控制在合理范围，轴颈与轮毂轴承的配合采用基孔制过渡配合，既保证轴承内圈与轴颈无相对转动，又避免过盈量过大导致轴承预紧力异常升高。在实际行驶工况中，该部件需要承受满载时的垂直载荷，紧急制动时的纵向冲击力，以及转向时的侧向附着力，因此结构设计时在轴颈与法兰连接位置做了加厚处理，

　　支耳与主体的连接位置采用渐变式壁厚过渡，避免应力突变导致的疲劳断裂。转向节的摆角范围直接决定车辆的最小转弯直径，设计时通过限位凸台的位置限制最大转向角度，避免转向过程中轮胎与翼子板、直拉杆发生运动干涉，同时在铰接位置预留了润滑脂嘴安装位，方便日常维保作业时补充润滑脂，减少铰接副的磨损。从结构细节来看，部件上的多个减重孔在不降低整体结构强度的前提下减少了零件自重，降低簧下质量，提升车辆行驶的平顺性，各个安装面的加工精度直接影响后续总成的装配精度，比如制动盘安装面的平面度超差会导致制动盘跳动量过大，引发制动抖动故障，转向节臂安装面的角度偏差会导致左右转向角度不对称，影响转向操控性。在三维建模过程中，需要重点验证各个安装位的空间位置关系，模拟转向过程中各个部件的运动轨迹，排查运动干涉风险，同时对关键受力位置做有限元强度校核，确保在满载冲击工况下零件的应力水平低于材料的屈服强度，满足商用车的可靠性使用要求。
