卡车发动机水冷散热水箱结构设计

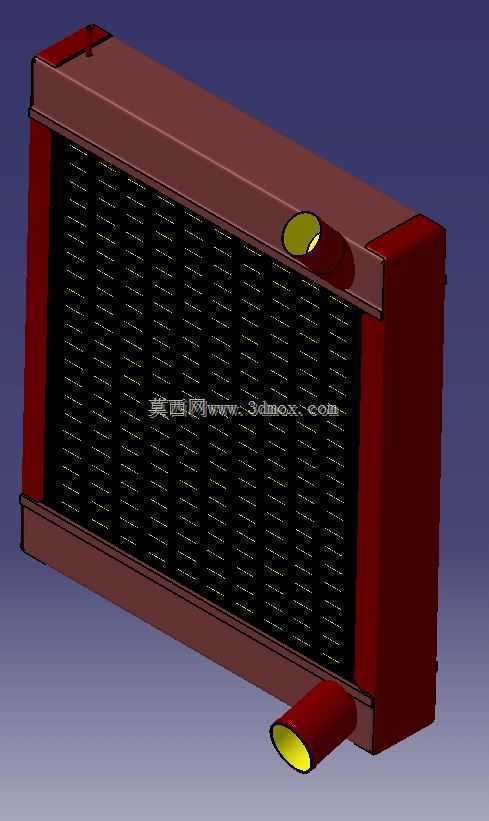

　　商用车动力系统的热管理环节中，水冷散热器是维持发动机工况稳定的核心部件，本次呈现的是适配135马力段轻型载货卡车的发动机散热水箱结构，日常工况下主要承担发动机循环冷却液的热量导出作用，避免动力单元在持续高负荷运转时出现过热爆震、润滑失效等问题，适配平原城市配送、城郊短途货运等常见轻卡使用场景，也可满足一定坡度非铺装路面的行驶散热需求。从结构设计逻辑来看，该散热器采用管带式芯体布局，芯体区域密集排布的散热带与冷却流道垂直交错，冷却液从上部进水口进入芯体内部流道后，通过散热带将热量传导至流经芯体缝隙的迎面气流，完成热交换后的低温冷却液从下部出水口回流至发动机水套，形成完整的冷却循环。进出水口采用偏心式布置，

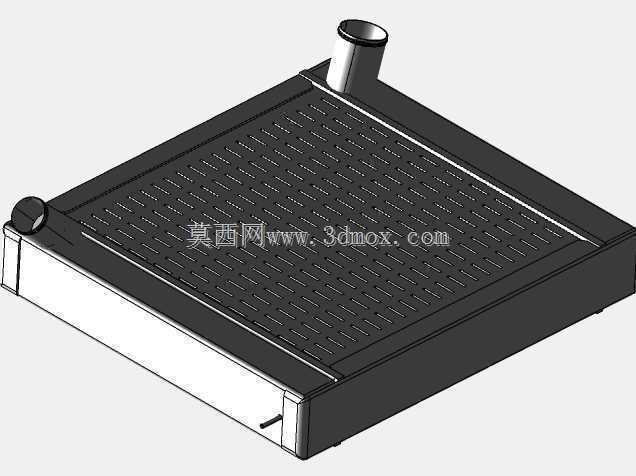

　　上部进水口位于芯体上端面偏右位置，下部出水口位于芯体下端面靠前位置，这种错位设计可以避免冷却液在芯体内部出现流动死区，提升整体换热效率，同时接口采用标准圆柱管结构，可直接适配常规橡胶冷却水管的卡箍连接方式，降低现场装配的对位难度。整体外形采用长方体框架式结构，外部边框采用加厚冲压板材焊接成型，既可以为内部脆弱的散热芯体提供足够的结构防护，避免车辆行驶过程中路面飞溅的碎石击伤芯体散热带，也能作为安装基准面匹配卡车前部的安装支架，边框四周预留的安装孔位与车架前端的固定点位置完全对应，安装时不需要额外制作转接支架，直接通过螺栓紧固即可完成固定，安装边界预留了足够的间隙，不会与周边的空调冷凝器、风扇护风圈等部件发生运动干涉。

　　设计过程中充分考虑了轻卡的使用工况，芯体的散热带采用波浪形褶皱结构，在有限的芯体体积内最大化拓展散热接触面积，同时散热带表面做了扰流结构处理，当气流穿过芯体时会在褶皱表面形成微小湍流，减少层流带来的换热热阻，提升不同风速下的散热效率。上下水室与芯体的连接采用压合密封结构，密封胶条选用耐温耐老化的橡胶材质，可以长期承受-40℃到120℃的工作温度区间，不会因为冷热交替出现密封失效漏液的问题。在实际选型匹配过程中，该散热器的散热功率完全覆盖135马力柴油发动机的最大热负荷需求，即使在夏季高温环境下发动机持续满负荷运转，也能将冷却液温度稳定在发动机最佳工作温度区间，同时整体风阻系数控制在合理范围，不会额外增加前端冷却风扇的功耗，

　　间接降低发动机的附属能耗。结构上还预留了膨胀水箱的连接接口位置，可直接对接整车冷却系统的膨胀罐，平衡冷却系统内部的压力波动，避免高压状态下出现水箱胀裂、冷却液溢出的问题。对于三维建模从业者而言，该模型完整还原了散热器的内外结构细节，芯体部分的散热带排布、流道走向、边框的焊接结构、进出水口的尺寸参数都按照实际量产产品的参数构建，可直接用于商用车动力舱的布局校核、冷却系统的匹配仿真，也可作为汽修教学、商用车零部件展示的数字化模型使用，建模过程中对散热芯体的密集结构做了合理的轻量化处理，在保证外观结构还原度的前提下降低了模型的面数，可适配不同的三维软件打开使用，不会出现卡顿、显示异常的问题。
