双轮同步带传动张紧轮组结构

　　这套双轮带传动组件，常见于中小型输送设备、桌面级自动化工位的动力传递环节，核心作用是在电机输出端与执行端轴距固定的工况下，通过环形传动带实现无滑差的转速与扭矩传递，相比齿轮传动对安装同轴度的容错率更高，运行过程中无需额外添加润滑介质，日常维护仅需定期检查带面磨损与张紧度即可。

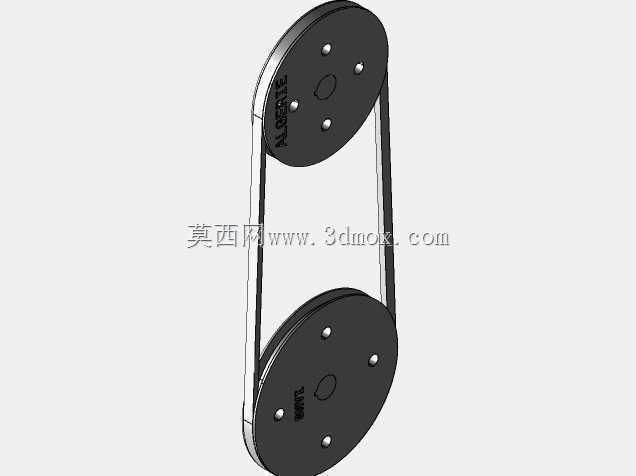

　　从结构设计逻辑来看，两个带轮采用完全对称的盘面布局，轮缘处加工有与带体内侧齿形匹配的限位挡边，避免传动带在高速运转时出现侧向滑脱；盘面均匀分布的四个沉头安装孔，可直接通过内六角螺丝将带轮固定在对应安装法兰的输出轴端，孔位公差按照H7级精度设计，保证安装后带轮的径向跳动量控制在0.02mm以内，减少运转过程中的振动噪音。传动带采用环形闭合的橡胶加玻纤抗拉层结构，带体厚度均匀，安装时无需额外裁剪接驳，套入两轮后调整中心距即可达到预设张紧力，张紧力的设定参考带体单位长度抗拉强度的15%取值，既避免张紧力过大导致带体过早疲劳断裂，也防止张紧力不足出现传动丢转的问题。

　　实际应用场景中，这类轮组常被用在3D打印机的Z轴升降传动、小型皮带输送机的动力传递、桌面式分拣设备的物料移送机构上，安装边界需要预留的空间以两轮中心距为基准，侧向需要留出至少15mm的操作空间用于后期更换传动带，轴向安装面的平面度要求控制在0.05mm以内，避免带轮安装偏斜导致带体单侧磨损加剧。设计过程中特意将两个带轮的直径做等尺寸处理，实现1:1的传动比，若后续需要调整输出转速，仅需更换对应直径的主动轮即可，无需改动整体安装支架的孔位布局，具备一定的通用适配性。

　　轮体本身采用硬质铝合金加工成型，表面做阳极氧化处理，既保证轮体的结构强度，也降低了整体组件的自重，在高速运转时的转动惯量更小，启停响应速度更快。带轮中心的定位孔与安装轴采用过渡配合，装配时通过铜棒轻敲即可完成定位，无需额外加热或压装设备，现场装配难度较低。传动带的内侧齿形与轮缘齿槽的啮合间隙控制在0.1mm以内，运转过程中啮合顺畅无卡滞，反向传动时的回程间隙极小，适合对传动定位精度有一定要求的工位使用。

　　在日常运维层面，这类组件的故障点主要集中在带体磨损与带轮轴承润滑两个方面，带体正常使用寿命在连续运转8000小时左右，当发现带面出现明显裂纹、齿形磨损脱落时需及时更换；带轮内置的深沟球轴承在出厂时已填充长效润滑脂，正常使用环境下无需频繁补充润滑，若在多粉尘、高湿度的工况下使用，可每隔2000小时拆开轮端密封盖补充一次锂基润滑脂，保证轴承运转顺畅。安装时需要注意主动轮与从动轮的端面共面度，可通过直尺靠在两个带轮的端面进行校准，若共面度偏差超过1mm，运转时带体很容易出现跑偏、蹭边的问题，大幅缩短带体的使用寿命。
