深沟球滚动轴承三维结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，从普通民用家电的电机转轴，到工业生产线的输送辊筒、机床主轴的辅助支撑、中小型减速机的输入输出轴定位，再到农用机械、工程机械的旋转铰接点位，都能见到这类零件的身影。它的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的双向轴向载荷，将轴运转过程中的摩擦系数控制在极低水平，减少动力传递过程中的能耗损失，同时约束轴的轴向与径向窜动量，保证轴上安装的齿轮、带轮、联轴器等传动件始终处于设计要求的啮合位置，避免因轴系窜动引发的传动偏载、齿面异常磨损、密封件泄漏等常见工程问题。

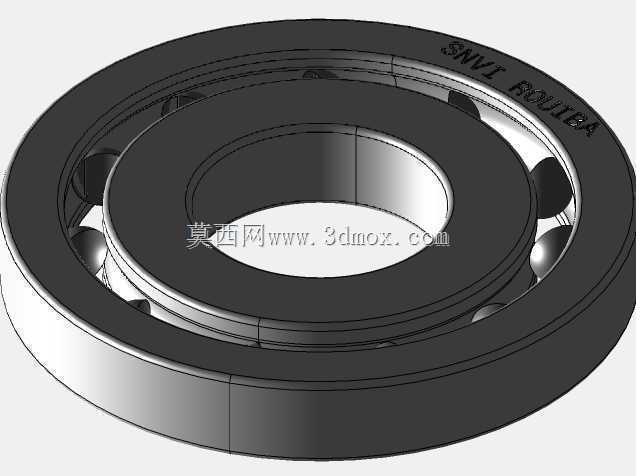

　　从结构设计逻辑来看，这款深沟球轴承采用最经典的双滚道+滚动体+保持架的组合结构，内圈与轴采用过盈配合安装，随轴同步旋转，外圈与设备的轴承座孔采用过渡或小间隙配合，起到固定支撑的作用。内圈和外圈的滚道均采用圆弧型沟道设计，沟道曲率半径略大于滚动体的半径，这个设计细节一方面保证滚动体在滚道内顺畅滚动，另一方面可以让接触应力均匀分布在滚道接触面上，避免应力集中导致的早期点蚀失效。滚动体采用高精度钢球，沿圆周方向均匀排布，保持架的作用是将相邻钢球分隔开，避免钢球在运转过程中直接接触产生额外摩擦和磨损，同时引导钢球在滚道内正常运转，在轴承无载荷区还能起到托持钢球、防止钢球脱落的作用。轴承的两侧可以根据使用场景选择加装密封件或者防尘盖，密封型结构可以在出厂时预填润滑脂，实现长期免维护运行，适合不便定期加注润滑脂的安装位置，开式结构则适合高速运转、采用循环油润滑的工况场景。

　　从安装边界维度考量，这类轴承的安装需要严格控制轴和轴承座的形位公差，轴颈的圆柱度、轴承座孔的同轴度都要符合对应精度等级的要求，安装时优先采用热装工艺，通过感应加热将内圈均匀加热到合适温度后套装到轴颈上，避免直接敲击轴承内外圈导致滚道压痕、钢球损伤等问题。轴向定位通常采用轴用弹性挡圈、轴肩、锁紧螺母、端盖压盖等结构，定位时要保证轴承留有合适的轴向游隙，避免工作温度升高后轴系热胀导致轴承被卡死。在三维建模过程中，需要准确还原滚道的曲率参数、钢球的直径与数量、保持架的兜孔结构、内外圈的倒角与安装定位尺寸，这些参数直接决定了后续装配干涉检查、载荷仿真分析的准确性，尤其是在做整机数字化样机验证时，轴承模型的精度会直接影响轴系刚度仿真、临界转速计算的结果可靠性。

　　实际工程应用中，这类轴承的选型需要结合轴的实际载荷大小、转速区间、工作温度、安装空间等参数综合确定，径向载荷偏大的工况可以选择宽度系列更大的型号，轴向载荷占比高的场景则需要核对轴承的额定轴向载荷参数，高速运转场景需要选择精度等级更高、游隙组别适配的型号，同时匹配对应的润滑方式。在设备维护环节，轴承的运行状态可以通过温度监测、振动检测来判断，当出现异常温升、振动值超标时，需要及时检查润滑状态、是否存在滚道磨损、钢球点蚀等失效问题，避免故障扩大导致轴系抱死、设备停机。
