工业传动用滚子链结构三维设计

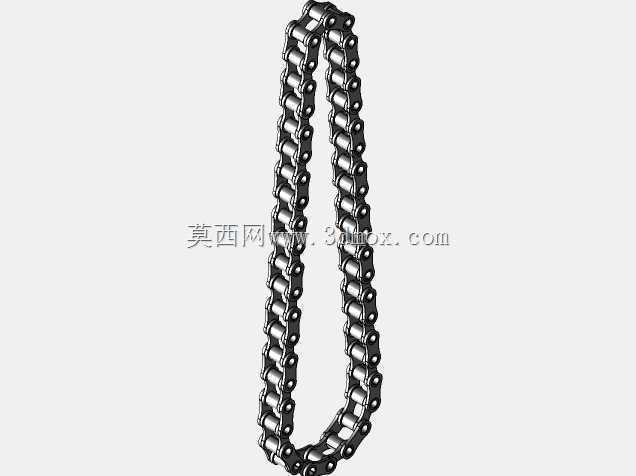

　　在各类工业传动场景里，链传动是应用极为广泛的挠性传动形式，和带传动相比，它不存在弹性滑动问题，平均传动比精准，传动效率更高，作用在轴上的压轴力更小，能在高温、多尘、潮湿、有油污等恶劣工况下稳定工作，因此在输送线、农机、摩托车、机床传动机构、轻工包装设备里都能见到这类传动链的身影。这套滚子链的三维结构，完全按照实际工业使用的传动链参数搭建，每一个链节都做了完整的细节还原，包括内链板、外链板、销轴、套筒、滚子五个核心零件的装配关系都严格遵循实际装配逻辑，没有做简化处理，方便结构工程师在做整机设计时直接调用，也能作为传动机构选型时的结构参考。

　　从实际使用场景来看，这类传动链主要用来传递平行轴之间的运动和动力，当两轴中心距较大，不适合采用齿轮传动，同时又对传动比准确性有要求的场合，链传动的适配性远高于其他传动形式。比如在自动化输送线上，搭配链轮使用的传动链可以带动工装板实现长距离的工件输送，链板上可以直接安装治具，根据输送节拍调整链速，适配从每分钟几米到几十米的输送速度需求；在摩托车、农用机械这类行走设备里，传动链负责把发动机输出的动力传递到驱动轮，能承受频繁的启动冲击和变载荷，日常维护只需要定期加注润滑脂，就能保证较长的使用寿命。

　　设计这套链结构的时候，首先要考虑的是链节之间的铰接间隙，这个间隙既要保证链条绕上链轮的时候能顺利弯折，又不能过大导致传动过程中产生明显的冲击和噪音。内链板和外链板都采用了8字形的截面设计，这种结构是经过长期工程验证的优化结果，能让链板各个截面的抗拉强度尽量保持一致，同时减轻链条自身的重量，减少运动过程中的惯性力。销轴和外链板之间采用过盈配合，和套筒之间采用间隙配合，套筒和内链板过盈配合，滚子和套筒之间间隙配合，这样的配合关系能保证链条弯折的时候，只有销轴和套筒、滚子和套筒之间存在相对转动，把磨损集中在这两个摩擦副上，日常维护时只需要针对这两个位置润滑，就能大幅延长链条使用寿命。

　　从安装边界来看，这套链条的链节是标准模块化结构，可以根据实际的中心距需求增减链节数量，装配时需要注意链条的张紧度，过松会导致传动过程中链条跳齿、抖动，过紧则会加剧销轴和套筒的磨损，降低传动效率，一般安装时会在松边预留合适的垂度，垂度大小通常取中心距的1%到2%，如果是垂直布置的传动场景，垂度要适当调小，避免链条脱链。和链轮配合的时候，要保证两轴的平行度，链轮的共面度误差要控制在允许范围内，否则会导致链条偏磨，出现链板侧面异常磨损、提前失效的问题。

　　从功能特性上来说，这套滚子链结构的滚子在和链轮轮齿啮合的时候会发生转动，能把套筒和轮齿之间的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损，这也是滚子链相比无滚子的套筒链使用寿命更长的核心原因。链板的冲压成型结构保证了足够的抗拉强度，能传递额定范围内的扭矩，在过载情况下，链板会先发生塑性变形甚至断裂，起到一定的过载保护作用，避免传动链后端的核心设备被损坏。在做三维整机装配的时候，这套链条模型可以直接和对应规格的链轮完成啮合装配，不需要额外调整零件位置，能大幅缩短设计阶段的建模时间，工程师可以直接根据模型的尺寸预留安装空间，确定张紧机构的布置位置，避免后期生产装配时出现干涉问题。

　　在不同的应用场景里，对链条的性能要求也有区别，比如在食品输送场景里，会采用不锈钢材质的链板和销轴，适应经常清洗、有腐蚀的工况；在重载传动场景里，会采用加厚链板、加大销轴直径的重载链条，提升抗拉强度和抗冲击能力；在高速传动场景里，会采用小节距的多排链，降低传动过程中的动载荷，减少噪音和振动。这套三维模型还原的是最通用的单排滚子链结构，是各类链传动设计的基础结构，理解清楚这套结构的装配关系和设计逻辑，就能快速衍生出不同规格、不同应用场景的专用链条结构，为各类传动系统的设计提供可靠的结构参考。
