带挂钩扭转复位弹簧三维结构设计

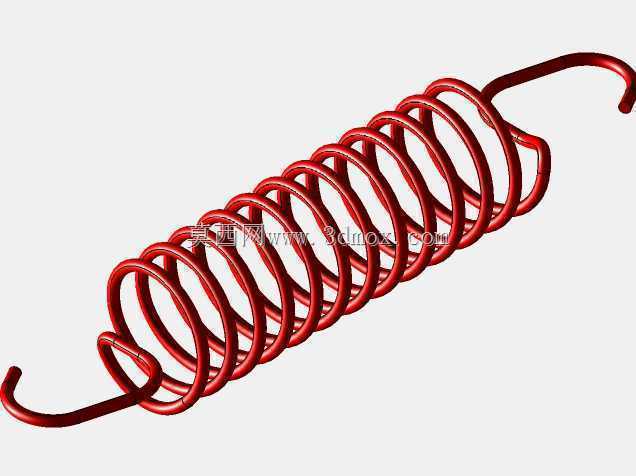

　　这款带双侧挂钩的扭转弹簧，是机械传动与复位机构里极为常用的弹性储能构件，日常在各类需要提供扭转复位力矩、角度回位功能的设备中都能见到它的身影，小到日用电器的翻盖铰链、工业设备的舱门卡扣，大到农机具的离合复位结构、自动化产线的拨杆回位组件，都能依靠这类弹簧实现稳定的力矩输出与位置复位功能。从结构设计逻辑来看，这款弹簧采用等节距圆柱螺旋主体结构，螺旋段的圈数经过匹配常用工况的力矩需求设定，每一圈簧丝之间预留了合理的均匀间隙，既避免弹簧受扭时相邻簧丝发生摩擦干涉，又能保证簧丝在弹性形变区间内均匀受力，不会出现局部应力集中导致的早期疲劳断裂。两端伸出的挂钩采用与螺旋主体同直径簧丝一体弯折成型，没有额外的焊接或拼接结构，

　　避免了连接位置的强度薄弱点，挂钩的弯折角度与伸出长度经过适配多数安装场景的尺寸设计，挂钩末端做了圆滑过渡处理，既可以直接挂接在设备的固定销轴与活动摆臂上，也能适配配套的安装卡槽，不需要额外设计复杂的连接结构就能完成装配。在实际选型应用中，这类扭转弹簧的核心功能是在绕弹簧中心轴线发生扭转角位移时，产生与扭转方向相反的复位力矩，将扭转过程中存储的弹性势能在载荷卸除后释放，带动相连的活动构件回到初始位置。设计这类弹簧的三维结构时，首先要明确安装空间的边界限制：螺旋主体的外径需要匹配安装位的腔体直径，避免弹簧工作时与腔体内壁发生剐蹭；弹簧的自由长度要适配安装位的轴向空间，预留出受扭时簧丝轴向微小形变的余量，防止工作过程中出现轴向卡滞。

　　两端挂钩的朝向角度是设计中的关键参数，需要根据实际安装时固定端与活动端的相对位置确定，保证弹簧在自由状态下挂钩的位置刚好能卡入对应连接点，安装后存在合理的预扭转角度，让活动构件在初始位置就能获得稳定的预紧力，避免机构出现松动、虚位。从受力特性来看，这类弹簧的簧丝在工作时主要承受弯曲应力，因此螺旋段的簧丝直径、圈数、中径尺寸直接决定了弹簧的刚度系数，也就是单位扭转角度下能提供的复位力矩大小：在相同簧丝直径下，螺旋中径越大、有效圈数越多，弹簧的刚度越低，相同扭转角度下输出的力矩越小，适合需要轻柔复位的场景；反之簧丝直径越粗、中径越小、有效圈数越少，弹簧刚度越高，能提供的复位力矩越大，适合重载复位的工况。在实际装配场景中，

　　这类弹簧的安装方式非常灵活，既可以将螺旋主体套在固定销轴上，依靠销轴对弹簧主体进行径向定位，两端挂钩分别挂接固定机架与活动摆臂，也可以将弹簧嵌入对应的安装卡槽内，依靠卡槽限制弹簧主体的径向位移，挂钩与对应驱动件连接实现力矩传递。需要注意的是，安装时要保证弹簧的扭转方向与设计受力方向一致，避免反向扭转导致簧丝应力超出设计阈值，同时要控制最大扭转角度在弹簧的弹性形变范围内，防止簧丝发生塑性变形失去复位能力。日常设备维护中，这类弹簧属于易损件，当出现复位力矩衰减、挂钩变形、簧丝表面出现裂纹时就需要及时更换，而精准的三维模型可以直接用于安装位的尺寸校核、弹簧刚度的仿真验算，也能为后续的弹簧选型、定制加工提供准确的尺寸参考，避免因尺寸不匹配导致的装配失败、功能不达标的问题。在自动化设备的拨杆机构设计中，这类弹簧常被用于给单向拨动的拨杆提供回位力，当拨杆被驱动件推动完成送料、卡位动作后，弹簧释放力矩带动拨杆快速回到初始位置，等待下一次动作循环；在汽车内饰的储物盒盖、扶手箱盖铰链结构中，这类弹簧可以提供合适的开启助力与关闭复位力，让舱盖开合过程手感均匀，不会出现突然弹开或无法完全闭合的问题；在园林工具、小型农机的操作手柄结构中，这类弹簧可以在操作人员松开手柄后自动带动手柄回到初始位置，切断动力输出，保证设备操作的安全性。
