D500规格滚珠式牵引转盘结构设计

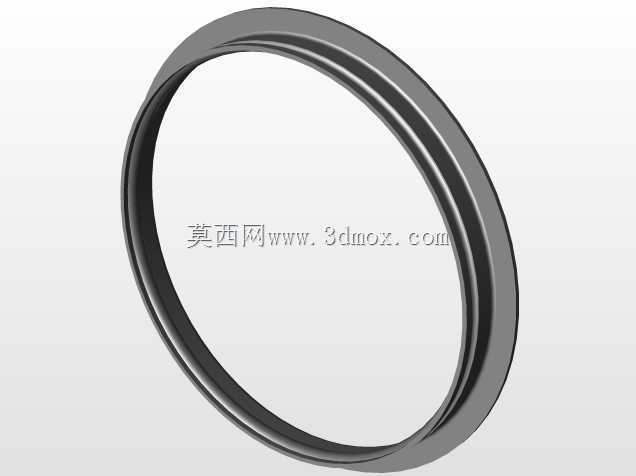

　　该环形滚珠式转盘构件，主要应用于挂接类牵引设备的回转连接场景，在半挂牵引、拖挂设备转向系统中承担核心回转承载作用，区别于普通平面轴承结构，该构件采用双环嵌套式结构设计，内外环之间预留均匀的滚珠滚道空间，可在承受垂直载荷、径向倾覆力矩的同时，实现上下连接部件的360度自由回转，适配拖挂设备行进过程中的转向角度补偿需求，避免牵引连接部位因转向角度差产生结构卡滞、应力集中断裂等问题。从实际工程应用角度看，这类D500规格的滚珠转盘，多用于中型拖挂设备、厂区转运拖挂车、农用牵引机具的回转连接部位，安装时上下端面分别通过螺栓与牵引基座、挂接架体固定，滚道内部填充润滑脂后可实现长期免维护运行，相比传统销轴式牵引结构，回转阻尼更均匀，

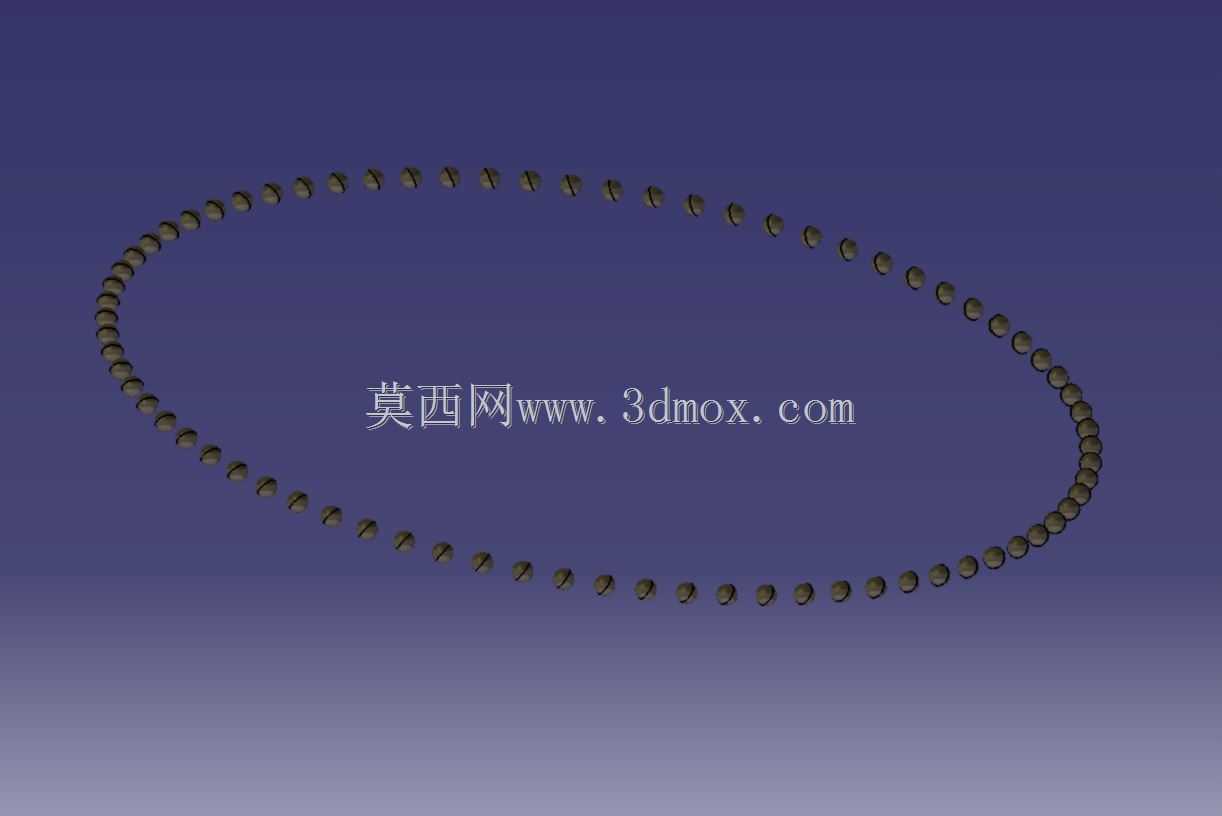

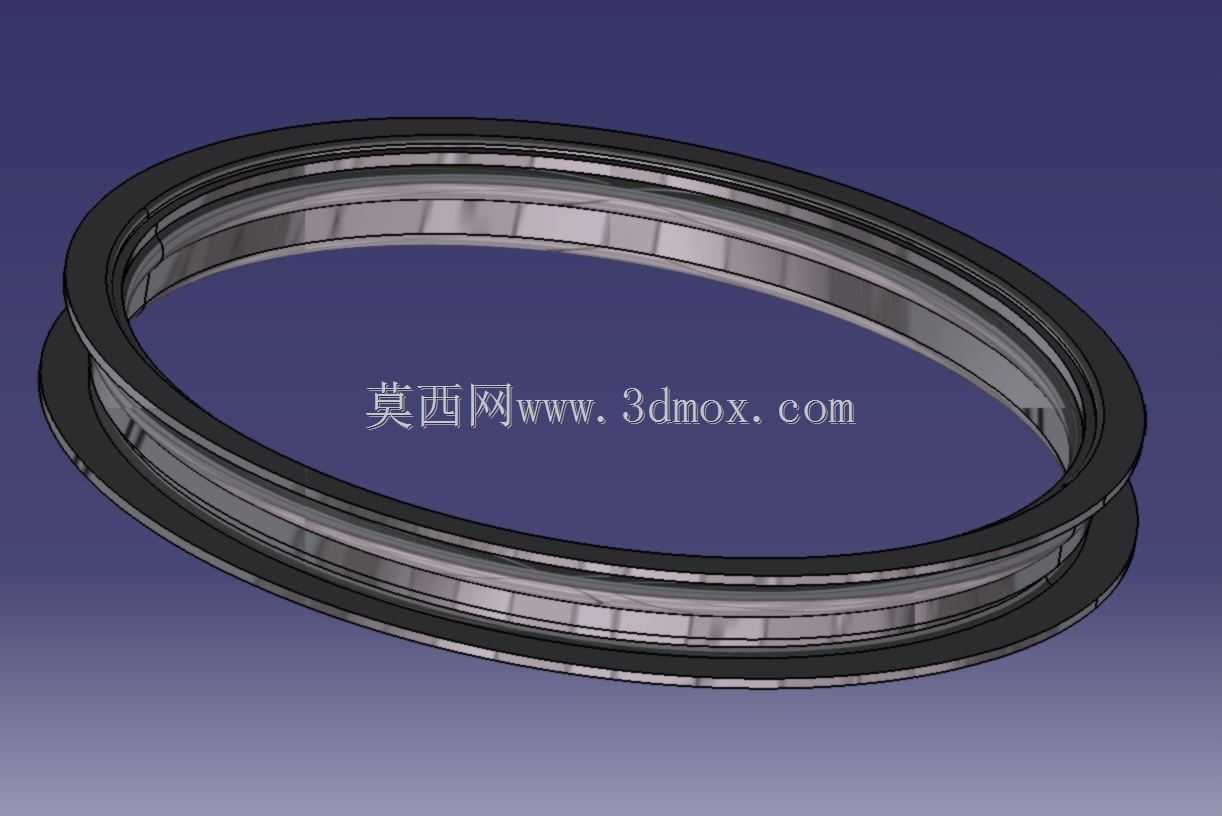

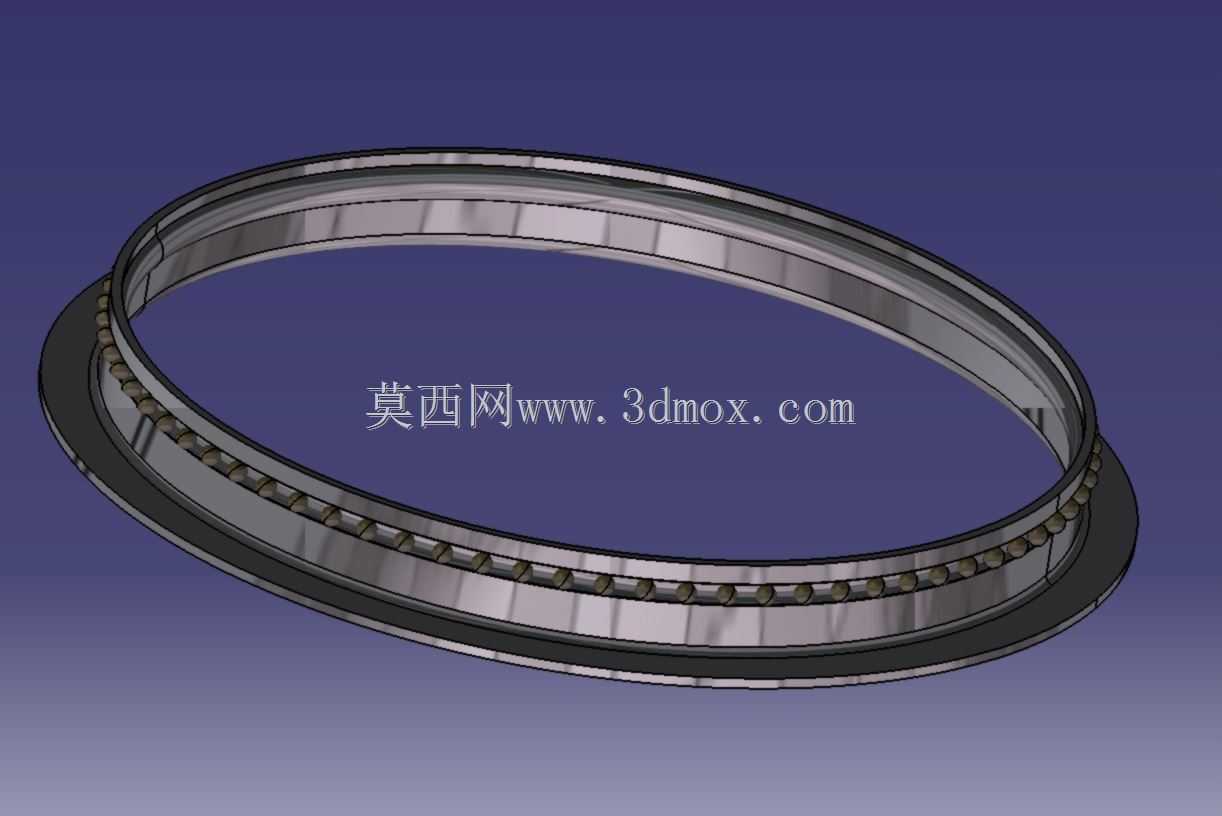

　　转向过程无明显旷量，能有效降低牵引过程中的冲击载荷传递。设计过程中首先明确了500mm公称直径的安装边界，整体环形结构的内外径差值控制在合理范围，既保证滚道有足够的空间排布承载滚珠，又避免整体结构外径过大占用过多安装空间，上下法兰边的厚度经过载荷校核，可满足额定牵引载荷下的抗弯强度要求，法兰边上的安装孔位采用等距圆周排布，适配多数标准牵引基座的安装孔距，无需额外加工转接板即可完成装配。结构上采用分体式扣合设计，内外环装配后通过边缘的限位结构防止轴向脱开，滚道的截面形状采用圆弧适配设计，与滚珠的接触角控制在合理区间，保证滚珠在滚道内滚动时无滑动摩擦，降低回转过程中的磨损速率，同时滚道边缘预留有润滑脂注入通道，

　　可在后期维护时直接补充润滑介质，无需拆解整体结构。在实际选型匹配时，需要重点关注该构件的安装端面平面度要求，若安装基座平面度超差，会导致转盘装配后出现回转卡滞、局部载荷过载的问题，加速滚道与滚珠的磨损；同时该构件的垂直承载能力、倾覆力矩承载阈值需要与拖挂设备的满载重量、牵引工况匹配，禁止超载荷使用，避免滚道压溃、滚珠碎裂引发连接失效。从建模逻辑上看，该构件的建模首先绘制内外环的截面轮廓，通过回转命令生成基础环形基体，之后在基体上切除出滚珠滚道的截面形状，再通过圆周阵列命令生成所有安装孔位，最后对边缘棱边做倒圆角处理，去除加工应力集中点，所有尺寸标注均以公称直径500mm为基准，保证各部分形位公差满足装配要求，

　　建模过程中需要重点控制滚道的同轴度公差，避免内外环装配后出现回转偏心的问题。这类回转构件在实际使用中，还需要根据使用环境做对应的表面处理，户外使用场景下多采用镀锌或者喷塑处理，提升构件的防锈耐腐蚀能力，厂区内固定场景使用的构件可采用发黑处理降低加工成本，不同表面处理方式不会影响构件的结构强度，仅适配不同的使用环境寿命要求。
