可拆式十字轴万向节传动连接结构

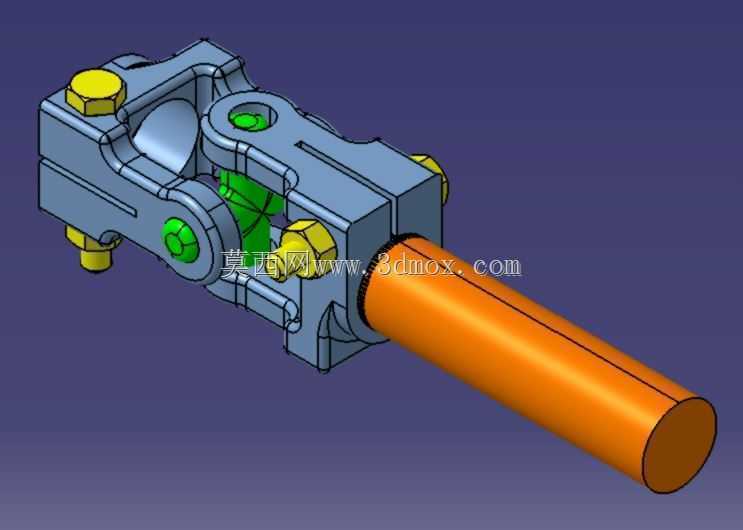

　　在商用车转向操纵机构、小型工程机械动力传输路径、农用机具动力输出端这类存在轴线夹角偏移的传动场景里，这类带夹紧式叉头的十字轴万向节结构是解决不同轴回转运动传递的核心部件，它不需要严格保证输入输出端的同轴度，允许两连接轴之间存在一定角度的安装偏差，在设备运行产生机架形变、装配存在累计误差的工况下，依然能稳定传递扭矩，不会出现卡滞或传动中断的问题。从结构设计逻辑来看，这个传动结构采用了剖分式夹紧叉头搭配十字轴的核心构型，两个对称布置的传动叉分别通过十字轴的四个轴颈形成铰接，十字轴的每个轴颈位置都预留了润滑与耐磨结构的安装空间，避免长期回转磨损后出现传动间隙过大的问题；输入端的叉头采用螺栓夹紧式结构，不需要额外加工法兰或花键，

　　直接套在待连接的轴杆上，拧紧侧面的紧固螺栓就能通过夹紧力抱紧轴面完成固定，这种设计大幅降低了配套轴端的加工精度要求，现场装配时不需要复杂的对中工装，只需要保证轴插入深度达到设计值即可完成安装，后期维护拆卸也不需要撬动配合面，松开螺栓就能直接分离传动连接。输出端采用一体化长轴结构，轴身采用等直径圆钢构型，表面粗糙度控制在适合与支撑轴承配合的区间，既可以直接作为动力输出轴连接后续负载，也可以根据实际安装需求在轴端加工键槽、螺纹孔等连接结构，适配不同的负载连接形式。从安装边界尺寸来看，十字轴的回转直径决定了整个铰接部位的最大外廓尺寸，安装时需要在铰接部位预留足够的摆动空间，避免万向节在最大摆角状态下与周边的机架、护罩等结构发生运动干涉；

　　夹紧叉头的开口尺寸与配套轴径一一对应，装配时轴的插入深度需要覆盖整个夹紧段的长度，保证夹紧螺栓的压紧力能均匀作用在轴面，避免传动过程中出现轴与叉头相对滑动的问题；两个紧固螺栓采用对称布置，拧紧时需要按照对角顺序逐步加力，保证剖分面的间隙均匀，避免叉头出现偏斜导致十字轴轴颈受力不均，加剧局部磨损。在实际功能表现上，这类万向节结构属于等角速度传动吗？不，单十字轴万向节在有夹角的状态下会存在输出转速的周期性波动，所以在长距离传动、对转速均匀性要求高的场景里，通常会成对使用这类万向节，通过合理布置中间轴的角度来抵消转速波动，而在转向操纵这类对转速波动不敏感、仅需要传递操纵力矩的场景里，单节使用就完全能满足使用需求。

　　设计时针对十字轴的受力特点，对轴颈根部做了圆弧过渡处理，避免应力集中导致的轴颈断裂，叉头的夹紧部位做了加厚处理，抵消螺栓夹紧时产生的局部应力，同时在叉头与十字轴的配合端面预留了耐磨垫片的安装槽，长期使用磨损后只需要更换垫片就能恢复配合间隙，不需要更换整个叉头或十字轴，大幅降低了全生命周期的维护成本。在实际选型应用时，需要根据传递的最大扭矩、工作时的最大轴线夹角、额定转速三个核心参数匹配对应的结构尺寸，扭矩过大时会出现十字轴轴颈剪切失效、夹紧螺栓打滑的问题，摆角超过设计极限时会导致叉头与十字轴端面发生刚性碰撞，损坏配合面，转速过高时则需要考虑十字轴部位的动平衡与润滑散热问题，避免高速回转下的过热磨损。
