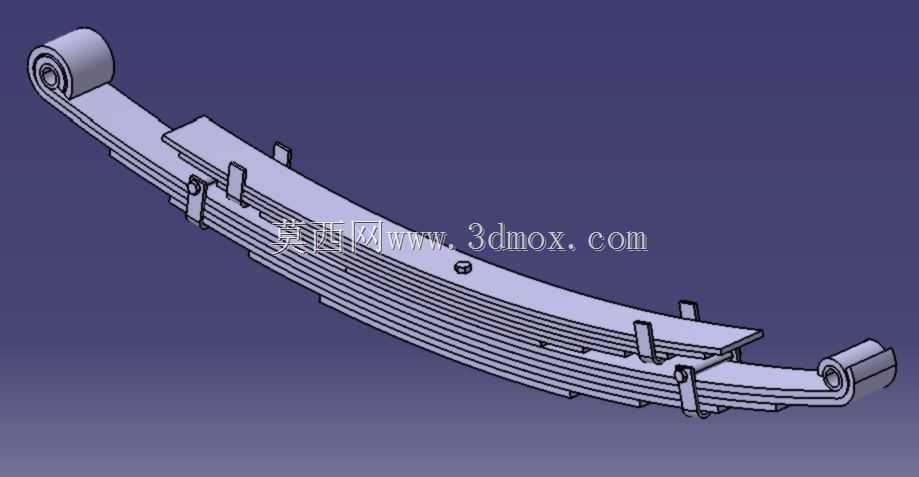

雷索特8T级载重车辆A跛脚钢板弹簧结构

　　在商用车悬架系统的实际应用场景中，这类变截面多片叠合的弹性承载部件，主要承担8吨级额定载荷下的车身与车桥之间的力传递，同时缓冲路面颠簸带来的冲击载荷，避免车架直接承受刚性冲击导致结构疲劳损坏。日常工况里，不管是矿区非铺装路面的颠簸起伏，还是城市铺装道路的频繁启停加减速，这类板簧结构都要持续承受垂直方向的交变载荷，同时兼顾车辆转弯时产生的侧向力、制动时的纵向惯性力，对结构的刚度匹配、片间摩擦阻尼设计都有明确的工程要求。

　　从结构设计思路来看，这款板簧采用不等长叠片组合形式，最长的主片两端卷制衬套孔，分别对应前支架吊耳与后摆动吊耳的安装位，卷耳内部预留衬套安装空间，保证工作过程中板簧随载荷变化产生弧高变化时，两端可以顺畅转动不出现卡滞。各片钢板从主片到最短的副片，长度依次递减，形成等应力梁的受力形态，让每一片钢板在额定载荷下的应力水平尽量均匀，避免局部应力集中导致的单片过早断裂。片与片之间在装配时会预留合理的初始间隙，同时在对应位置加装卡箍结构，限制各片之间的横向错位，避免车辆行驶过程中片间窜动产生异响，同时防止大冲击载荷下主片单独受力过载。中心螺栓贯穿所有叠片的中心定位孔，将各片钢板锁紧为整体结构，保证装配到车桥时的定位精度，避免板簧整体相对于车桥出现纵向移位。

　　从安装边界尺寸来看，主片两端卷耳的中心距是悬架布置时的核心安装参数，设计时需要匹配车架上两个安装支座的孔位间距，同时要考虑板簧在自由状态、额定载荷状态、最大冲击载荷状态下的弧高变化量，预留足够的跳动空间，避免板簧压缩到极限时与车架横梁、制动管路等周边部件发生运动干涉。板簧的宽度方向尺寸需要匹配车桥上方的安装座宽度，U型螺栓的跨距要对应板簧上的安装平面位置，保证锁紧时压板可以均匀压合在板簧表面，不会出现偏压导致的片间应力异常。

　　实际功能特性上，多片叠合的结构自带摩擦阻尼效果，当板簧受载变形时，各片之间的相对滑动会产生干摩擦，将部分振动能量转化为热能耗散掉，配合筒式减震器可以快速衰减车身的振动，提升车辆行驶的平顺性，减少货物因颠簸产生的破损，同时降低车架连接部位的疲劳载荷。针对8吨级的载荷要求，板簧的总厚度、各片的厚度配比都经过刚度匹配计算，保证空载时不会因为刚度过大导致颠簸过硬，满载时不会因为刚度不足导致板簧变形量过大，频繁撞击缓冲块。设计过程中还需要考虑板簧的应力喷丸强化工艺对应力分布的影响，在建模时对卷耳根部、中心孔位置这些应力集中区域做合理的圆角过渡，减少应力集中系数，提升部件的疲劳寿命。

　　在三维建模过程中，需要准确还原每一片钢板的弧面曲率、长度、厚度参数，以及卡箍、中心螺栓、卷耳衬套的装配位置关系，保证装配体模型可以模拟实际的变形运动过程，不会出现静态装配干涉。建模时还要注意各片之间的接触关系设置，在做运动仿真时可以真实模拟片间的相对滑动与摩擦阻尼效果，为后续的悬架刚度匹配、运动间隙校核提供准确的模型基础。对于选型人员来说，通过三维模型可以直接核对安装孔位尺寸、最大轮廓尺寸，提前确认该部件是否适配目标车型的悬架布置空间，减少实物试装时的匹配问题。
