商用车悬架用多片式钢板弹簧结构设计

　　在商用车底盘的悬架系统设计中，钢板弹簧是承担承载、缓冲、导向多重功能的核心弹性构件，不同于乘用车常用的螺旋弹簧搭配独立悬架的结构，多片式钢板弹簧凭借结构简单、维护便捷、承载能力强的特性，广泛应用在轻卡、重卡、客车以及部分非承载式车身的越野车辆上，这类部件的设计合理性直接决定了车辆行驶过程中的平顺性、操控稳定性以及底盘相关构件的使用寿命。从实际使用场景来看，车辆行驶在非铺装路面、颠簸路段时，路面传递的冲击载荷会首先作用在车桥位置，钢板弹簧通过各片钢板之间的相对滑动产生摩擦阻尼，配合减震器将冲击能量耗散，避免刚性冲击直接传递到车架与货厢，既能够保护车载货物不受颠簸损坏，也能降低车架连接部位的疲劳应力。在功能特性层面，

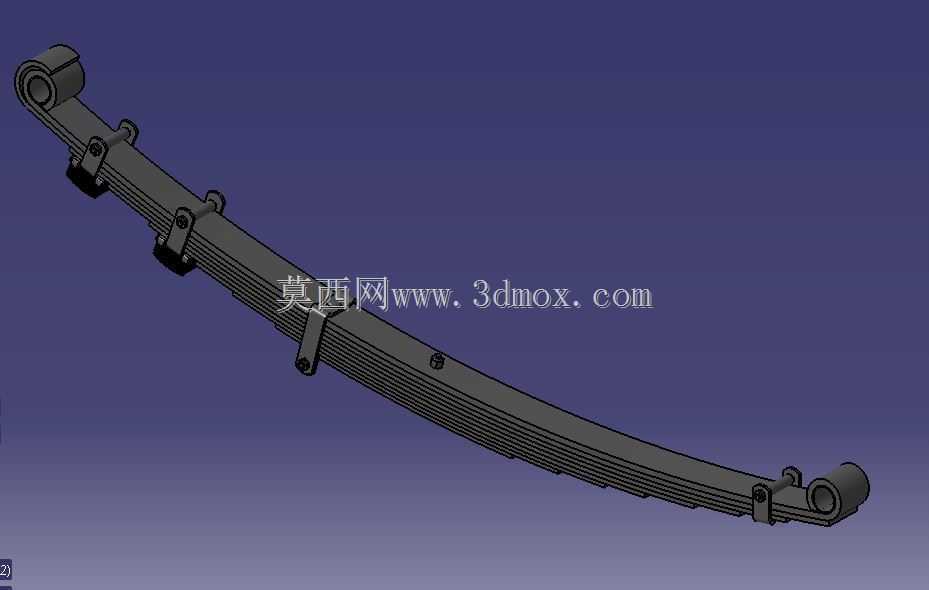

　　这款多片式钢板弹簧采用不等长叠片结构，最上方的主片两端加工有卷耳结构，前端卷耳通过销轴与车架上的固定吊耳支架连接，作为承载与传力的固定支点，后端卷耳则与可摆动的吊耳支架配合，能够在弹簧受载变形、弧高发生变化时，自适应调整两端的安装距，避免结构出现卡滞或附加应力。各叠片的长度从主片向下依次递减，整体形成等强度梁的受力结构，在保证整体承载能力的前提下，尽可能降低构件自身重量，片与片之间在装配时会涂抹润滑脂，减少动载荷下相对滑动产生的磨损与异响，同时每片钢板的中心位置都加工有定位孔，通过中心螺栓将所有叠片锁紧定位，避免片层之间出现横向窜动，另外在弹簧长度方向的多个位置设置有U型卡箍，限制各片在弹簧回弹时的横向错位，

　　防止主片出现过大的局部应力而发生断裂。从设计思路上看，这类钢板弹簧的弧高、片厚、片数、各片长度的匹配都需要结合车辆的额定轴荷、偏频要求来确定，首先要根据满载轴荷计算弹簧所需的刚度，保证车辆空载与满载状态下的固有频率处于合理区间，避免空载时悬架过硬、满载时悬架刚度不足导致的频繁撞击限位块的问题；其次要校核各片的应力分布，尤其是主片卷耳位置、中心螺栓孔位置的应力集中情况，这些位置是钢板弹簧最容易出现疲劳断裂的薄弱点，设计时会通过加大卷耳处的弯曲半径、对孔位进行倒角处理、优化片间接触应力分布的方式提升疲劳寿命。在安装边界层面，这款钢板弹簧的中心距、卷耳内径、各安装点的位置尺寸都匹配常规商用车的前/后悬架安装接口，

　　安装时需要通过U型螺栓将弹簧中部固定在车桥的弹簧座上，保证弹簧中心与车桥中心的对位精度，两端卷耳与支架连接时需要采用带润滑脂嘴的销轴，预留合理的转动间隙，避免过盈配合导致卷耳在弹簧变形时出现额外的扭转应力；另外需要注意的是，弹簧安装时的初始预紧力需要符合设计要求，保证各片在空载状态下就能够紧密贴合，避免出现片间间隙导致车辆行驶时出现异响或单片应力过大的问题。在实际的底盘匹配过程中，钢板弹簧的刚度特性还需要配合减震器的阻尼参数、横向稳定杆的刚度进行整体调校，既要保证车辆过弯时的侧倾刚度满足操控要求，也要保证直线行驶经过颠簸路面时的冲击过滤效果，很多重载车型还会在主钢板弹簧的下方设置副簧结构，当载荷达到一定阈值时副簧开始接触承载，实现变刚度的特性，兼顾空载平顺性与满载承载能力，而这款多片式钢板弹簧的叠片结构本身就具备一定的渐变刚度特性，随着载荷增加，各片之间逐渐完全贴合，刚度会小幅上升，能够适配多数常规载重场景的使用需求。
