12T载重车辆转向操纵总线结构

项目分类:汽车类 发布时间:2022-01-29 ID:520890
  • 12T载重车辆转向操纵总线结构
  • 12T载重车辆转向操纵总线结构

  这套转向操纵结构适配12吨级载重商用车的转向系统需求,在整车底盘布置中属于驾驶区与转向桥之间的核心力传递部件,日常承担驾驶员转向指令的机械传导功能,直接决定车辆转向操作的手感、传动精度与行驶安全冗余。从实际装车场景来看,该结构安装于驾驶室地板下方与前桥转向节之间的空间,上部转向盘总成位于驾驶区驾驶员正前方,下部转向器输出端通过摇臂与转向直拉杆连接,整套结构的布置需要避让驾驶室翻转机构、离合制动踏板支架、线束与气路管路,同时要满足驾驶室翻转时的连接角度补偿需求,避免运动干涉。

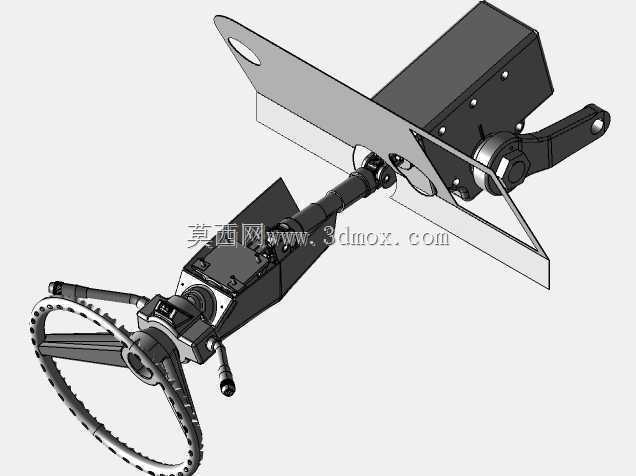

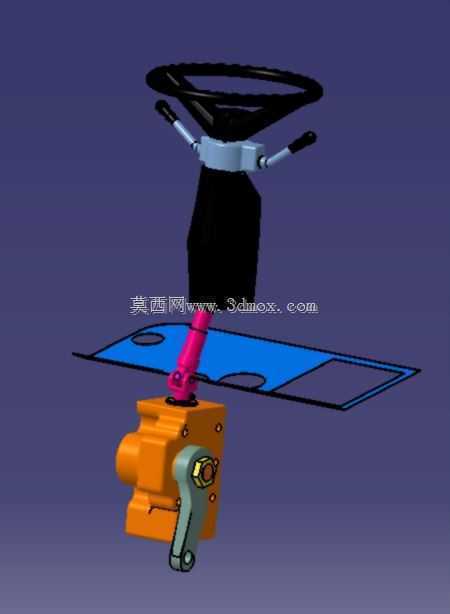

  结构设计上,上部采用大直径环形转向盘,两侧集成多功能操纵拨杆的安装基座,转向盘下方的转向柱设置有角度调节锁止结构,可适配不同体型驾驶员的操作姿态调整需求,转向柱中段采用万向节连接结构,能够补偿驾驶室与底盘之间的安装角度偏差,同时在驾驶室发生碰撞时具备溃缩吸能的空间,满足商用车驾驶室的被动安全要求。转向柱与下部转向器之间采用彩色标识的传动连接轴,轴体表面做防滑与防锈处理,连接部位采用花键配合结构,保证扭矩传递过程中无旷量,避免转向虚位影响操作精度。

  下部的循环球式转向器是整套结构的核心增扭部件,壳体采用高强度铸铁铸造成型,壳体上预留有三个固定安装孔位,可直接通过螺栓固定在底盘车架的转向器安装支架上,安装面的平面度公差控制在0.1mm以内,保证装配后转向器无额外安装应力。转向器侧部的摇臂轴采用锥面花键结构与转向摇臂连接,连接部位设置锁紧螺母定位,摇臂的摆动角度范围经过校核,匹配前桥转向节的最大转角限制,避免转向超程造成轮胎与底盘部件剐蹭。转向器内部的循环球传动副可将驾驶员施加在转向盘上的扭矩放大20倍以上,大幅降低重载状态下的转向操作力,即使在车辆满载原地转向的工况下,也能保证转向操作的轻便性。

  安装边界方面,整套结构上部转向盘的安装高度距离驾驶室地板约450mm,转向柱的倾斜角度可在25度至35度范围内调节,下部转向器的安装孔位间距为120mm*90mm,连接轴的有效伸缩补偿量为40mm,可适配不同驾驶室悬置高度的车型配置。转向器的输入轴与转向柱输出轴的同轴度偏差允许范围为3度,通过万向节的角度补偿能力抵消安装误差,降低零部件加工精度要求,控制整车制造成本。在实际使用过程中,该结构的转向盘自由行程控制在10度至15度之间,既不会因为自由行程过小导致路面冲击直接传递到驾驶员手部造成打手问题,也不会因为自由行程过大导致转向响应滞后,兼顾了操作舒适性与转向灵敏度。

  针对商用车长期在复杂路况行驶的使用场景,整套结构的所有运动连接部位都设置有防尘密封结构,转向器内部加注长效润滑脂,可实现全生命周期免维护,避免日常运营过程中的频繁保养成本。转向柱的锁止机构采用棘爪齿板结构,锁止后可承受300N·m的扭矩不松脱,保证车辆行驶过程中转向盘位置不会发生偏移。下部转向摇臂与摇臂轴的连接采用锥面过盈配合,配合螺母的拧紧力矩控制在180N·m至220N·m之间,可保证大扭矩传递过程中连接部位无松动,避免转向失效风险。在三维建模过程中,所有零部件的配合公差都按照商用车转向系统的行业标准设定,运动副的行程范围经过动态干涉检查,可直接用于后续的工程图输出与零部件试制,也可作为同级别载重车型转向系统选型的参考结构。
