8吨级商用车驱动桥壳结构设计

　　在重型商用车底盘的承载与传动体系中，驱动桥壳是核心的基础承载构件，这款适配8吨级载荷的驱动桥壳，主要面向中型载货车辆、特种作业底盘的驱动桥装配需求，日常工况下需要同时承担车身垂向载荷、路面冲击载荷、传动系统反作用力矩，以及制动、转向过程中产生的复合交变载荷，是决定整车底盘可靠性与行驶安全性的关键部件。从实际装车场景来看，这类桥壳多用于总质量16-18吨级的公路运输车辆、市政作业车辆以及小型工程作业底盘，需要适配非断开式驱动桥的整体布置，和主减速器、差速器、半轴、轮毂制动总成形成完整的驱动承载单元，既要为传动部件提供封闭的安装防护空间，避免泥水、粉尘侵入传动啮合副，也要作为悬架系统的安装基座，连接钢板弹簧、减震器等底盘部件，把路面的载荷传递到车架与车身结构上。

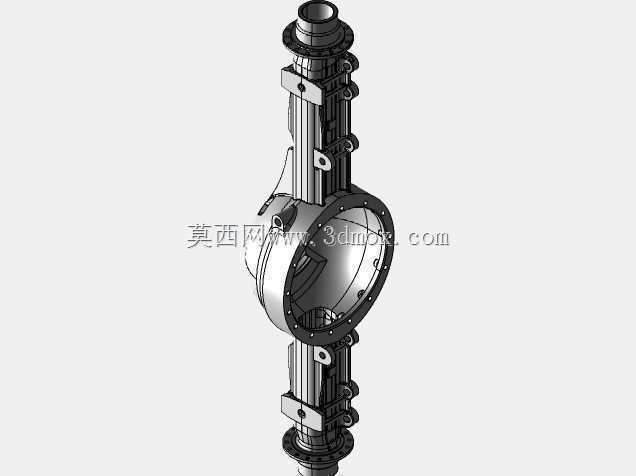

　　从结构设计思路来看，这款桥壳采用整体式铸造桥壳的结构方案，中间的琵琶形腔体是主减速器与差速器总成的安装空间，腔体端面设置了一圈均匀分布的连接螺栓孔，用于和主减速器壳实现刚性密封连接，腔体内部预留了足够的齿轮运转空间，同时在腔体侧壁做了局部加厚处理，应对齿轮啮合产生的径向力与传动扭矩带来的壳体变形。桥壳两侧的半轴套管为等强度变截面设计，从中间腔体向两端轴颈位置逐步过渡壁厚，在保证整体抗弯抗扭强度的前提下，尽可能降低壳体自身重量，避免不必要的簧下质量增加，影响整车行驶平顺性。两侧轴颈位置分别设置了轮毂轴承安装位、油封安装台肩、制动底板连接法兰，以及钢板弹簧安装座，安装座的位置经过载荷分布计算，保证板簧作用力的作用线和桥壳的抗弯截面形心匹配，减少偏载带来的附加弯矩。

　　在安装边界的设计上，桥壳两端的法兰连接端面平面度有严格的公差要求，保证主减速器装配后的密封性能，避免齿轮油渗漏；两侧半轴套管的同轴度公差控制在合理范围内，避免轮毂轴承出现偏磨，延长轴承使用寿命；钢板弹簧安装座的定位孔间距、安装面平面度都匹配常规8吨级商用车的板簧规格，不需要额外改制就可以适配通用的悬架部件；桥壳上预留的多个传感器安装凸台、制动管路固定支架位，也适配了常规商用车的ABS轮速传感器、制动气室管路的布置需求，不需要后期在桥壳上额外焊接支架，避免焊接应力带来的壳体强度下降问题。

　　从功能特性来看，这款桥壳的结构设计充分考虑了重载工况下的强度冗余，在板簧安装座、桥壳中间腔体和半轴套管过渡的应力集中位置，都做了圆弧过渡结构，避免直角截面带来的应力集中，减少长期交变载荷下的疲劳开裂风险；桥壳内壁的流道设计也兼顾了齿轮油的回流，保证主减速器和差速器的齿轮、轴承能够得到充分润滑，避免车辆爬坡、倾斜工况下的局部润滑不足问题。在实际建模过程中，所有的安装孔位、配合轴颈的尺寸都严格按照商用车车桥的通用设计规范设定，装配公差符合行业通用的互换性要求，既可以用于新车型的底盘结构开发参考，也可以作为在用车型桥壳维修、改制的三维参照，帮助结构设计人员快速完成车桥周边部件的匹配校核，避免干涉问题，缩短底盘开发的周期。
