差速器端盖壳体机械结构设计

　　该壳体部件属于车辆传动系统中差速器总成的端盖承载构件，主要应用于轻型载货车辆、家用乘用车的驱动桥传动单元中，承担差速器总成的侧向支撑、腔体密封以及外部连接定位的核心作用。在实际装车场景中，该部件安装于驱动桥桥壳的侧向开口位置，与桥壳主腔配合形成封闭的齿轮润滑油存储腔体，同时为差速器半轴的伸出端提供外周防护，避免行驶过程中泥水、砂石侵入传动腔内部造成齿轮、轴承的异常磨损。

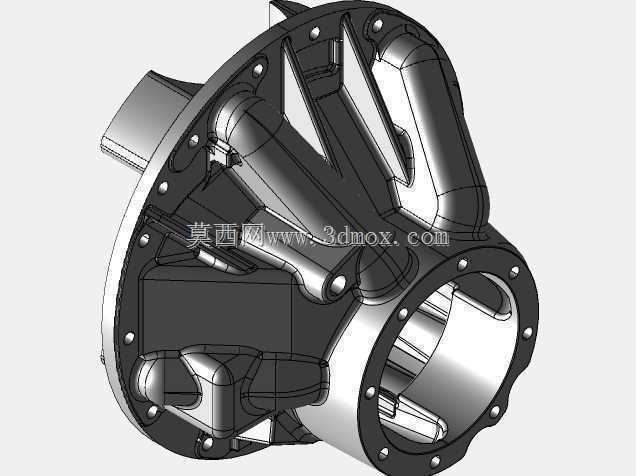

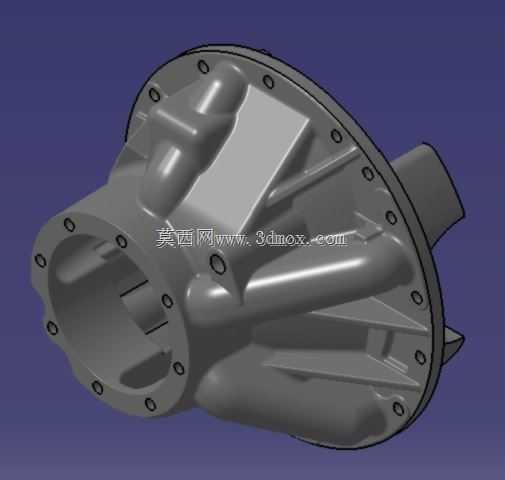

　　从结构功能设计来看，该壳体采用一体化铸造成型后机加工的工艺路线，主体为带弧形加强筋的腔型结构，外周均匀布置一圈螺栓连接孔，通过法兰面与桥壳端面实现刚性连接，法兰连接面设计有密封胶圈安装槽位，装配时配合耐油橡胶密封圈实现静密封，可承受传动系统工作时内部润滑油的油压波动，避免出现渗漏问题。壳体外侧设计的多道放射状加强筋，并非单纯的造型设计，而是根据差速器工作时的受力分布做的拓扑优化结构：当车辆起步、急加速或者在颠簸路面行驶时，差速器内部齿轮啮合会产生较大的径向与轴向冲击力，这些加强筋可将法兰连接点的受力均匀分散到整个壳体壁面，避免局部应力集中导致的壳体开裂问题，同时在不额外增加壳体壁厚的前提下提升整体结构刚度，有效控制部件的整体重量，符合车辆部件轻量化的设计要求。

　　在安装边界的设计考量上，该壳体的中心开孔尺寸与差速器半轴轴承的外圈尺寸采用过盈配合公差，装配时通过热装工艺将轴承外圈压入壳体的轴承座孔内，孔位的同轴度公差控制在0.02mm以内，保证半轴转动时的跳动量处于设计允许范围内，避免出现半轴运转异响、轴承早期磨损的问题。壳体侧面伸出的短管状结构为通气塞安装位，用于连通传动腔内部与外部大气，当传动系统长时间工作油温升高、腔体内压力上升时，可通过通气塞平衡内外压差，避免密封件因长期承压出现老化失效。壳体上的各个螺栓孔采用锪平设计，保证螺栓装配时头部与安装面完全贴合，螺栓的拧紧力矩按照8.8级螺栓的强度要求设定，装配时采用对角分次拧紧的工艺，避免法兰面受力不均导致的密封面变形。

　　从实际使用的工况适配角度，该壳体的材质选用铸铝合金材料，相比传统铸铁壳体重量降低40%左右，同时具备良好的导热性能，可将传动系统工作时产生的热量快速散发到外部空气中，有效控制腔体内润滑油的工作温度，延长润滑油与齿轮部件的使用寿命。壳体的内壁面设计有导油筋结构，当差速器齿轮转动带起润滑油飞溅时，导油筋可将飞溅的润滑油引导至轴承安装位置，对轴承进行持续的润滑与冷却，避免轴承在高速运转时出现缺油烧蚀的问题。在结构细节处理上，壳体所有的转角位置都设计有铸造圆角，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，同时机加工面与非机加工面之间设计有退刀槽结构，方便后续机加工工序的刀具退刀，也能去除加工毛刺，避免装配时毛刺脱落进入润滑油路造成部件卡滞。

　　在三维建模过程中，该部件的建模逻辑遵循从整体到局部的设计思路：首先根据差速器总成的布置边界确定壳体的整体外轮廓尺寸，确定法兰面的安装孔位分布与中心轴承孔的位置尺寸，再根据受力分析结果添加加强筋结构，最后细化密封槽、通气孔、安装凸台等局部细节。建模过程中需要重点关注各个配合面的公差设定，尤其是轴承座孔、法兰密封面的形位公差，同时要预留出铸造工艺的拔模斜度与机加工余量，保证设计的模型可直接用于后续的模具开发与机加工工艺编制。该结构经过多轮的台架试验验证，在额定载荷下连续运转1000小时无变形、无渗漏，可满足常规民用车辆传动系统的使用强度要求。
