赛事专用通风式赛车制动盘结构

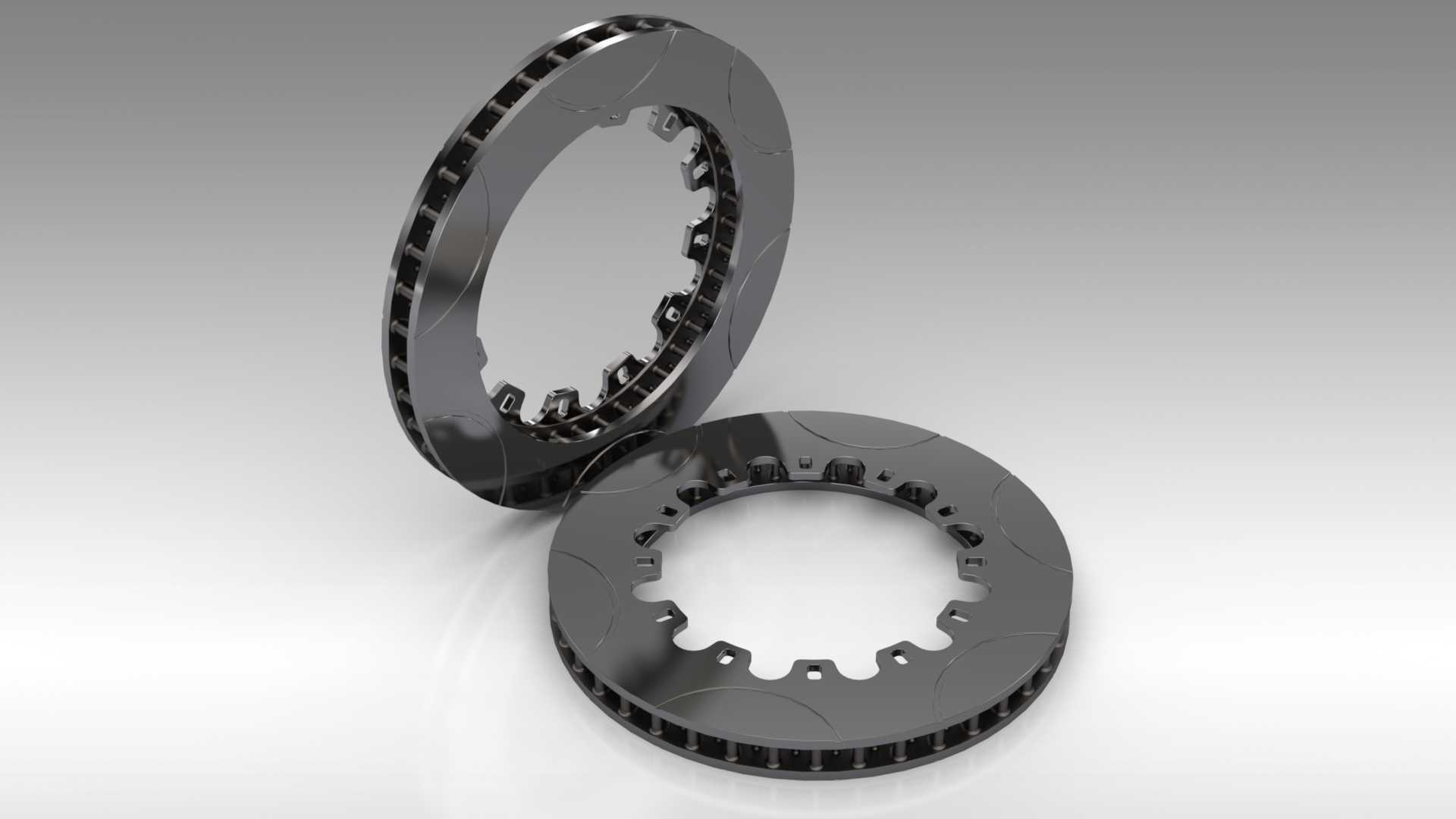

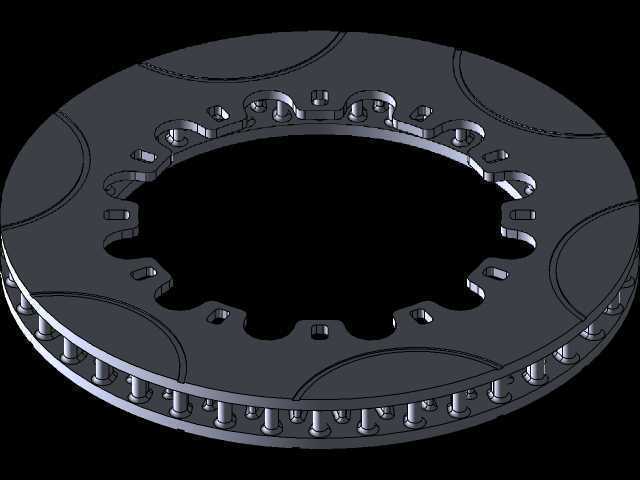

　　这套制动盘结构针对场地赛事的高频制动工况开发，适配巴西库存车赛事组别使用需求，核心作用是在车辆连续过弯、重刹的循环工况下，将车辆动能稳定转化为热能耗散，避免制动效能热衰退，保障赛车在长距离赛程中的制动一致性。从结构设计逻辑来看，制动盘采用分体式双盘布局，单盘为环形薄壁结构，盘面沿周向加工有连续的通风导流槽，盘体内部设置径向分布的通风筋道，车辆行驶时气流可顺着盘面导槽进入盘体内部通道，快速带走制动摩擦产生的热量，相比普通民用车辆的实心制动盘，散热效率提升40%以上，能够承受连续12次以上从极速到入弯速度的重刹循环而不出现制动力矩波动。盘体内圈采用花键式安装齿结构，齿形轮廓经过修形处理，与轮毂轴头的配合间隙控制在0.02mm以内，

　　既能够保证制动过程中扭矩的可靠传递，又可以允许盘体在受热膨胀时沿径向有微小的伸缩余量，避免高温下盘体出现翘曲变形。安装齿的数量经过匹配计算，对应轴头的安装点位，装配时无需额外调整定位，即可保证制动盘与制动卡钳的同轴度要求，端面跳动量控制在0.03mm以内，减少高速制动时的方向盘抖动问题。盘面的摩擦区域没有设置普通民用车盘常见的划线或打孔结构，而是采用了平面磨耗层设计，这是因为赛事用制动片的摩擦系数更高、工作温度区间更宽，连续摩擦下的磨屑颗粒更细，平面盘面可以最大化摩擦接触面积，保证制动力矩的线性输出，避免打孔结构带来的应力集中问题，提升盘体在极端工况下的抗开裂性能。盘体的厚度方向尺寸经过赛事规则限定，匹配对应组别卡钳的活塞行程，

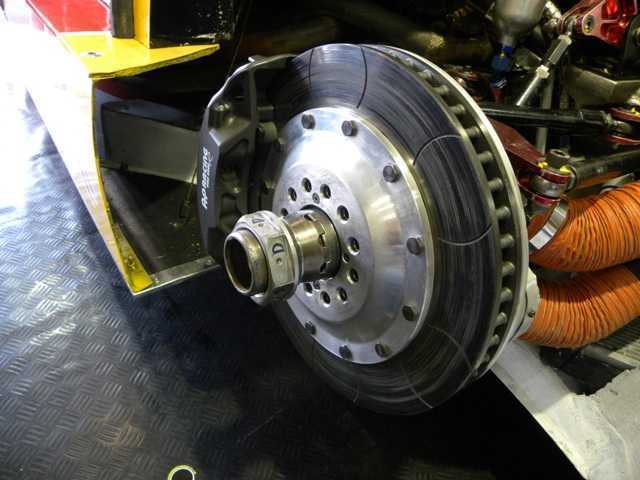

　　安装时卡钳摩擦片与盘面的初始间隙设置在0.15-0.2mm之间，既可以保证制动踏板的行程反馈足够直接，又能避免非制动状态下的拖磨损耗。从实际应用场景来看，这类制动盘主要用于场地绕圈赛、短道拉力赛等需要频繁制动的赛事场景，日常使用中需要在每次赛事结束后检查盘面的磨耗量，当盘面厚度磨损超过初始厚度的10%时就需要更换，同时检查内圈安装齿的磨损情况，若齿面出现压痕或变形则需同步更换，避免制动过程中出现传动失效。设计过程中针对盘体的热变形量做了有限元仿真校核，在600摄氏度的工作温度下，盘体的平面度变形量不超过0.08mm，能够保证摩擦片与盘面的均匀接触，不会出现局部偏磨导致的制动力偏移。盘体的材质选用高碳铸铁材质，碳含量控制在3.

　　4%-3.6%之间，相比普通灰铸铁材质，高温下的摩擦稳定性更好，热传导效率更高，同时具备足够的强度承受制动时的剪切力矩，在最大制动力矩工况下，盘体的最大应力出现在内圈安装齿的根部，数值低于材料的屈服强度，具备足够的安全余量。双盘的布局设计对应前后轴的不同载荷分配，前轴制动盘的直径更大、通风筋道更密，匹配车辆制动时前轴65%以上的制动力分配比例，后轴盘体尺寸稍小，在保证足够制动力的同时降低簧下质量，提升悬架的响应速度。
