管状螺旋输送设备结构三维设计

　　在散料密闭输送的工况场景中，管状螺旋输送机的应用覆盖了从粮食加工、建材生产到化工粉体转运的多个生产环节，这类设备的核心优势在于全封闭的管状壳体能够避免输送过程中物料撒漏、粉尘外溢，同时可根据现场布局需求调整输送倾角，适配水平、小角度倾斜甚至短距离垂直的物料转运需求。不同于敞开式的皮带输送或槽式螺旋输送，管状结构的壳体本身就构成了物料的输送通道，内部的螺旋叶片在转动过程中推动物料沿管腔轴向移动，整个输送过程完全处于封闭空间内，对于易扬尘的粉料、有异味的工业散料、需要避免外界污染的食品类颗粒物料，这种结构能够有效降低生产过程中的环保管控压力，同时减少物料在输送环节的损耗。

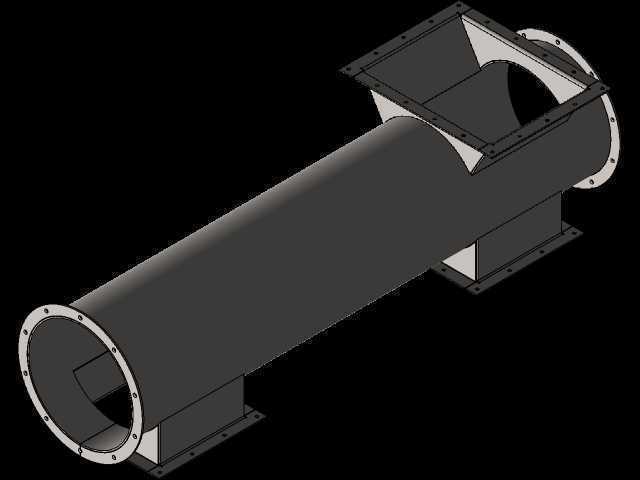

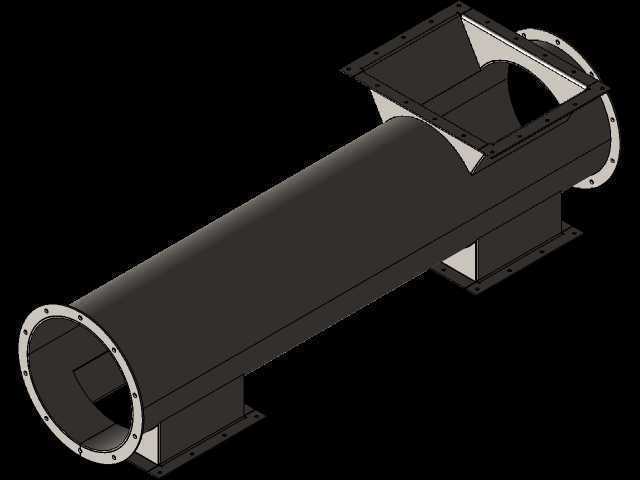

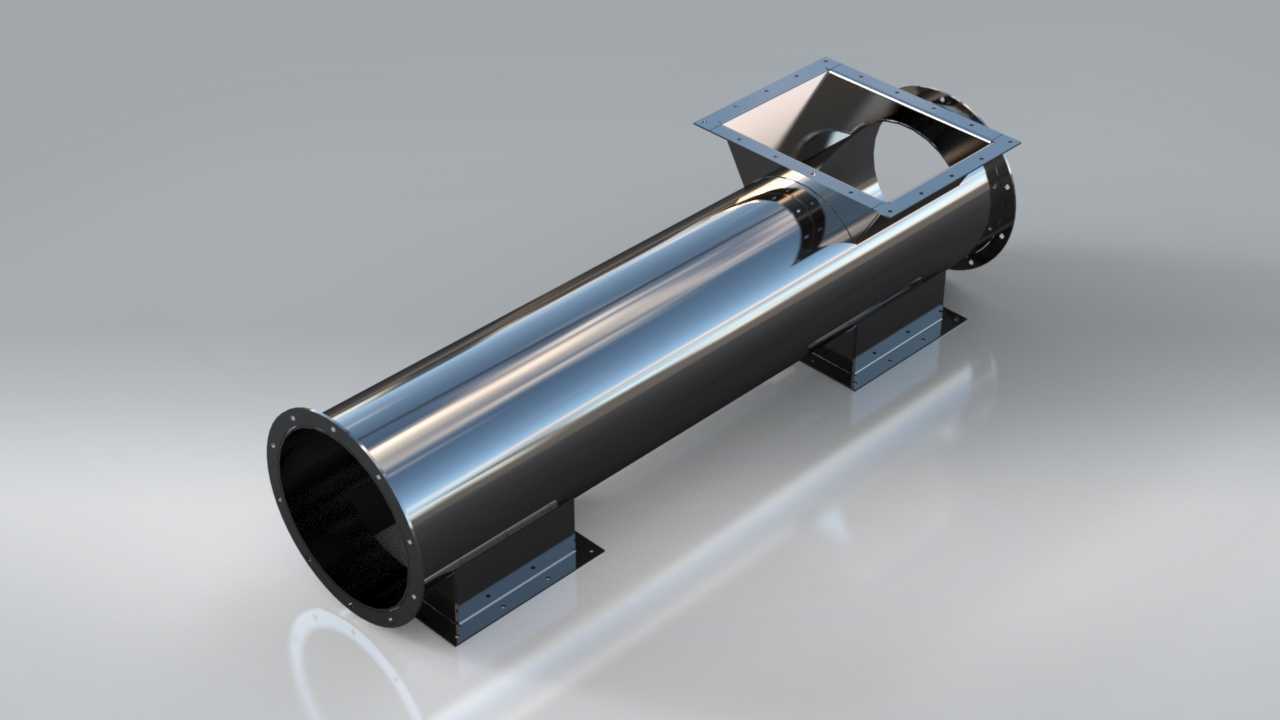

　　从结构设计的角度来看，这款管状螺旋输送机的壳体采用等径圆筒结构，两端配置带法兰的端盖结构用于安装螺旋轴的支撑轴承，进料口设置在壳体上部的方形法兰接口，可直接与上游料仓的出料口、给料设备的排料端通过螺栓紧固连接，方形接口的尺寸设计匹配常规散料出料口的通径，避免物料在进料位置出现架桥堵料的问题。出料端设置在壳体端部的法兰位置，部分工况下也可根据现场需求在壳体下部开设出料口，适配不同的下料位置要求。壳体下部配置两个对称的安装支座，支座上预留螺栓安装孔，可直接固定在车间的设备安装平台、钢架基础或者混凝土基座上，安装时需要保证壳体的直线度偏差控制在合理范围内，避免螺旋轴转动过程中与壳体内壁出现刮蹭。

　　内部的螺旋轴作为核心输送部件，叶片采用连续螺旋面结构，根据输送物料的特性不同，叶片的螺距、叶片厚度会做对应调整，针对磨琢性较强的矿粉、水泥类物料，叶片边缘会做耐磨处理，针对含水率较高、粘性较大的物料，会适当加大螺距避免物料粘附在叶片与壳体内壁上。螺旋轴的两端采用外置式轴承座结构，轴承座与端盖之间设置密封组件，避免细粉料进入轴承内部造成磨损，同时也防止润滑脂泄漏污染输送的物料。驱动端通常配置减速电机直连或者链传动结构，可根据输送距离、物料容重、输送量需求匹配对应的驱动功率，长距离输送的工况下还会在螺旋轴中间位置设置中间吊挂轴承，降低长轴的挠度变形，避免轴体转动过程中出现大幅振动。

　　在三维建模过程中，这类设备的设计需要重点关注几个安装边界的尺寸匹配：首先是进料口法兰的安装孔位、法兰尺寸要与上游对接设备的接口完全匹配，避免现场安装时出现错位无法对接的问题；其次是下部安装支座的间距、安装孔尺寸要对应现场基础的预埋螺栓位置，设备整体的重心要落在两个支座的支撑范围内，避免运行过程中出现设备倾翻或者振动过大的问题；另外壳体的外径、整体长度要适配现场的安装空间，尤其是在改造项目中，车间内的预留空间往往有限，需要提前核对设备的外形轮廓与周边管线、其他设备的安全间距，保证后期设备维护时有足够的操作空间。

　　实际选型应用中，这类管状螺旋输送机的输送量与壳体通径、螺距、转速直接相关，小通径的设备多用于小流量的精细物料给料，大通径的设备可用于大产量的散料长距离输送。密闭的结构特性也让它能够在一定压力的工况下运行，可适配正压或者负压输送的工艺系统，比如在粉体气力输送系统中作为锁气给料设备使用，或者在除尘系统中输送收集下来的粉尘。不同于其他输送设备，管状螺旋输送机的结构相对紧凑，占用的横向安装空间更小，可在空间局促的生产车间内灵活布置，同时设备的运动部件全部封闭在壳体内部，现场运行的安全系数更高，可避免操作人员误触转动部件造成安全事故。日常维护过程中，只需要定期检查两端轴承的润滑状态、螺旋叶片的磨损情况，定期清理壳体内壁粘附的残留物料即可，设备整体的运维成本较低，能够长时间连续稳定运行，是散料处理生产线中非常常用的连续输送设备。
