90度转弯皮带曲线输送设备结构

　　在电商仓储分拣、包装生产线转角衔接、食品加工物料转序这类需要改变物料输送方向的场景里，直线输送机无法完成流向切换，硬接直线段会出现物料卡滞、掉落、轨迹偏移的问题，这类转弯位的输送设备选型一直是生产线布局里容易被忽略但直接影响整线流畅度的环节。这款曲线转弯皮带输送结构，就是针对90度流向切换的工位做的轻量化设计，没有冗余的复杂结构，完全贴合中小载荷散料、包装箱、工装托盘的转序需求。

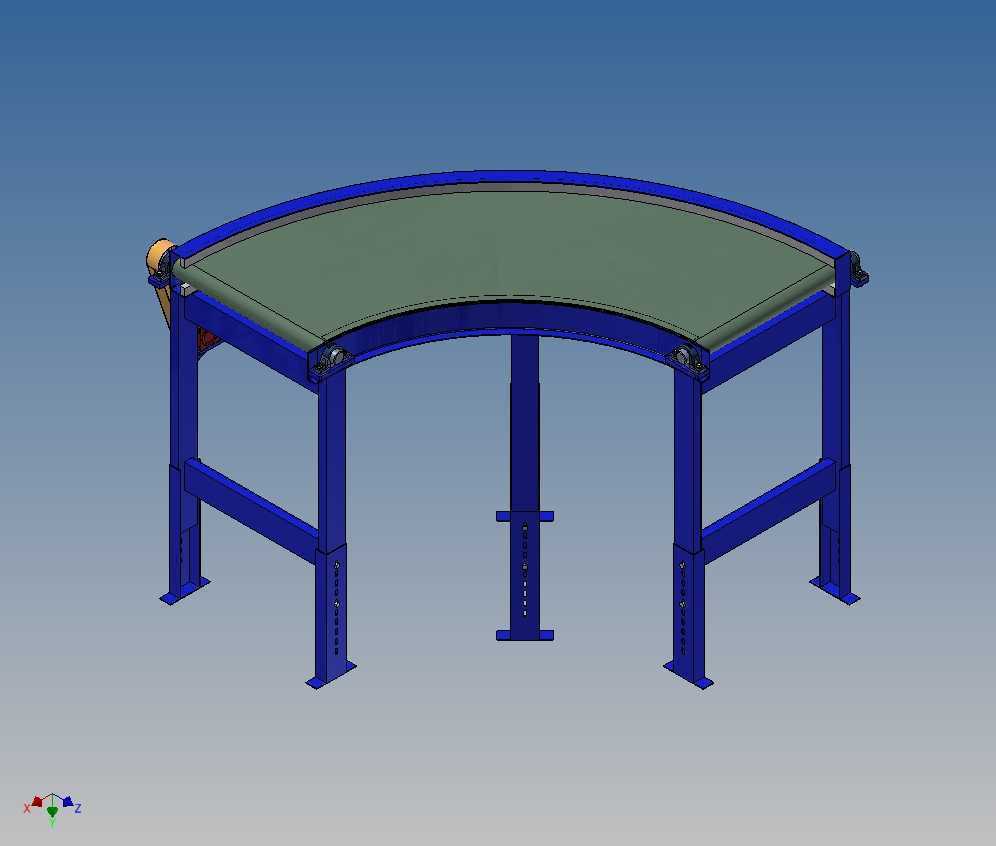

　　从结构设计逻辑来看，这款设备没有采用市面上常见的锥形滚筒驱动方案，而是用两端标准直径的传动滚筒搭配弧形机架导轨，配合带导向条的平皮带实现转弯输送，这种设计的优势在于零部件通用化程度高，两端的传动滚筒、张紧结构都可以和同带宽的直线输送机通用，后期维护更换备件不需要单独定制异形锥辊，能大幅降低运维的备件库存压力。机架部分采用方通焊接结构，三条支撑腿分别布置在弧线的两个端点和弧段中点位置，每条支撑腿都带可调脚杯，安装时可以根据现场地面平整度调整高度，保证皮带面的水平度，避免物料在转弯段因为台面倾斜出现侧滑。中间的支撑腿额外加了横向的加强筋，因为弧段中点是皮带张力变化最大的位置，皮带运行时的张紧拉力会对机架产生向外的拉扯力，加强筋可以抵消这部分形变，避免长期运行后机架外扩导致皮带跑偏。

　　皮带部分采用的是表面哑光的平皮带，内侧带导向凸条，卡入机架两侧的弧形导槽里，从根源上避免转弯过程中皮带向内圈跑偏的问题——很多转弯输送机运行一段时间后出现皮带磨边、掉屑，本质就是没有做皮带的径向限位，只靠两侧挡边纠偏，长期磨损后间隙变大就会出现跑偏。这款设计的导槽是和机架一体折弯成型的，导向条全程嵌入导槽，不管是正转还是反转，皮带都不会出现脱轨、偏移的问题。两端的滚筒端部都做了锥度倒角，和皮带转弯的内收角度匹配，避免皮带边缘在滚筒位置出现硬折，延长皮带的使用寿命。

　　安装边界方面，这款90度转弯机的内转弯半径适配常规400mm带宽的直线输送机，两端的对接端面可以直接和同高度的直线输送段法兰连接，不需要额外做过渡连接板，对接时只需要保证两端的皮带面高度差控制在1mm以内，就能实现物料的平稳过渡，不会出现物料卡接在两段设备缝隙的问题。设备的整体高度可以通过支撑腿的可调脚杯在±50mm范围内调整，适配不同高度的生产线布局，不管是桌面级的小型包装线，还是地面安装的仓储分拣线，都能通过调整支腿高度匹配对接。两侧的挡边高度是50mm，足够阻挡常规尺寸的包装箱、周转箱在转弯时因为离心力甩出，不需要额外加装侧挡护栏，当然如果是输送更小的散料，也可以在挡边上方加装亚克力挡板，拓展使用场景。

　　实际使用中，这款结构的输送速度可以和前后端的直线段保持完全同步，因为驱动端可以和前端直线输送机共用同一套驱动电机，通过链轮传动把动力传递到转弯机的端部滚筒，不需要单独给转弯机配置独立驱动，这样整线的同步性更好，不会出现前后段速度差导致的物料堆积。如果是独立使用的场景，也可以在端部滚筒位置加装减速电机直接驱动，安装位已经预留了标准的电机安装法兰，不需要额外焊接支架。张紧结构设计在端部滚筒的两侧，通过调整螺栓就可以张紧皮带，调整行程有30mm，足够覆盖皮带长期使用后的拉伸量，不需要频繁裁剪皮带。

　　很多工程师在做转弯输送设计的时候，容易陷入追求复杂结构的误区，比如用多楔带、模组网带、锥形辊筒组，实际上对于大部分常规载荷的输送场景，这种简单的弧形机架加导向平皮带的结构，可靠性反而更高，故障点更少，制造成本也只有锥辊转弯机的三分之二左右。设计的时候需要重点核算弧段的曲率半径和皮带宽度的比值，一般来说转弯半径不能小于带宽的1.2倍，否则皮带内圈的压缩量过大，会导致皮带起皱、早期损坏，这款结构的转弯半径和带宽比值控制在1.5倍，刚好平衡了占地面积和皮带使用寿命的关系，既不会因为半径过大占用过多车间空间，也不会因为半径过小导致皮带损耗加快。另外机架焊接完成后需要做整体时效处理，消除焊接应力，避免长期使用后机架出现形变，导致导槽的弧度变化，影响皮带的正常运行，安装时要保证三个支腿的接地压力均匀，不能出现某一条支腿悬空的情况，否则设备运行时会出现晃动，产生不必要的噪音。
