多层分隔式金属板钣金置物托架结构

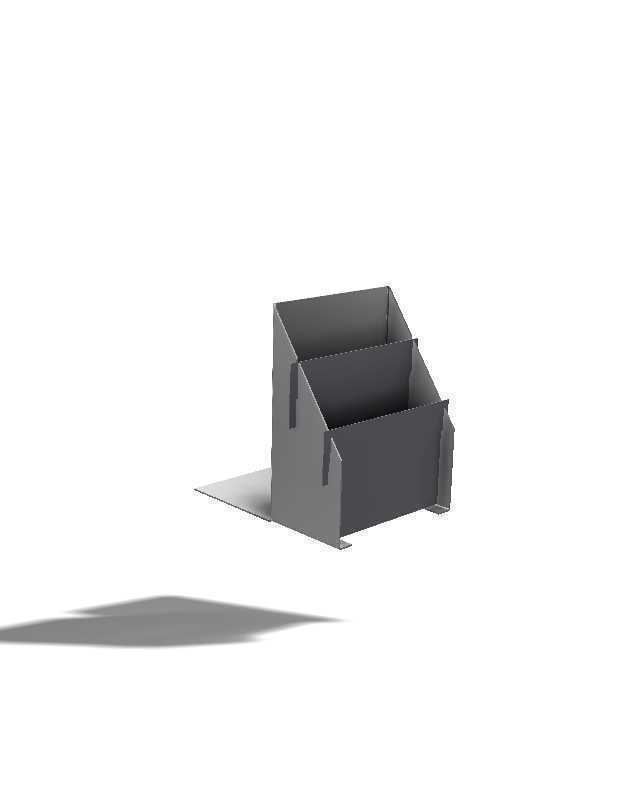

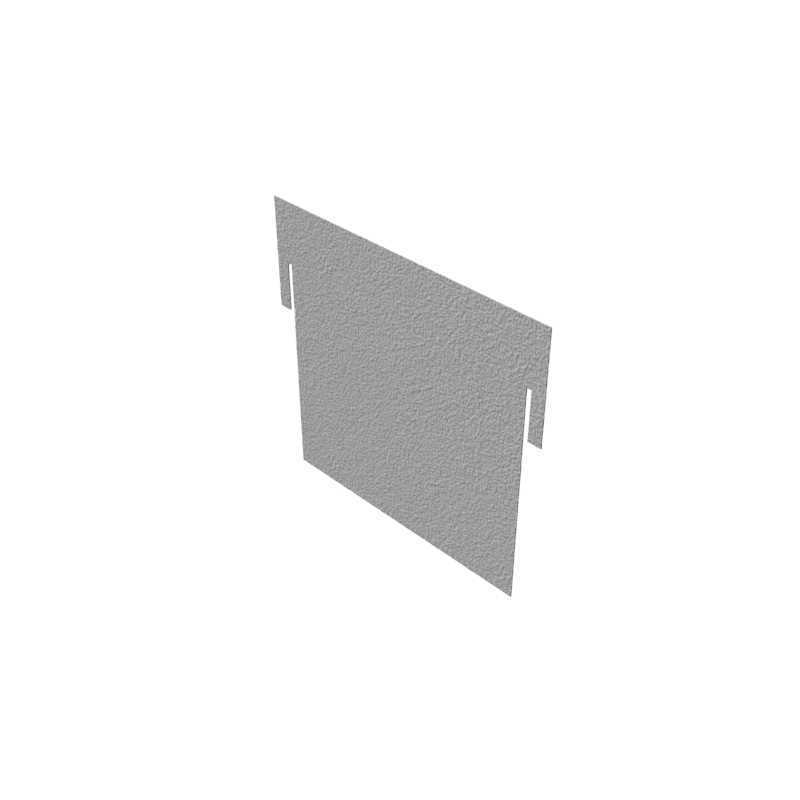

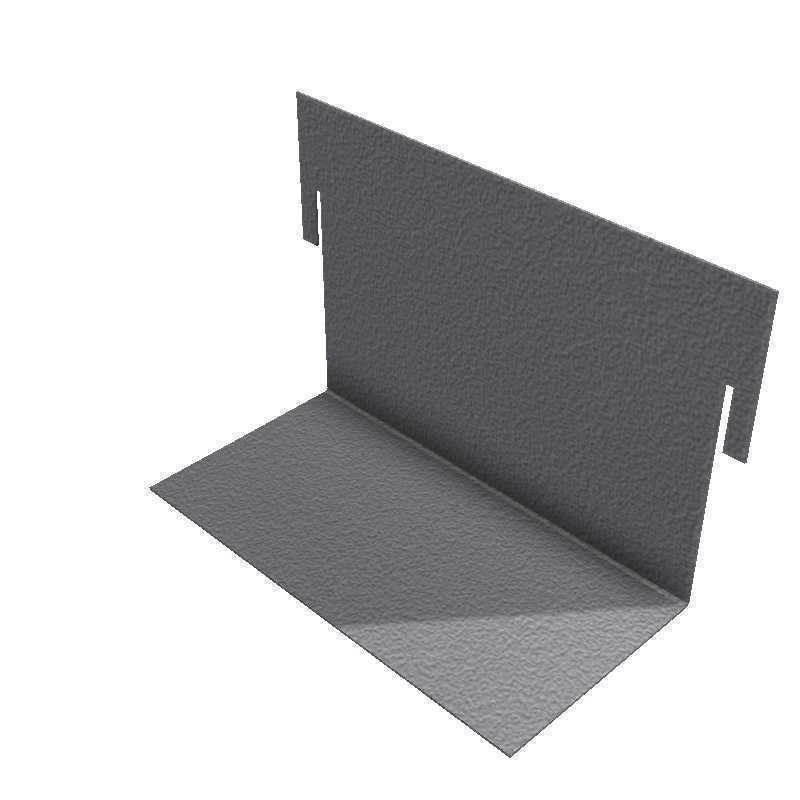

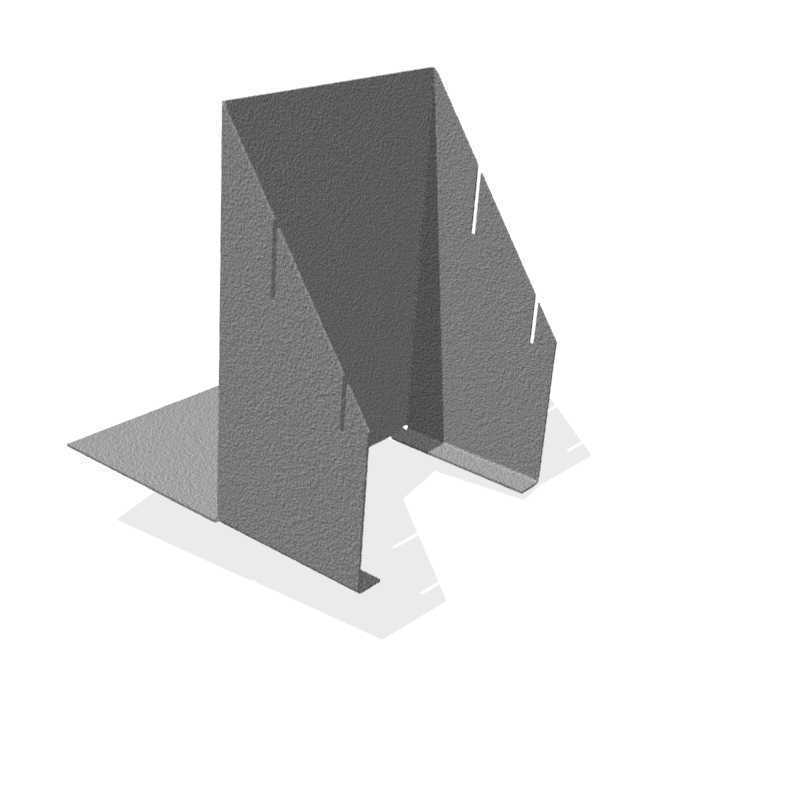

　　日常车间工位、设备旁侧的零散工件收纳场景里，这类多层分隔式钣金托架的使用频率一直不低，很多一线装配、检修工位都会在操作台面侧边加装这类构件，用来分类放置不同规格的紧固件、小型工装辅具或是待装配的小尺寸零件，避免零散工件混放导致的拿取效率低下、零件磕碰刮伤问题。从结构本身来看，该构件采用一体化钣金折弯工艺成型，底部延伸出平直安装边，边上预留的安装位可直接通过螺栓固定在台面侧边、设备机架立面或是墙面预留的安装基面上，安装边与主体承载区做了圆弧过渡处理，避免直角折弯处的应力集中问题，长期承重状态下也不会出现焊缝开裂或是折弯处变形的情况。主体承载区设置了两道垂直于安装面的分隔立板，将整个承载空间划分为三个独立的置物腔，

　　不同腔体可根据使用需求放置不同类别的物件，比如靠近外侧的腔体放置常用的扳手、螺丝刀等手动工具，中间腔体放置不同规格的螺丝、螺母等紧固件，内侧腔体放置暂时不用的小型量具或是待处理的工件，分区清晰后操作人员无需在混杂的零件堆里翻找，能有效缩短工位辅助操作时间。设计过程中首先考虑的是钣金加工的工艺可行性，所有折弯边的内R角均匹配常规钣金折弯模具的参数，不需要定制特殊模具就能完成加工，板材下料时采用激光切割工艺，所有边缘都做了去毛刺处理，避免安装使用过程中划伤操作人员。立板与底板、侧边围板的连接采用钣金点焊工艺，焊点位置设置在构件背面与内侧非接触区域，不会在置物腔内部留下凸起的焊疤，保证腔体内部平整，放置小尺寸零件时不会被焊疤卡住。

　　从安装边界来看，底部安装边的宽度控制在常规螺栓安装的操作空间范围内，安装时只需要在固定基面上钻出对应位置的安装孔，将托架安装边贴紧基面后穿入螺栓拧紧即可完成固定，不需要额外的焊接或是复杂的调平步骤，后期如果需要调整托架位置，拆卸螺栓就能重新移位安装，适配性较强。构件的侧边设置了向上翻起的围边，高度刚好能挡住放置在腔体内的零件，即使工位旁有人员走动碰擦到托架，或是设备运行产生小幅振动，腔体内的零件也不会从侧边滑落。考虑到车间内可能存在的油污、切削液飞溅情况，板材表面可根据使用需求做喷塑或是镀锌处理，提升构件的防锈耐腐蚀能力，延长在复杂车间环境下的使用寿命。在实际选型使用时，可根据放置物件的单重调整板材厚度，

　　如果是放置重量较大的金属工件，可适当增加板材厚度，同时在分隔立板与底板的连接处增加三角加强筋，进一步提升整体承载能力；如果只是放置轻质的塑料零件、纸质作业指导书等物件，采用常规薄板加工即可，兼顾结构强度与材料成本。这类钣金托架没有复杂的传动或是活动构件，整体结构简单可靠，加工成本低，安装维护方便，除了工业车间工位使用外，也可在仓储货架的分层隔断、实验室台面的器材分类放置等场景下使用，只需要根据具体的安装空间调整整体长宽高尺寸，就能适配不同的使用需求。建模过程中需要注意所有折弯扣除值的准确设置，保证展开后的下料尺寸精准，折弯后各部分的装配间隙控制在合理范围内，分隔立板的垂直度要满足公差要求，避免出现腔体宽窄不一的情况，影响物件放置的空间利用率。底部安装边的孔位要与常用的安装孔距匹配，避免出现孔位错位无法安装的问题，所有外露的边缘都要做钝边处理，消除锐边带来的安全隐患。
