多结构弯折操作手柄机械加工图纸

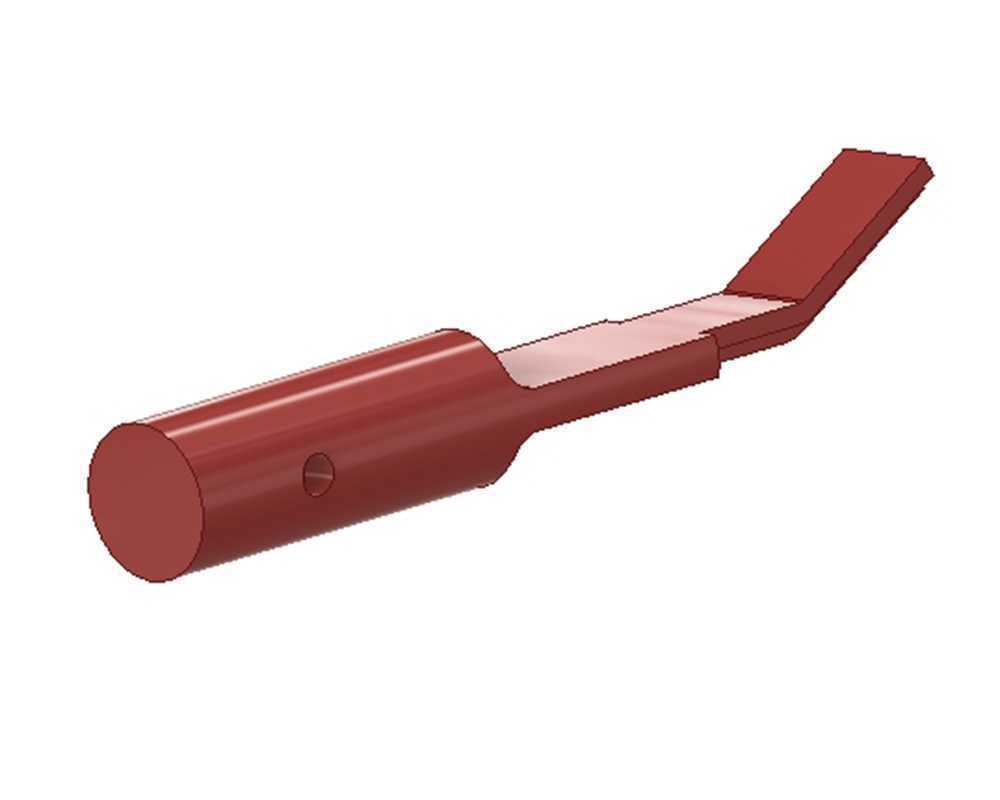

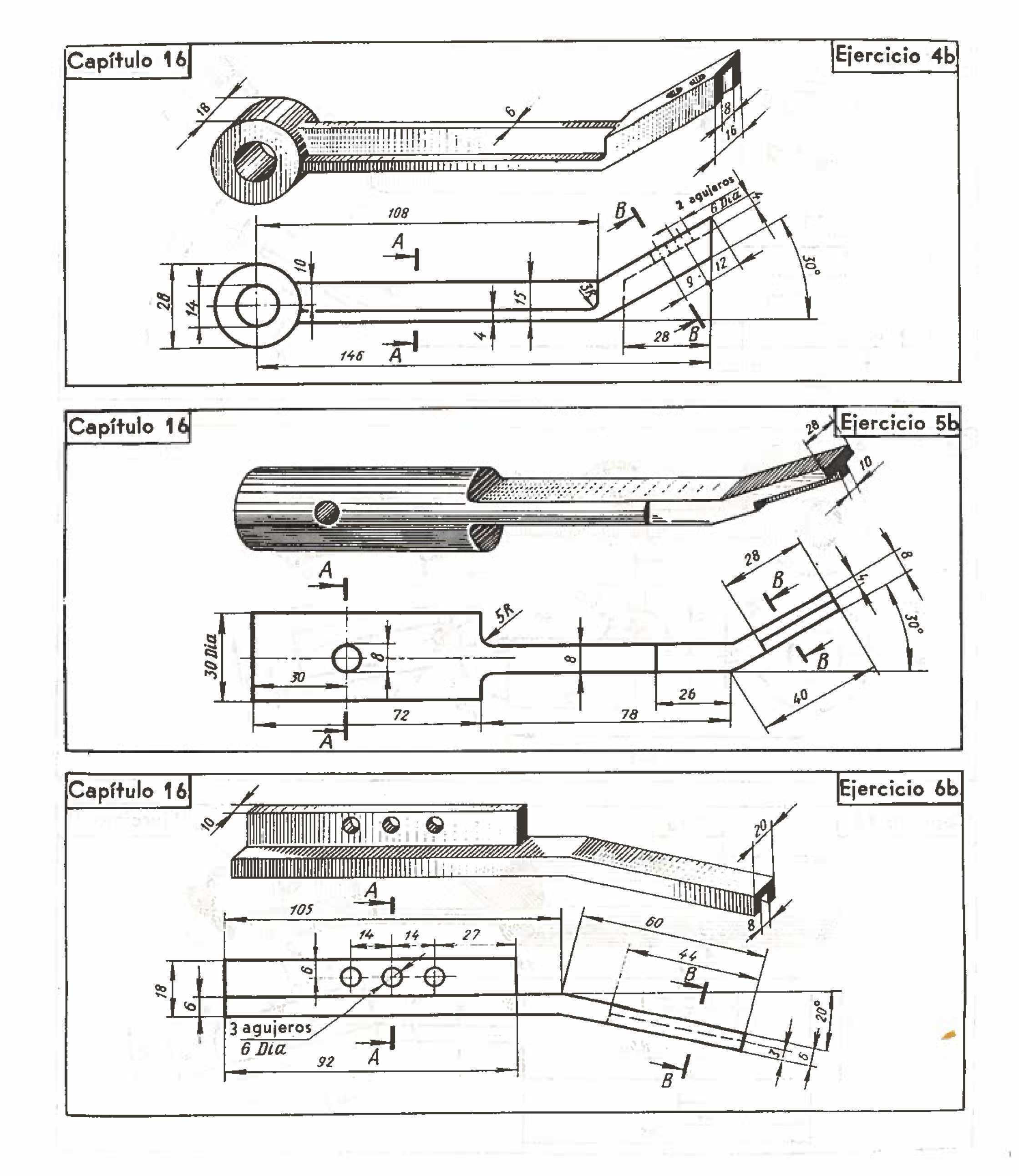

　　这类带弯折结构的长柄操作件，在手动工装夹具、小型设备调节机构、检修工具组里的应用占比不低，很多需要手动施加扭矩、切换工位的场景，都会用到这类结构的杆件。从图纸上的三类结构变体能看出来，设计时首先考虑的是不同操作空间下的适配性：直柄带单孔的版本，适合操作空间开阔、需要快速穿销连接的场景，柄身的平直结构方便握持发力，端部的通孔可以直接和被操作件的销轴配合，不需要额外的转接结构；带圆弧握柄的版本，柄尾做了圆柱滚花处理，握持时的摩擦力更大，适合需要持续施加转动力的调节工位，弯折段的角度做了20度的倾斜，能避开操作面附近的凸起结构，防止操作时磕碰手部；带三孔定位的版本，柄身预留了三个等距的安装孔，可以根据实际安装位置调整连接点，适配不同行程的调节需求，弯折段的长度比前两个版本更长，操作时的力臂更大，相同握持力下能输出更大的操作扭矩。

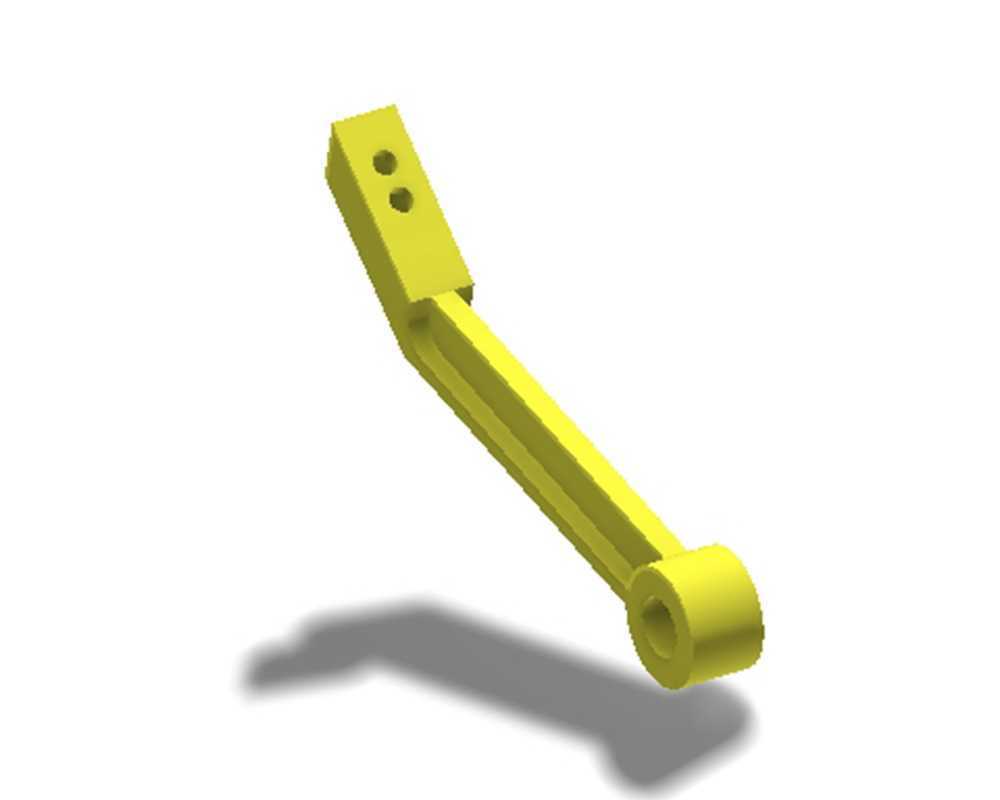

　　设计这类杆件的时候，首先要敲定的是端部连接结构的尺寸边界，图纸里左端的环形连接头，内孔尺寸是和配套销轴做间隙配合的，公差一般选H8/h7的配合等级，既保证转动灵活，又不会因为间隙过大产生晃动；连接头的外圆厚度要根据操作时的最大扭矩核算，避免长期受力出现开裂，图纸里标注的厚度尺寸，是按照45号钢调质处理的强度来设计的，能承受常规手动操作的载荷。柄身的截面尺寸也有区分，单孔版本的柄身是扁钢结构，厚度方向的尺寸更小，适合在狭窄缝隙里操作；滚花柄版本的柄身是圆钢截面，握持手感更圆润，长时间操作不容易硌手；三孔版本的柄身是加宽的扁钢结构，三个安装孔的孔距做了严格的公差控制，保证和不同安装位的对位精度。

　　弯折段的角度设计是这类零件的核心，图纸里三个版本的弯折角度都做了明确标注，角度偏差控制在±0.5度以内，避免因为角度偏差导致操作时力的方向偏移，增加操作阻力。弯折处的过渡圆角也做了要求，不能有尖锐的折角，防止应力集中导致长期使用后出现断裂，尤其是在需要反复扳动的工况下，过渡圆角的R值不能小于2毫米，能有效分散弯折处的应力。端部的操作头做了斜切处理，斜角的角度是30度，方便插入被操作件的卡槽里，斜切处的边缘做了小倒角，不会划伤卡槽的接触面。

　　安装边界方面，这类手柄的安装空间需要预留足够的扳动行程，以最长的三孔版本为例，扳动时的转动半径要覆盖弯折段的长度，周围不能有干涉的结构件；连接销轴的长度要和连接头的厚度匹配，销轴两端要加装开口销或者挡圈，防止操作过程中销轴脱出。如果是用在有腐蚀的环境里，柄身可以做发黑或者镀锌处理，提升防锈能力；如果是用在频繁操作的工位，柄身可以加装橡胶护套，提升握持的舒适度。从加工角度来说，这类零件的加工工序一般是先下料，再铣削或者车削柄身的基础外形，然后做弯折成型，最后加工端部的连接孔和安装孔，滚花、倒角等细节工序要在弯折前完成，避免弯折后加工难度变大。零件成型后要做去毛刺处理，所有边缘都不能有锋利的飞边，防止操作时划伤操作人员。另外，这类手柄的受力方向要和柄身的平面保持一致，不能侧向施加过大的力，否则容易导致柄身弯曲变形，影响正常使用。
