手持热风干燥设备外壳结构设计

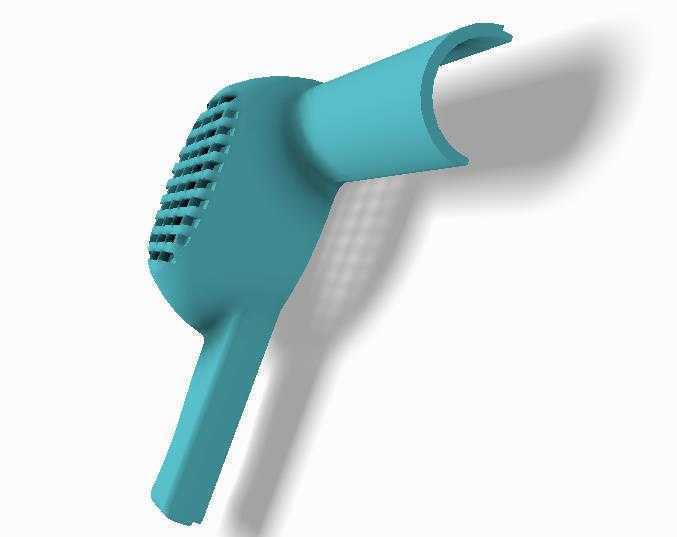

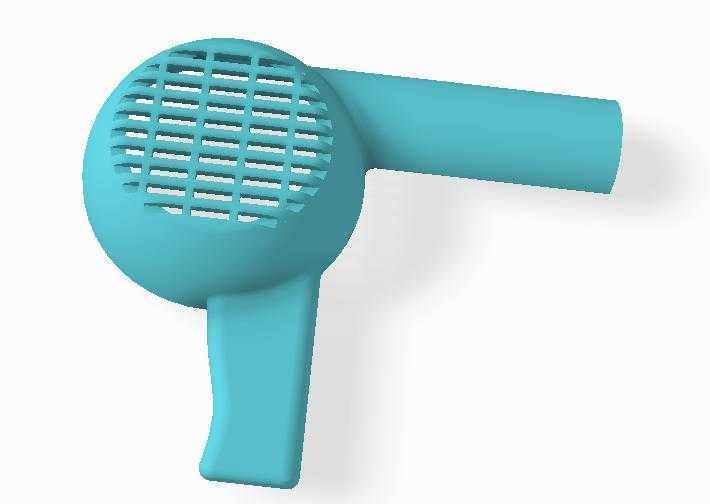

　　在轻工制造、电子装配、实验室小型样品处理等场景中，手持类热风干燥设备的使用频次极高，这类设备需要兼顾手持操作的握持舒适度、热风导流的结构合理性以及内部元器件的防护需求，壳体作为承载所有功能部件的核心结构件，其设计合理性直接影响设备的使用体验与使用寿命。这款干燥器壳体采用一体化手持握柄与风筒衔接的结构形态，握柄部分做了符合人体工学的收窄弧度设计，在实际握持时，手掌虎口位置能够与握柄上端的过渡曲面完全贴合，长时间操作也不会出现硌手的问题，握柄的截面采用类椭圆形态，相比正圆形截面更能限制设备在手中的转动，操作时的指向性更稳定。风筒部分的出风口做了斜切开口设计，这种结构并非单纯的造型处理，而是根据热风流出的扩散角度做的导流优化，

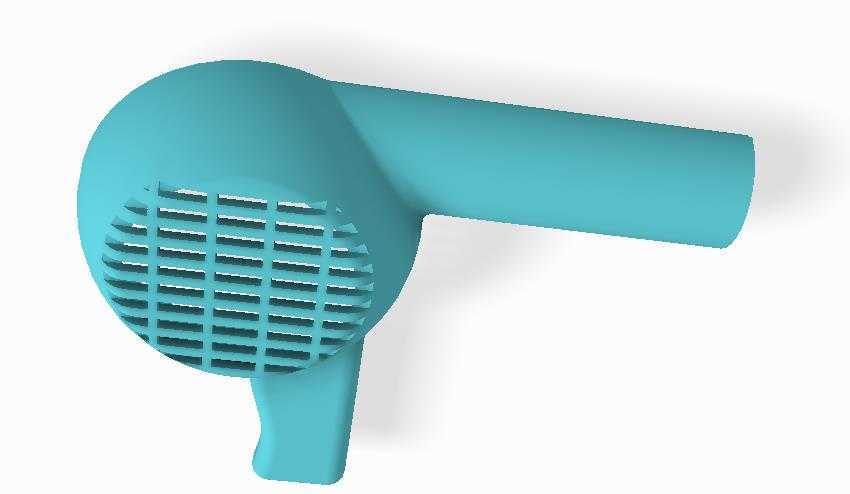

　　当热风从内部加热腔导出时，斜切的开口边缘能够减少风阻紊流，让热风以更均匀的层流状态吹向待干燥物件，避免局部风速过高导致的样品移位或者局部过热问题。风筒侧面的格栅结构是进风通道的防护结构，格栅的条缝宽度经过匹配计算，既能够保证足够的进风面积满足风机的风量需求，又能够阻挡较大尺寸的杂物进入设备内部，避免缠绕风机扇叶或者落到加热元件上引发故障，格栅的条缝采用倾斜排布，在手持操作时，从侧面溅落的少量液滴会顺着倾斜的格栅表面滑落，不会直接进入设备内部，提升了设备在潮湿作业环境下的使用可靠性。从安装边界来看，壳体内部预留了风机安装位、加热元件固定槽以及电源走线的专用通道，握柄内部的空腔尺寸刚好适配常规的电源开关与接线端子，

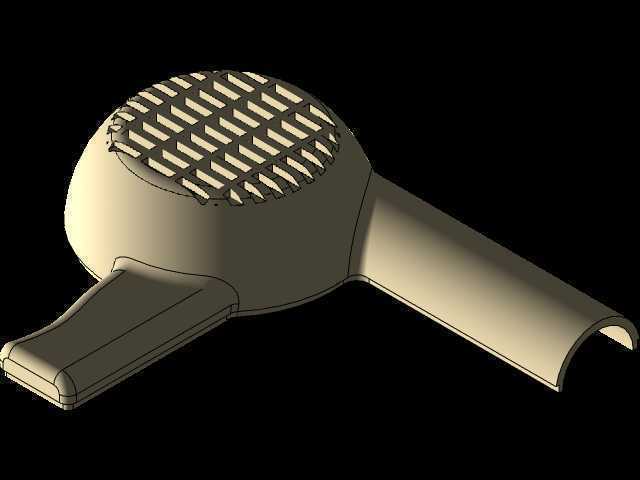

　　各个部件的安装位置都做了对应的定位筋设计，装配时不需要额外做位置调整，能够直接通过卡扣或者自攻螺丝完成固定，减少装配工序的耗时。壳体的壁厚采用均匀化设计，整体壁厚控制在适合注塑成型的区间，避免壁厚差异过大导致的注塑缩痕、翘曲等成型缺陷，在握柄与风筒的衔接位置做了加厚的过渡圆角，这个位置是设备跌落时最容易出现应力集中的区域，加厚处理配合圆弧过渡能够有效分散冲击应力，降低跌落时壳体开裂的概率。在实际应用中，这类壳体通常采用耐温ABS或者改性PP材料注塑成型，材料本身的耐热性能能够承受设备工作时传导到壳体表面的温度，不会出现软化变形的问题，壳体表面的哑光处理也能够避免使用过程中残留指纹划痕，保持外观的整洁度。

　　设计过程中需要反复核对内部元器件的装配干涉问题，比如风机的外径与风筒内壁的间隙要控制在合理范围，既不能间隙过大导致风压泄漏，也不能间隙过小出现运转摩擦，加热元件的固定位置要与壳体内壁保持足够的安全距离，避免高温长期烘烤壳体加速材料老化。电源进线的位置在握柄的最下端，做了专用的出线护套卡槽，安装护套后能够避免电源线反复弯折导致的线芯断裂，同时也能起到密封作用，减少灰尘从出线位置进入壳体内部。风筒的尾端衔接位置预留了与内部导风罩的配合卡扣，不需要额外打胶就能够实现紧密配合，减少热风从衔接缝隙泄漏的问题，提升热风的输出效率。
