折弯式长条安装连接固定座结构

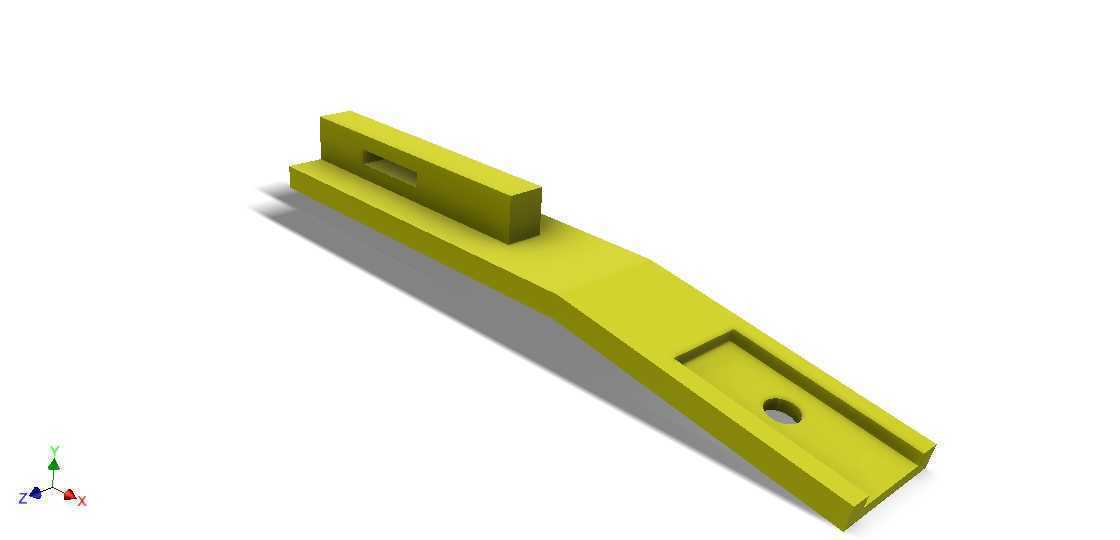

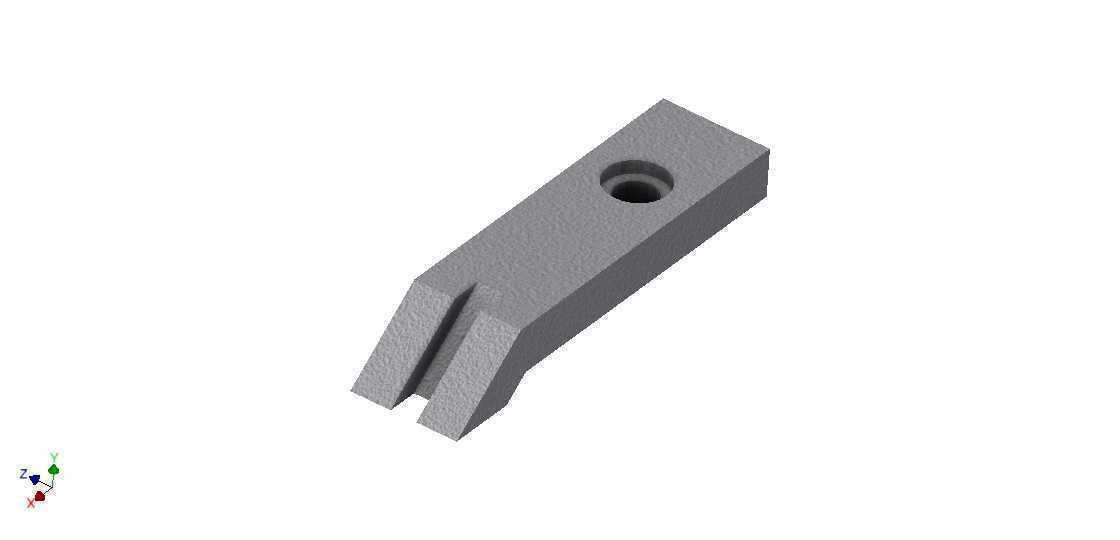

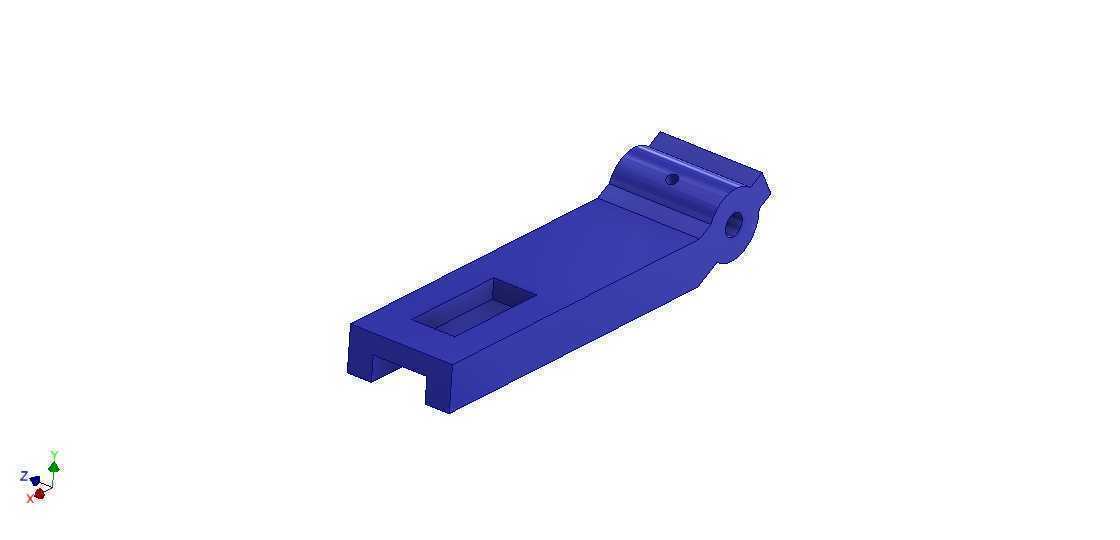

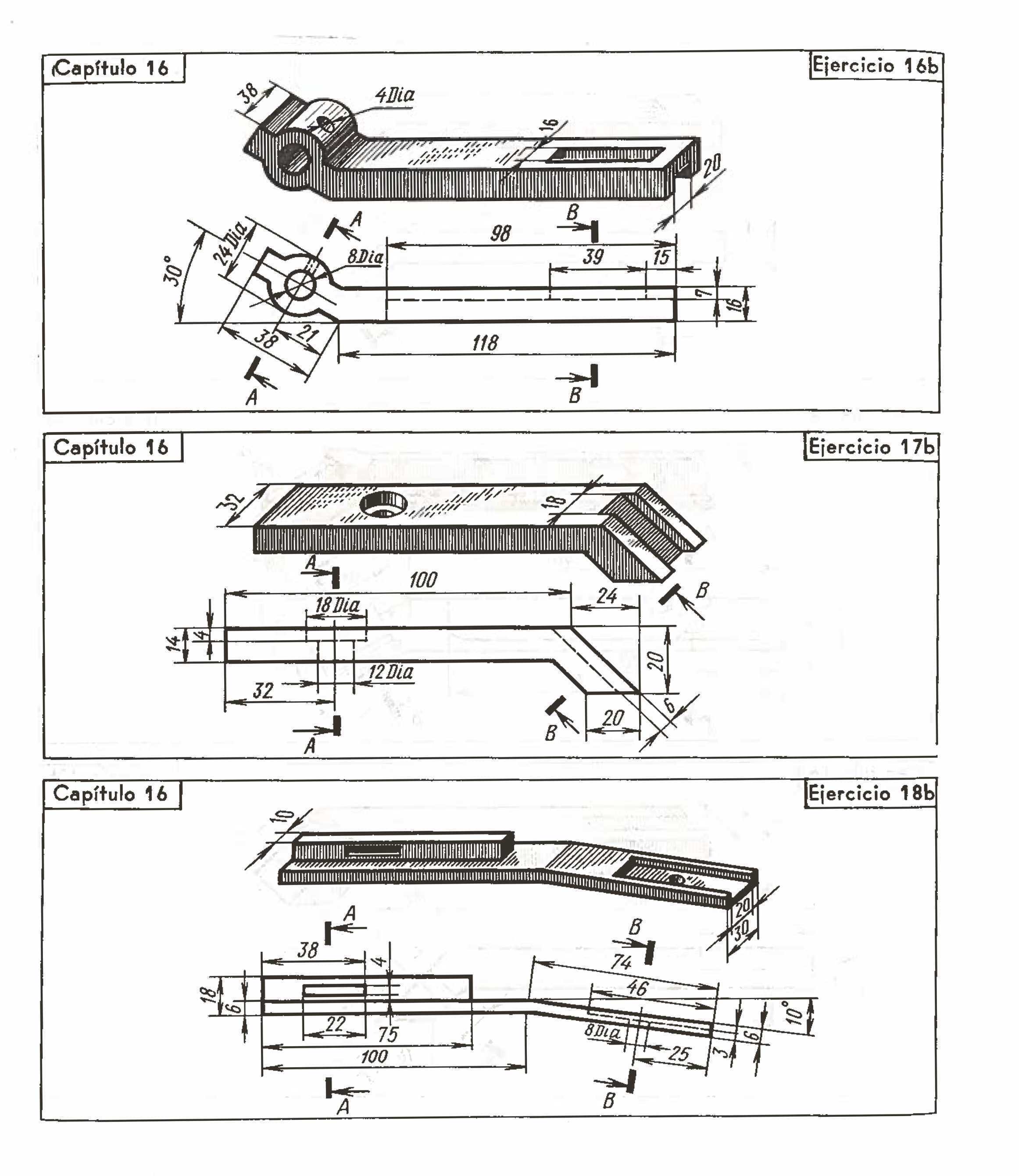

　　该构件属于设备装配体系里的长条类折弯连接固定件，在轻工输送线侧边导向、小型工装夹具定位、非标自动化设备的工位挡停结构中都有广泛适配场景，日常工况下主要承担相邻组件的位置衔接、侧向受力传导以及附属小部件的安装承载作用，不需要承担大吨位冲击载荷，更多是保障装配位置精度、抵消设备运行过程中产生的小幅振动偏移。从结构设计逻辑来看，整体采用长条变截面折弯形态，没有多余的冗余结构，主体沿长度方向做了一次角度弯折，将整体分为两个不同平面的装配段，能够适配两个存在高度差、不在同一安装平面的组件连接需求，避免额外增加转接垫块带来的装配累积误差。构件一端设置了凸起的方块定位结构，方块上开有贯通的槽口，这个槽口并非定位销孔，而是用于卡入相邻构件的凸沿，

　　实现装配时的快速预定位，不需要人工长时间扶持对位，能有效提升装配效率，槽口的宽度尺寸与对应卡接件的厚度做了小间隙配合设计，单边间隙控制在0.1mm以内，既保证卡接顺畅，又不会出现装配后旷量过大的问题。构件的另一端设置了内凹的安装槽，槽底开有圆形通孔，用于穿装固定螺栓，内凹槽的深度刚好可以容纳螺栓头的沉入高度，装配后螺栓头不会突出构件表面，避免对周边运动部件产生刮擦干涉，槽体的两侧设置了凸起的挡边，能够在螺栓锁紧过程中限制配套垫片的移位，不需要额外调整垫片位置。构件的弯折过渡段采用了大圆弧过渡设计，没有尖锐的直角转角，一方面是降低冲压加工过程中的应力集中风险，避免长期受交变载荷时出现转角处开裂的问题，

　　另一方面也能减少装配过程中尖锐边角对操作人员的划伤风险，同时圆弧过渡的结构也让整体受力传导更加顺畅，从一端的定位段到另一端的安装段，载荷可以沿构件本体均匀分散，不会在转角处出现应力突变。从安装边界尺寸来看，构件整体长度适配常规100-150mm间距的安装孔位，主体宽度控制在20-30mm区间，凸起定位块的高度不超过15mm，安装后整体突出安装基面的高度不会超过20mm，不会占用过多的设备内部安装空间，能够在紧凑的设备腔体内部完成装配，不需要为该构件预留过大的安装避让空间。构件表面做了统一的氧化防锈处理，在常规车间温湿度环境下不会轻易出现锈蚀问题，能够适配多数无强腐蚀的工业生产场景。在建模过程中，所有的装配特征都做了公差适配考量，

　　卡接槽、安装孔、定位凸台的尺寸都预留了常规机加工的公差余量，不需要二次调整就可以直接导出工程图用于生产加工，弯折角度的设计也充分考虑了常规钣金折弯或者型材铣削加工的工艺可行性，没有出现无法脱模或者加工干涉的结构，不管是采用整块铝型材铣削成型，还是采用钢板冲压折弯后焊接加强的工艺，都可以顺利完成加工生产，不需要额外制作特殊工装。在实际选型应用时，需要注意核对两个连接面的高度差与该构件的弯折落差是否匹配，同时确认固定螺栓的规格与端部安装孔的孔径适配，卡接端的槽口尺寸要与对应卡接部件的厚度匹配，避免出现装配不上或者间隙过大的问题，该构件适合用在受力不大但对装配位置精度有一定要求的连接位置，不适合作为主承重结构件使用。
