五辐式轮盘类传动零件结构设计

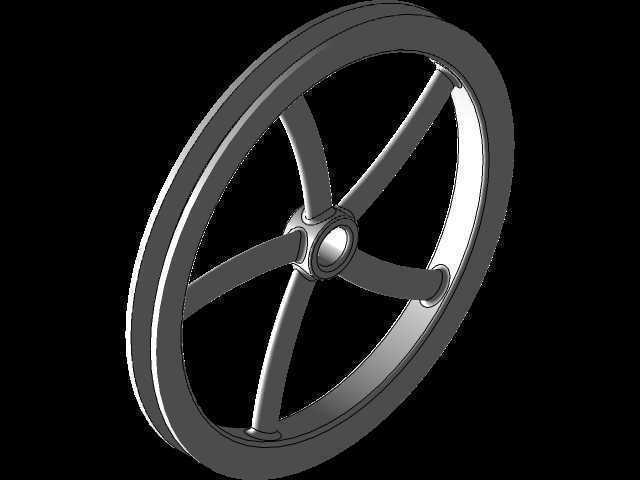

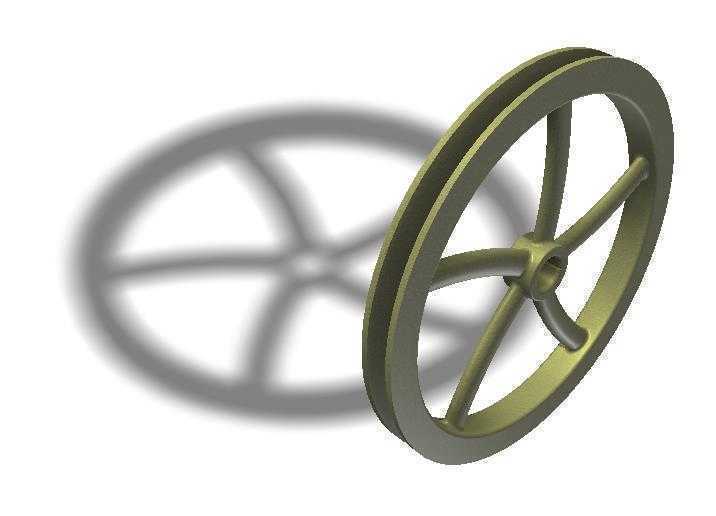

　　这类辐条式轮盘零件，常作为传动系统的从动轮、张紧轮或是手动操作机构的手轮使用，在轻工输送设备、小型手动操作机械、老式传动机构的改造项目里都能见到它的身影。从实际应用场景来看，要是用在皮带输送线的张紧端，它的轮缘槽型需要匹配对应三角带或者平带的截面尺寸，安装时中心孔要和张紧支架的转轴保持同轴度，径向跳动量控制在0.1mm以内才能避免皮带运行时出现跑偏、异常磨损的问题；要是作为机床操作手轮使用，轮缘的外圆面通常会做滚花处理增加摩擦力，不过这个模型的轮缘是光滑双轮缘结构，更适配带传动的使用场景。

　　设计这类轮盘的时候，首先要考虑的是受力分布，五根辐条采用等角度均匀排布，相邻辐条夹角72度，这种布局相比三辐结构能在同等重量下获得更好的径向抗形变能力，相比六辐结构又能减少铸造或者机加工时的材料消耗，辐条和轮毂、轮缘的连接位置都做了圆弧过渡，避免应力集中导致的零件断裂，尤其是在频繁启停的传动工况下，过渡圆角的R值不能小于3mm，否则长期受交变载荷很容易在连接处产生疲劳裂纹。轮毂部分的中心孔是安装定位的核心，孔的公差带通常选H7，配合对应的转轴过渡配合，键槽的尺寸要根据传递扭矩的大小来确定，要是传递扭矩超过20N·m，还要考虑在轮毂端面加装紧定螺钉做轴向定位，防止轮盘运转时出现轴向窜动。

　　从安装边界来看，轮盘的轴向厚度要匹配安装位置的预留空间，双轮缘的结构本身能对传动带起到轴向限位作用，所以安装时不需要额外加装挡圈，轮缘的内径和外径差值决定了传动比的适配范围，要是作为减速机构的末端从动轮，外径尺寸要根据电机转速、目标输出转速来核算，不能随意更改轮径否则会直接影响设备的运行线速度。辐条的截面采用椭圆形流线设计，不是简单的圆柱结构，这种设计一方面能减少轮盘高速旋转时的空气阻力，另一方面在铸造脱模的时候也更容易起模，减少铸造缺陷的产生，要是采用3D打印制作原型件，这种流线型结构也能减少支撑材料的用量，降低打印成本。

　　实际选型的时候，要注意这类轮盘的适用转速不能过高，因为辐条结构的整体刚性不如实心轮盘，要是线速度超过15m/s，辐条会产生明显的风振，长时间运行会导致连接螺栓松动，所以在高速传动场景下还是要优先选用实心辐板结构的轮盘。另外轮缘的槽面粗糙度要控制在Ra3.2以内，太粗糙会加剧皮带磨损，太光滑又会导致传动打滑，设计时还要考虑静平衡校正，五个辐条的重量差不能超过5g，否则运转时会产生明显的振动，影响整套传动机构的使用寿命。在做三维建模的时候，轮缘的双凸缘结构要注意拔模斜度的设置，要是采用铸造工艺生产，外表面的拔模斜度取1:10就足够，内表面的斜度可以适当放大到1:5，方便脱模时不会损坏铸件表面。
