带管状接口的异形腔体机械结构件

　　在小型流体控制、气动执行单元以及紧凑型机电集成模块的配套结构设计中，这类带多组管状接口的异形腔体构件，是承担介质导流、元件承载与安装定位的核心基础零件。从实际应用场景来看，这类构件常嵌入到桌面级自动化设备的气路分配单元、小型实验仪器的流体通路模块，或是便携式动力工具的壳体支撑段中，既要保证内部流道的通畅性，又要为外接管路、内置电子元件提供稳定的安装基准，同时还要承受设备运行过程中产生的振动、管路插拔带来的侧向载荷，以及介质流通时的轻微压力波动。

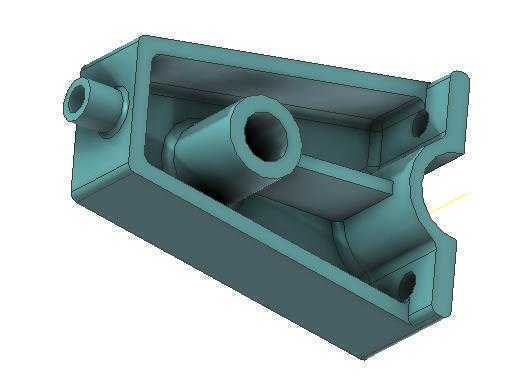

　　从结构功能特性上拆解，该构件采用半开放腔体加局部封闭的设计逻辑，腔体内部设置的十字交叉加强筋，并非随意布置：横向筋条沿腔体长度方向延伸，直接衔接两端的安装凸台，将外部安装点的受力直接传导至整个腔体框架，避免局部应力集中导致的安装位开裂；斜向筋条则精准对接腔体侧壁伸出的两组管状接口，一方面对接口根部做结构补强，抵消管路插拔、晃动时产生的弯矩，防止接口根部断裂，另一方面将腔体内部空间做合理分隔，可适配不同规格的内置元件布局，比如小型电磁阀、流量检测元件的安装位预留，都能依托筋条的分隔形成独立的安装区域，避免元件之间的干涉。两组伸出的管状接口采用同轴阶梯孔设计，外圆面做了轻微的拔模斜度，适配常用的快插气管接头、软管套接的安装需求，接口内孔的同轴度公差控制在合理区间，保证介质流通时不会出现偏流、紊流的问题，接口根部与腔体侧壁的衔接处做了圆角过渡，避免注塑或机加工过程中出现应力集中导致的开裂缺陷。

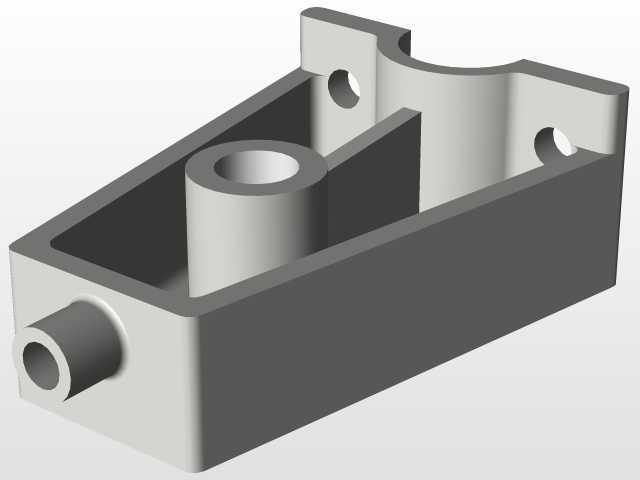

　　设计过程中，首先要明确的是安装边界的约束：构件一侧的弧形缺口是对应配套设备的圆柱型安装基准做的仿形设计，安装时可直接卡合在配套的圆柱导轨或主体轴件上，配合腔体端面的两个沉头安装孔，实现快速定位锁紧，不需要额外设计复杂的转接支架，能有效压缩整个模块的安装空间。腔体的敞口侧边缘做了加厚翻边处理，翻边上预留的微小定位孔，是为后续安装密封盖板做的定位基准，盖板安装后可将敞口侧完全封闭，形成完整的密闭腔体，满足气路、液路通路的密封要求，翻边的平面度需要严格控制，避免密封后出现泄漏问题。构件底部的平整安装面，是作为辅助支撑面使用，当模块需要水平放置安装时，该平面可直接贴合设备基板，配合端面的安装孔实现多点固定，提升整个模块的安装稳定性。

　　从尺寸匹配的角度考量，这类构件的整体轮廓尺寸控制在紧凑型区间，长度方向不超过常规手掌大小，适配小型设备的内部安装空间，不会占用过多的设备内部容积；管状接口的外径尺寸适配常用的4mm、6mm标准气动软管，不需要额外做转接处理，能直接对接常规的气动管路配件；腔体内部的净空尺寸，可容纳常规尺寸的微型电磁阀、小型流量传感器等元件，筋条的高度略低于腔体翻边的高度，不会干涉盖板的安装密封。在壁厚设计上，采用了均匀壁厚的设计逻辑，整体壁厚保持一致，避免注塑成型时出现缩痕、气泡等缺陷，同时在受力较大的接口根部、安装孔位做了局部加厚，在不显著增加零件重量的前提下，提升结构强度。

　　实际建模过程中，这类异形腔体的建模需要优先处理好各特征的衔接关系：先绘制腔体的主体轮廓草图，拉伸形成基础腔体后，再做内部的掏空处理，之后添加加强筋、管状接口、安装孔等附属特征，最后对所有锐边做圆角过渡处理，避免应力集中。需要特别注意的是管状接口内孔与腔体内部流道的衔接处，要做平滑过渡处理，不能出现台阶或锐角，防止介质流通时产生流阻，或是长期使用后出现杂质堆积的问题。安装孔的沉头深度要匹配常用的沉头螺丝尺寸，保证螺丝安装后不会突出安装平面，影响后续的装配贴合度。弧形缺口的弧度要与配套的圆柱基准件完全匹配，间隙控制在合理的装配公差范围内，既保证安装时能顺利卡入，又不会出现过大的间隙导致安装后晃动。
