多形态弯折连接操作杆结构设计

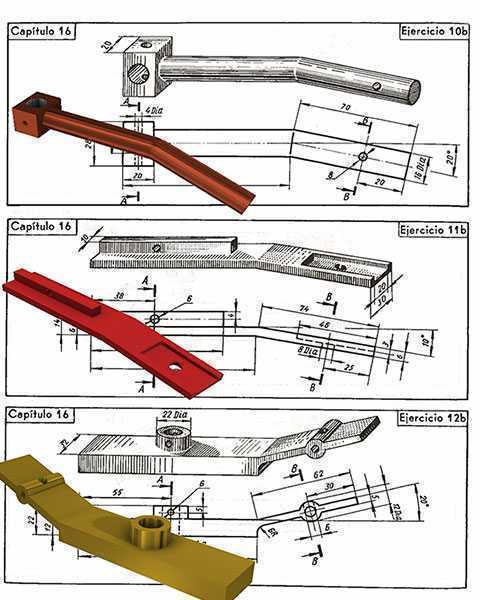

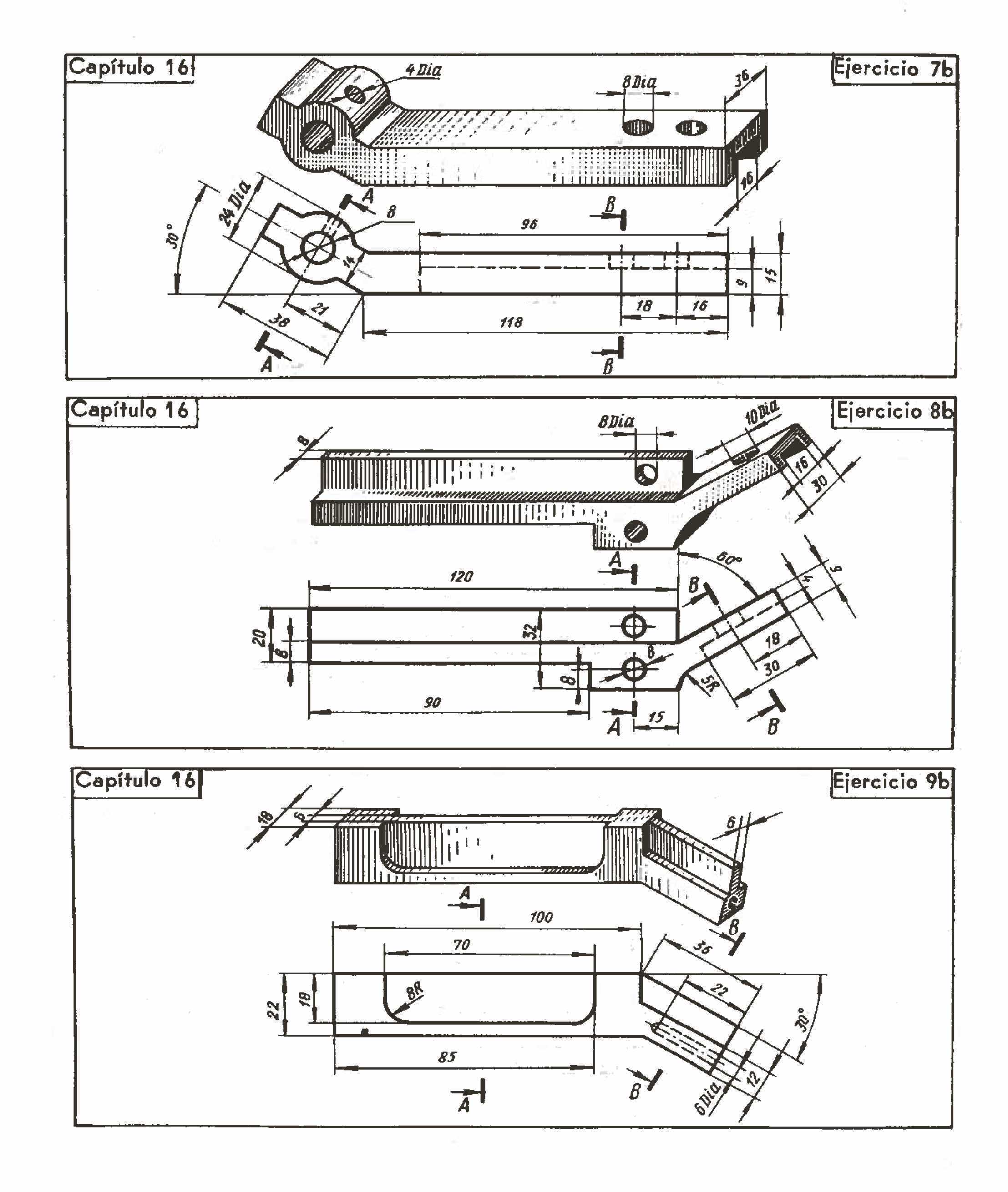

　　这类弯折型连接操作杆，常被应用在小型手动工装夹具、台式检测设备的档位切换、轻工机械的手动锁紧机构中，作为人手直接施力的传动构件，承担把人手的扳动、按压作用力传递到末端执行结构的作用，不同的弯折形态对应不同的安装空间与操作行程需求，能适配设备内部局促的布局，避免操作时和周边零部件产生运动干涉。从结构设计逻辑来看，三款不同形态的杆件都遵循了力臂优化的核心思路，靠近安装端的位置做了方形嵌合结构，和设备上的方形安装座配合，能传递更大的扭矩，避免杆件转动时出现打滑，安装端的孔位用于穿设锁紧销或者紧定螺钉，保证杆件和转轴之间的连接可靠性，不会在反复扳动过程中出现松脱。杆件的弯折角度并非随意设定，是结合人手操作的舒适施力角度确定的，

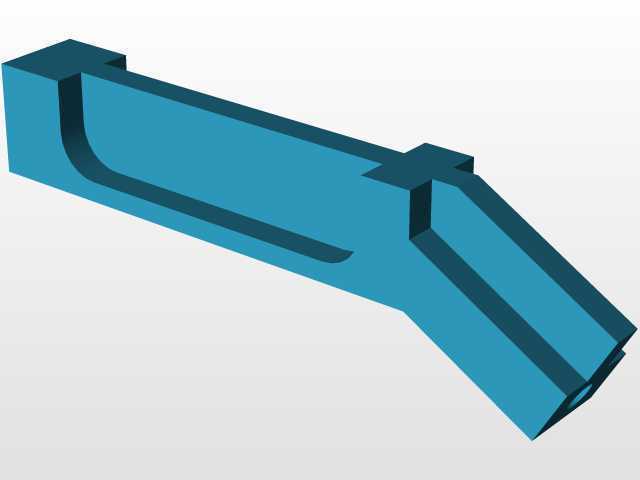

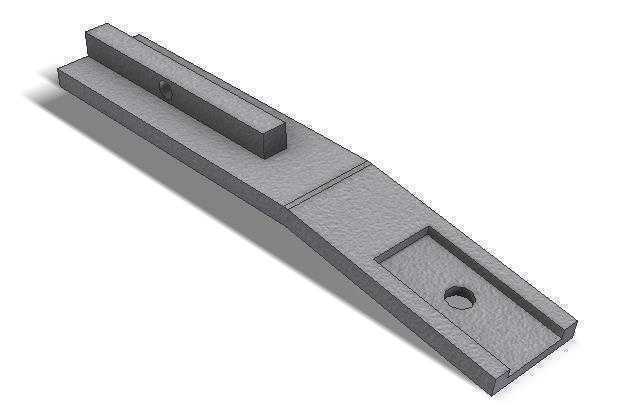

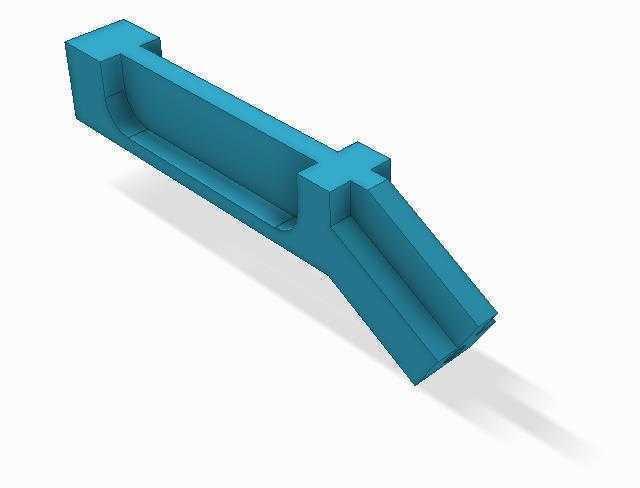

　　当安装座固定在设备侧立面时，弯折后的杆身末端会自然朝向操作人员的手部活动范围，不需要操作人员刻意扭转手腕就能完成扳动操作，长期操作的疲劳度更低。从尺寸边界来看，直杆款的总长度控制在76mm范围内，杆身直径6mm，末端的定位孔距离杆端10mm，安装端的方形块尺寸为12mm见方，突出安装面的高度为8mm，这类尺寸的杆件适合用在小型台式设备上，操作行程短，锁紧力适中，常见于小型台钻的深度锁定、工装夹具的快速压紧结构中。带长槽的红杆款，杆身的弯折角度为15度，杆身上加工的通槽长度为22mm，槽宽3mm，这个结构是为了适配安装位置有微调需求的场景，当锁紧销穿在槽内时，杆件可以在槽的行程范围内做小幅度的位置调整，

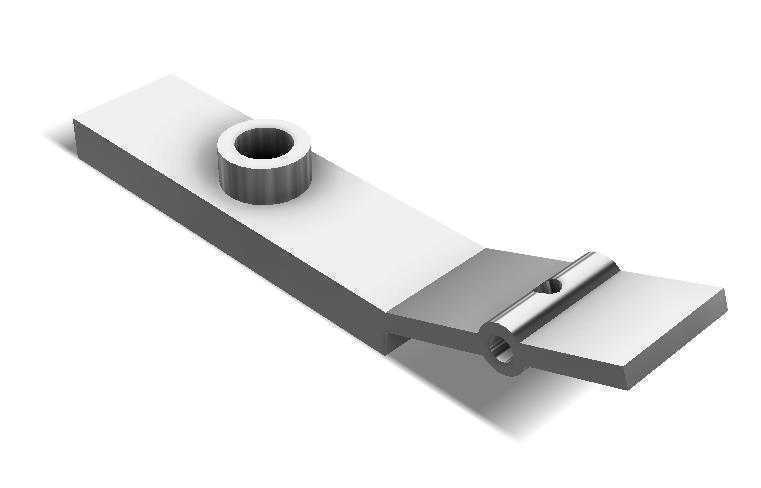

　　不需要完全松开锁紧结构就能调整操作杆的初始位置，适配不同厚度工件的装夹需求，这款杆件的末端做了加宽的扁平结构，上面开有直径4mm的定位孔，既可以作为手动扳动的施力端，也可以通过这个孔连接拉簧，实现操作后的自动复位，在需要频繁开合的夹具结构中应用较多。带铰接座的黄杆款，在杆身中部设置了一体化的铰接凸台，凸台内孔直径5mm，用于和设备上的固定支座铰接，杆身的弯折段长度为30mm，末端做了扁位结构，用于和锁紧卡扣配合，这款杆件属于杠杆式操作件，以中部的铰接点为支点，人手按压末端时，前端的短臂会推动锁紧机构动作，力臂比达到1:2.5，只需要施加较小的按压力就能获得足够的锁紧力，适合用在需要较大锁紧力但操作空间有限的设备上，

　　比如小型包装设备的舱门锁紧、检测仪器的上盖压紧结构。三款杆件的安装边界都做了明确的尺寸约束，安装端的配合公差按照H7/k6的过渡配合设计，既保证安装时不会过于松旷，也不会因为过盈量太大导致装配困难，杆身的弯折处都做了R2的圆角过渡，避免弯折处出现应力集中，在反复承受扳动力的情况下不会出现断裂问题，杆身的表面根据应用场景不同，可以做发黑、喷塑或者镀锌处理，提升防锈能力和握持的摩擦力。在实际选型应用时，需要先确认设备的操作力需求、安装空间的大小、操作行程的范围，再对应选择合适形态的杆件：如果只需要简单的转动锁紧，安装空间充足，直杆款就能满足需求，结构简单成本更低；如果需要调整操作杆的初始位置，适配不同的工件装夹尺寸，带长槽的杆件更合适，调整灵活不需要额外加工；如果需要杠杆式施力，获得更大的锁紧输出力，带中部铰接座的杆件是最优选择，力传递效率更高，操作更省力。这类杆件的建模过程中，需要重点关注弯折处的曲率连续性，避免出现建模折角导致后续加工时应力集中，安装端的方形结构和杆身的同轴度需要控制在0.1mm以内，保证安装后杆身转动时不会出现偏摆，杆身上的孔位、槽位的位置尺寸需要严格按照安装边界标注，避免装配时出现孔位错位的问题。
