多组组合式机械连接支撑构件结构

　　这套组合式机械构件包含五类不同功能的零件，分别承担支撑、平面连接、铰接传动、平面定位、组合装配的作用，可广泛应用在小型工装夹具、非标自动化设备的辅助连接工位、轻工机械的连杆传动单元中，适配需要多零件配合实现角度调节、平面固定、载荷传递的作业场景。从实际使用场景来看，这类组合构件常被用在物料输送线的侧边导向支架、小型加工工位的工件定位模组、手动工装的快换连接结构中，不同零件可根据实际安装需求单独选用，也可按装配关系组合使用，适配不同的载荷传递路径与安装空间约束。

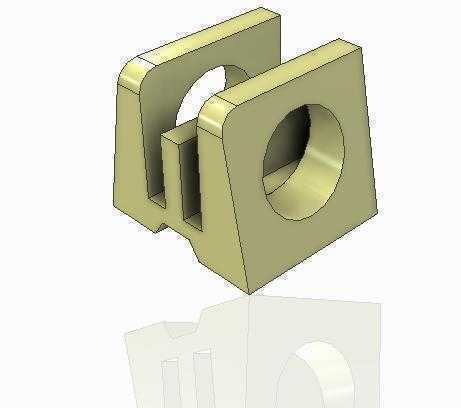

　　从各零件的功能特性来看，顶部的支撑类零件带有梯形槽结构，底部设置定位凸台，可直接卡入对应安装基座的卡槽内，侧面的倾斜面可作为工件定位的抵靠面，槽型结构可容纳紧固件穿过，实现支撑件与基座的刚性连接，这类零件主要承受垂直方向的压应力与少量侧向剪切力，设计时在槽口位置做了圆角过渡，避免应力集中导致的零件开裂。两类板类零件分别承担不同的连接作用，其中带圆孔的方形板可作为端盖或挡板使用，中心圆孔可穿过传动轴或定位销，侧边的倒角结构可避免装配时与相邻零件发生干涉，板件上的沉孔可容纳螺栓头部，保证安装后表面平整无凸起；另一类长条形板件带有腰型孔与铰接孔，腰型孔可实现安装位置的微调，适配不同中心距的装配需求，铰接孔可与铰接类零件配合，实现一定角度的转动，板件边缘的凸台可作为限位结构，限制转动角度范围，避免超程导致的结构损坏。

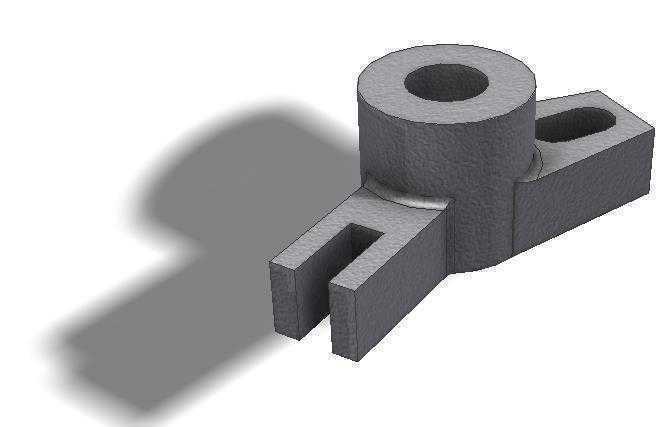

　　铰接类零件是这套组合构件中的运动核心，零件上设置两个不同直径的铰接孔，大孔用于与固定轴连接作为转动支点，小孔用于与连杆类零件连接传递动力，零件上的扁位结构可与扳手配合，方便装配时调整角度，零件表面的槽型结构可减轻自身重量，同时不降低结构强度，这类铰接件可承受一定的交变载荷，适配低速摆动的传动场景，比如手动操作的工装压杆、输送线的挡料摆臂等结构。底部的组合装配类零件是整套结构的基座，带有多层同心环形槽与侧置铰接位，同心槽可嵌入不同直径的轴承或衬套，实现转轴的径向定位，侧置的铰接位可与铰接板件连接，实现基座与其他构件的角度调整，零件上的多个安装孔可通过螺栓固定在设备机架上，长条形的本体结构可提供足够的支撑跨度，适配跨距较大的安装场景。

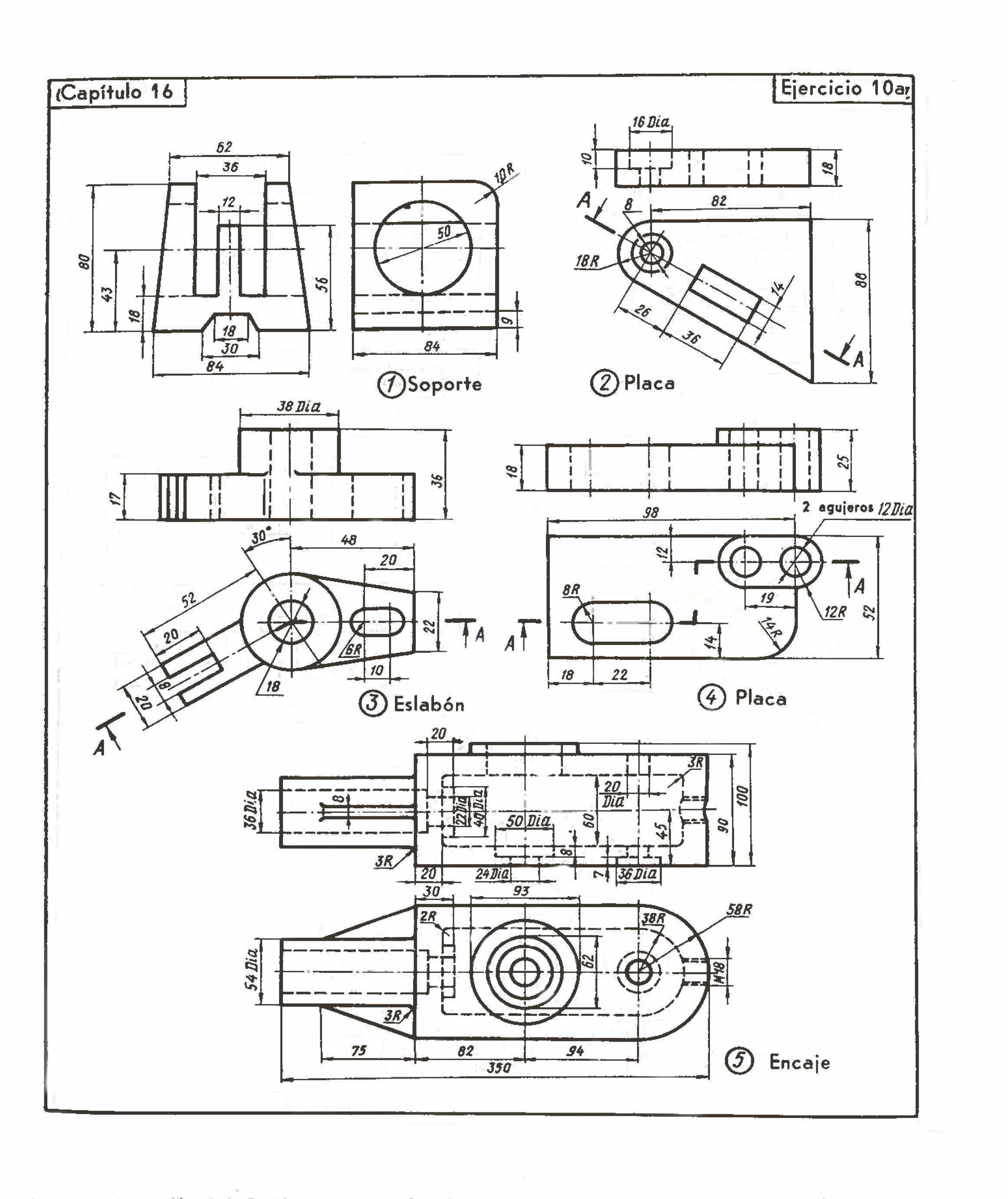

　　从设计思路来看，整套构件的尺寸标注全部采用形位公差与尺寸公差配合的标注方式，关键配合孔的尺寸精度控制在IT7级，非配合面的尺寸精度控制在IT12级，既保证了配合部位的装配精度，又降低了非关键部位的加工难度。所有零件的棱边都做了0.5mm的倒角处理，既去除了加工毛刺，又避免装配时划伤操作人员。零件的壁厚设计遵循均匀过渡原则，避免壁厚突变导致的铸造或注塑缺陷，受力较大的铰接部位做了局部加厚处理，提升结构强度。

　　从外形尺寸与安装边界来看，支撑类零件的总高度为62mm，底部安装面宽度为35mm，顶部槽宽为12mm，安装时需要预留至少40mm的侧向操作空间，方便紧固件的拧紧操作；方形端盖板的边长为50mm，厚度为8mm，中心孔直径为30mm，安装时需要保证中心孔与传动轴的同轴度不超过0.1mm；长条形铰接板的总长度为82mm，宽度为22mm，厚度为6mm，腰型孔的调节行程为12mm，安装时需要预留至少10mm的转动空间，避免转动时与周边结构发生碰撞；铰接件的总长度为53mm，两个铰接孔的中心距为30mm，大孔直径为18mm，小孔直径为8mm，装配时需要在孔内添加润滑脂，降低转动时的磨损；组合基座的总长度为130mm，宽度为42mm，最大厚度为20mm，同心槽的最大直径为38mm，安装孔的中心距为82mm，固定在机架上时需要保证安装面的平面度不超过0.2mm，避免基座安装后发生变形影响转轴的转动精度。

　　在实际选型应用时，可根据实际承受的载荷大小选择对应材质，承受较大载荷时可选用45号钢调质处理，表面做发黑防锈处理；载荷较小且有轻量化需求时可选用铝合金6061材质，表面做阳极氧化处理提升耐磨性；用于腐蚀环境时可选用304不锈钢材质，无需额外表面处理即可满足防锈需求。装配时需要注意配合面的清洁度，避免铁屑、灰尘等杂质进入配合间隙导致的卡滞，铰接部位需要定期加注润滑脂，延长构件的使用寿命。
