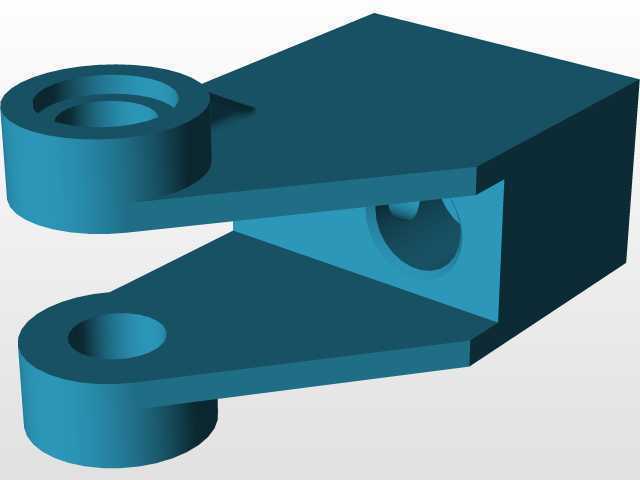

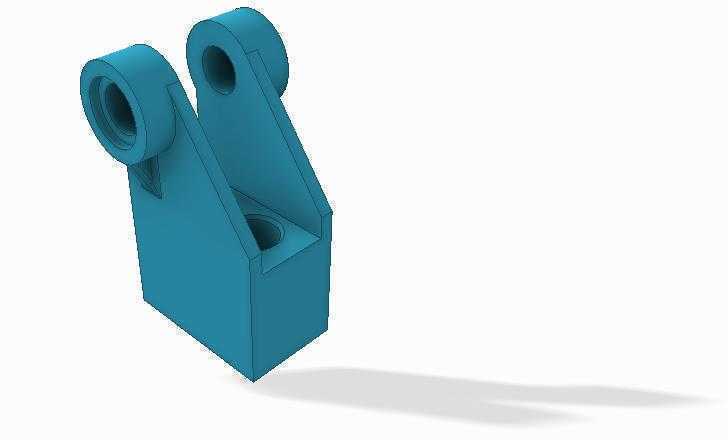

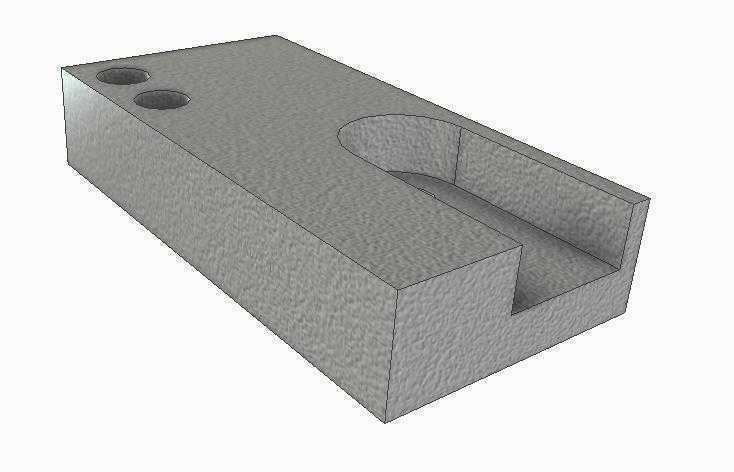

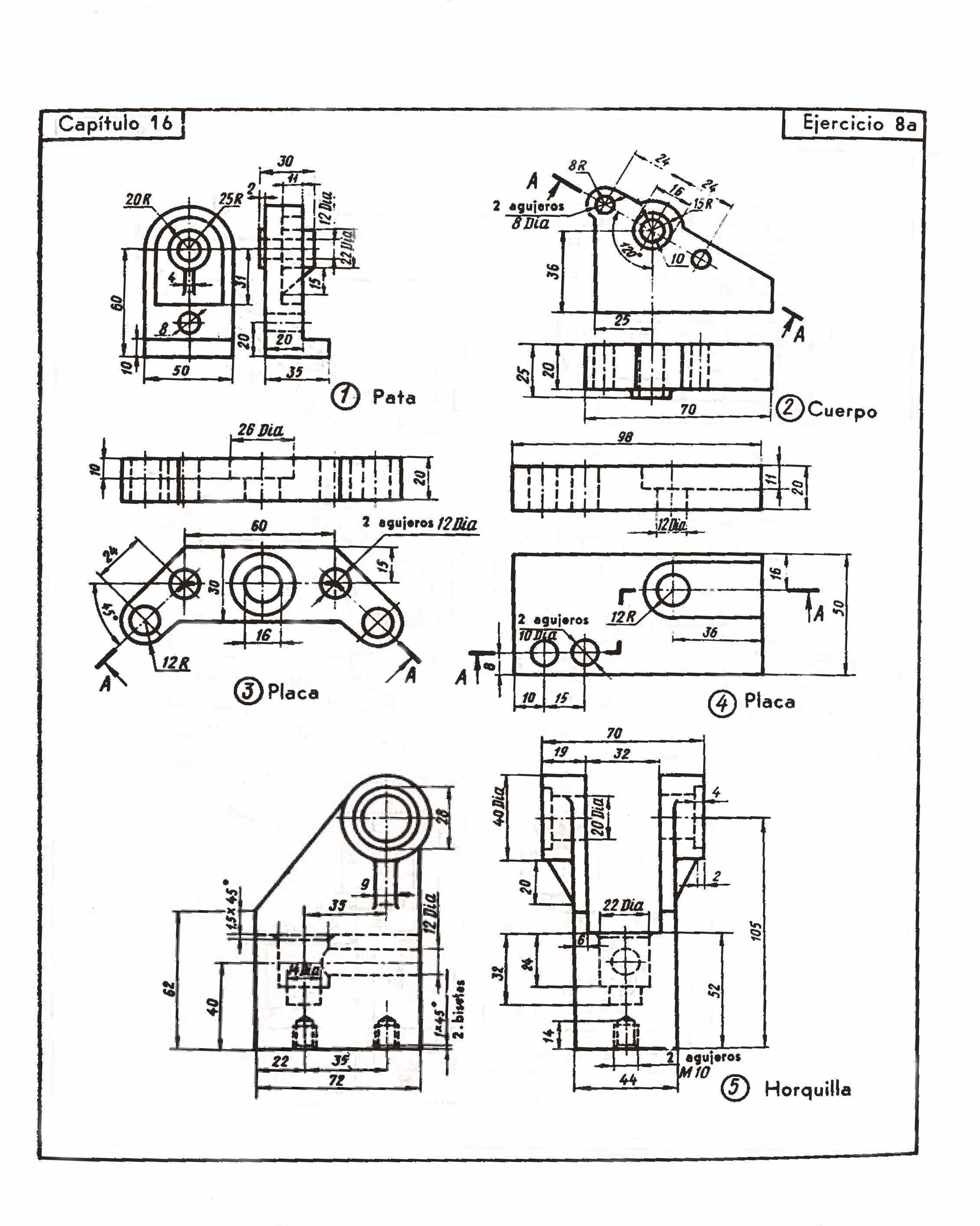

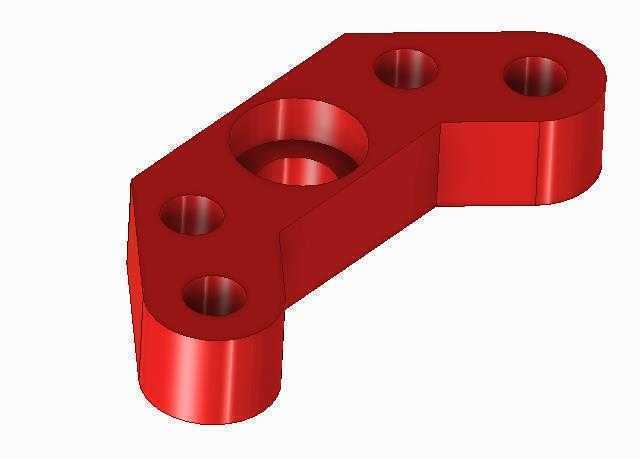

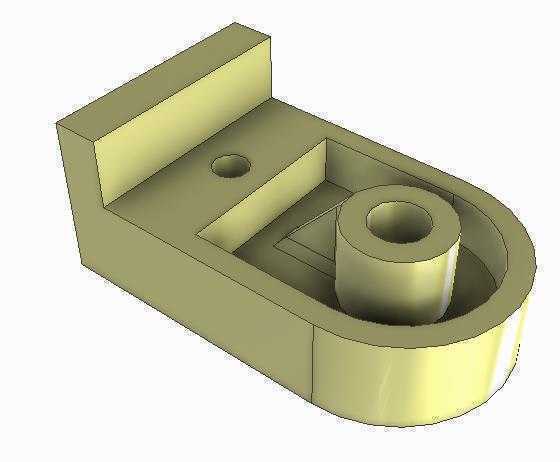

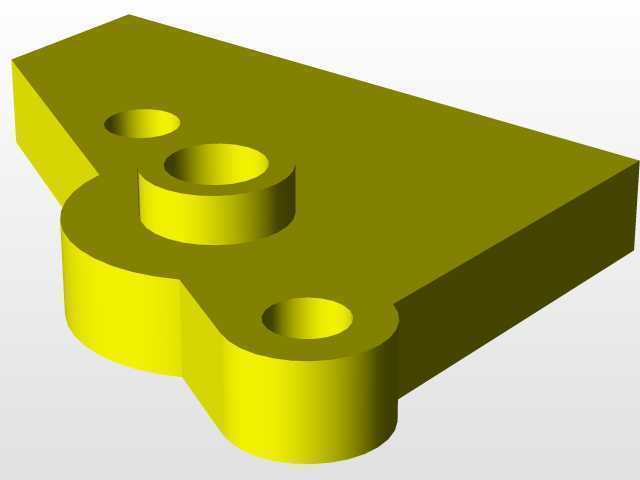

双铰接耳式块状连接支撑结构件

　　这类带双同轴铰接耳的块状支撑件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动系统中十分常见，核心作用是作为固定端铰接支点，承接摆臂、连杆类构件的往复摆动载荷，同时通过底部的块状基座实现与设备机架的刚性固定，避免铰接点在交变载荷下出现位移松脱。从结构设计逻辑来看，两个带通孔的铰接耳采用非对称高度排布，并非加工误差导致，而是为了适配不同摆幅的连杆安装需求——较高一侧的耳座对应长摆臂的铰接端，可规避摆臂摆动过程中与基座本体的运动干涉，较低一侧的耳座可搭配短连杆或者锁止构件使用，单一支座即可满足双点位铰接的布局需求，减少设备上单独支座的安装数量，压缩整体机构的占用空间。基座部分采用带内凹型腔的块状结构，并非实心设计，

　　一方面是在保证整体结构刚性的前提下降低构件自重，减少设备运动端的惯量负载，另一方面型腔内部可容纳铰接销轴的端部锁紧结构，比如卡簧、锁紧螺母等部件，避免锁紧构件外露剐蹭周边管线或者操作人员。基座底部为平整安装面，预留的竖向通孔用于穿装内六角螺栓，可直接固定在型材机架或者钢板焊接平台上，安装时无需额外加工定位沉台，只要安装面平面度达到Ra6.3即可满足装配精度要求，适配多数非标设备的快速装配需求。铰接耳上的通孔为同轴设计，加工时需保证两孔的同轴度公差在0.02mm以内，否则销轴穿装后会出现卡滞，加速铰接部位的衬套磨损，日常维护时可在通孔内加装自润滑铜套，降低铰接转动时的摩擦阻力，延长构件的使用寿命。从安装边界来看，

　　这类构件的横向占用空间集中在双铰接耳的外侧轮廓范围内，纵向安装深度以基座底部的安装面为基准，向上延伸至最高铰接耳的顶端，选型时需确认摆臂摆动的最大角度下，构件边缘与周边设备结构的最小间隙不小于5mm，避免运动过程中出现碰撞干涉。在载荷承受层面，这类支座可承受径向铰接载荷以及一定程度的轴向窜动力，适用于摆幅不超过60度的中低速往复摆动机构，比如输送线的挡料摆臂、工装夹具的压紧摆杆、小型升降机构的导向铰接点等场景，相比单耳铰接支座，双耳结构的抗偏载能力更强，在存在侧向力的铰接场景中不易出现耳座变形断裂的问题。设计建模过程中，需重点关注铰接耳与基座连接位置的圆角过渡，避免直角连接处出现应力集中，在承受交变载荷的工况下，

　　过渡圆角的半径不应小于3mm，可有效降低应力集中系数，提升构件的疲劳强度。基座上的安装孔位置需根据常用的铝型材安装孔距进行匹配，比如适配4040、4080系列工业铝型材的孔距标准，无需额外加工转接板即可直接安装，进一步降低设备的装配成本。
