带双安装孔的异形限位连接结构件

　　在非标自动化生产线的工装夹具、小型专用设备的机架拼接、以及部分轻工机械的运动副限位场景中，这类带双安装孔的异形块状构件是很常见的小尺寸承载零件，它不像标准紧固件那样有统一的采购规格，往往需要根据安装空间的边界、相邻构件的配合形态做定制化的结构设计。从实际使用场景来看，这类零件大多承担两个核心作用，一是作为两个异向排布构件的连接转接座，二是通过自身的台阶型轮廓实现运动部件的行程硬限位，避免气缸、直线滑块这类运动件超出行程造成设备碰撞。

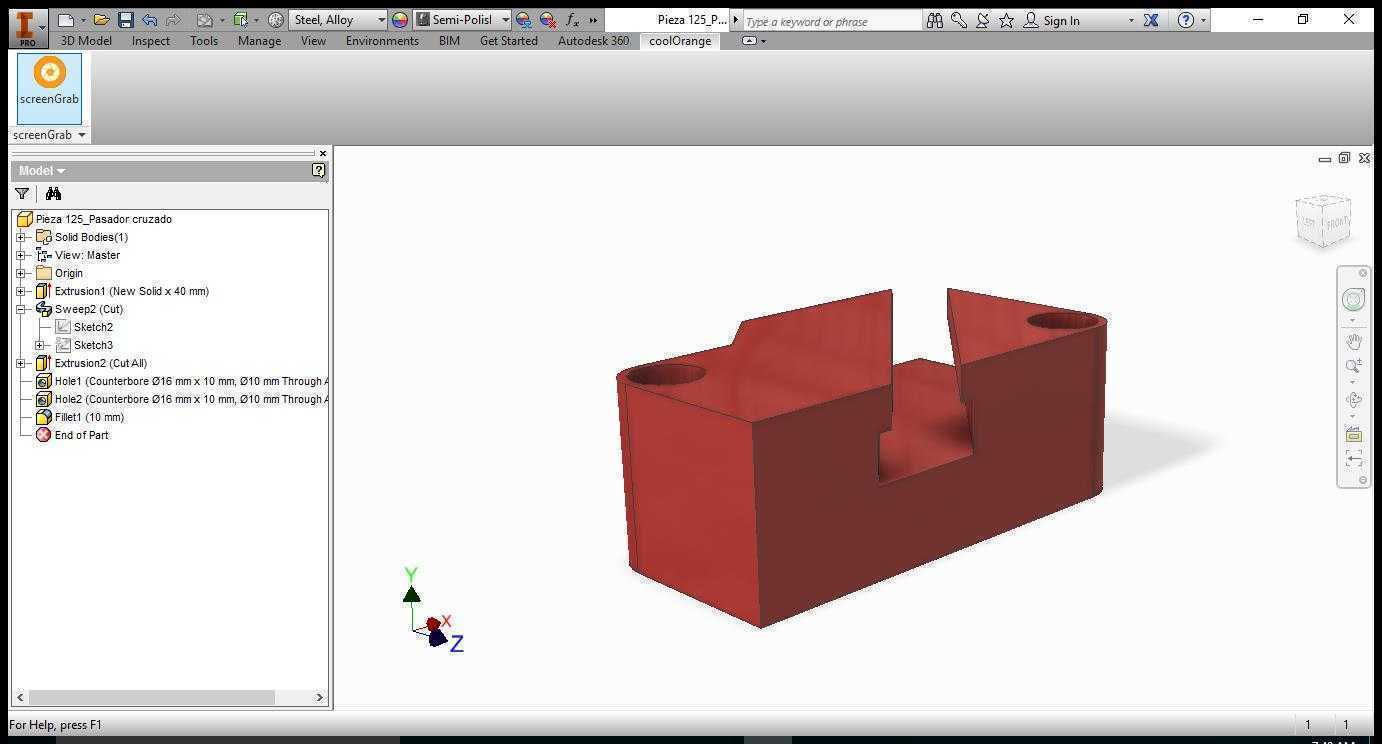

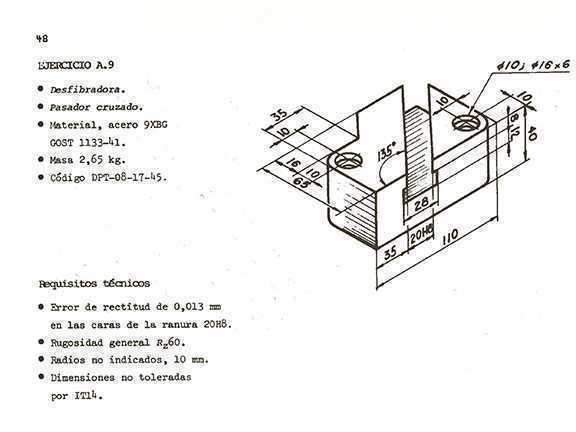

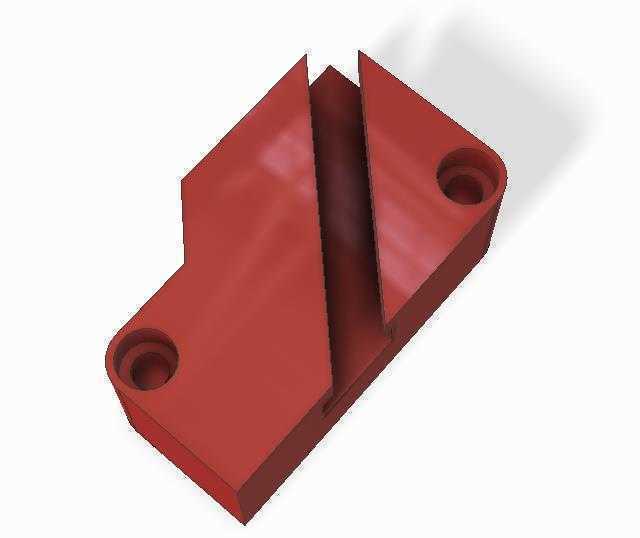

　　设计这类零件的时候，首先要敲定的是两个安装孔的中心距参数，这个尺寸直接决定了它和相邻两个构件的装配适配性，孔的深度要根据所用螺栓的拧入深度来定，通常要保证螺栓拧入后螺纹啮合长度不小于螺栓公称直径的1.5倍，同时孔口要做倒角处理，避免装配时螺栓刮伤螺纹或者出现孔口毛刺影响安装平面的贴合度。零件主体的异形轮廓不是随意做的造型，其中一侧的三角凸起结构，是为了避让相邻构件上的突出筋位，避免装配时出现干涉，而另一侧的台阶缺口，刚好对应运动件上的凸块，当运动件移动到设定位置时，凸块会抵在这个台阶面上，实现硬限位，这个接触面的平面度需要控制在0.05mm以内，保证限位接触时受力均匀，不会因为局部应力集中造成零件崩裂。

　　从安装边界来看，零件底部的平整面是主要的安装基准面，这个面的粗糙度要达到Ra3.2，保证和安装基板贴合时没有缝隙，不会因为长期受载出现松动偏移。零件整体的壁厚设计要兼顾强度和空间占用，两个安装孔所在的圆柱凸台，壁厚不能小于5mm，避免螺栓拧紧时出现凸台开裂的问题，而主体连接部分的壁厚可以根据受力情况适当调整，在非受力的避让区域可以做适当的减薄，控制零件整体重量，减少材料浪费。

　　实际选型应用的时候，要注意这个零件的受力方向，它的限位受力面是垂直于零件长度方向的，所以安装时螺栓的预紧力要足够，避免长期受冲击载荷出现连接移位。如果是用在有往复冲击的工位上，零件材质可以选用45号钢做调质处理，提升整体的韧性和抗冲击性能，如果是用在低速轻载的工装定位场景，也可以选用铝合金材质加工，降低零件自重同时方便后期做表面阳极氧化处理提升耐磨性。另外在建模的时候，要注意各个相邻面的过渡圆角处理，尤其是应力集中的拐角位置，不能做成直角，要根据壁厚做R2-R3的圆角过渡，避免零件热处理或者受载时从拐角位置开裂。两个安装孔的位置度公差要控制在0.1mm以内，保证装配时螺栓能顺利穿入对应的安装孔，不会出现别劲的情况，影响装配效率和连接可靠性。这类零件虽然尺寸不大，但是在整套设备的结构里属于直接影响运行精度和稳定性的关键小零件，设计时不能因为尺寸小就忽略公差配合和受力校核，很多设备运行时出现的异响、定位不准问题，往往就是这类小零件的设计细节没做到位导致的。
