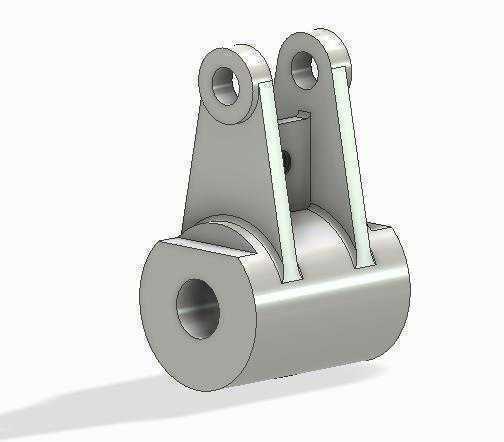

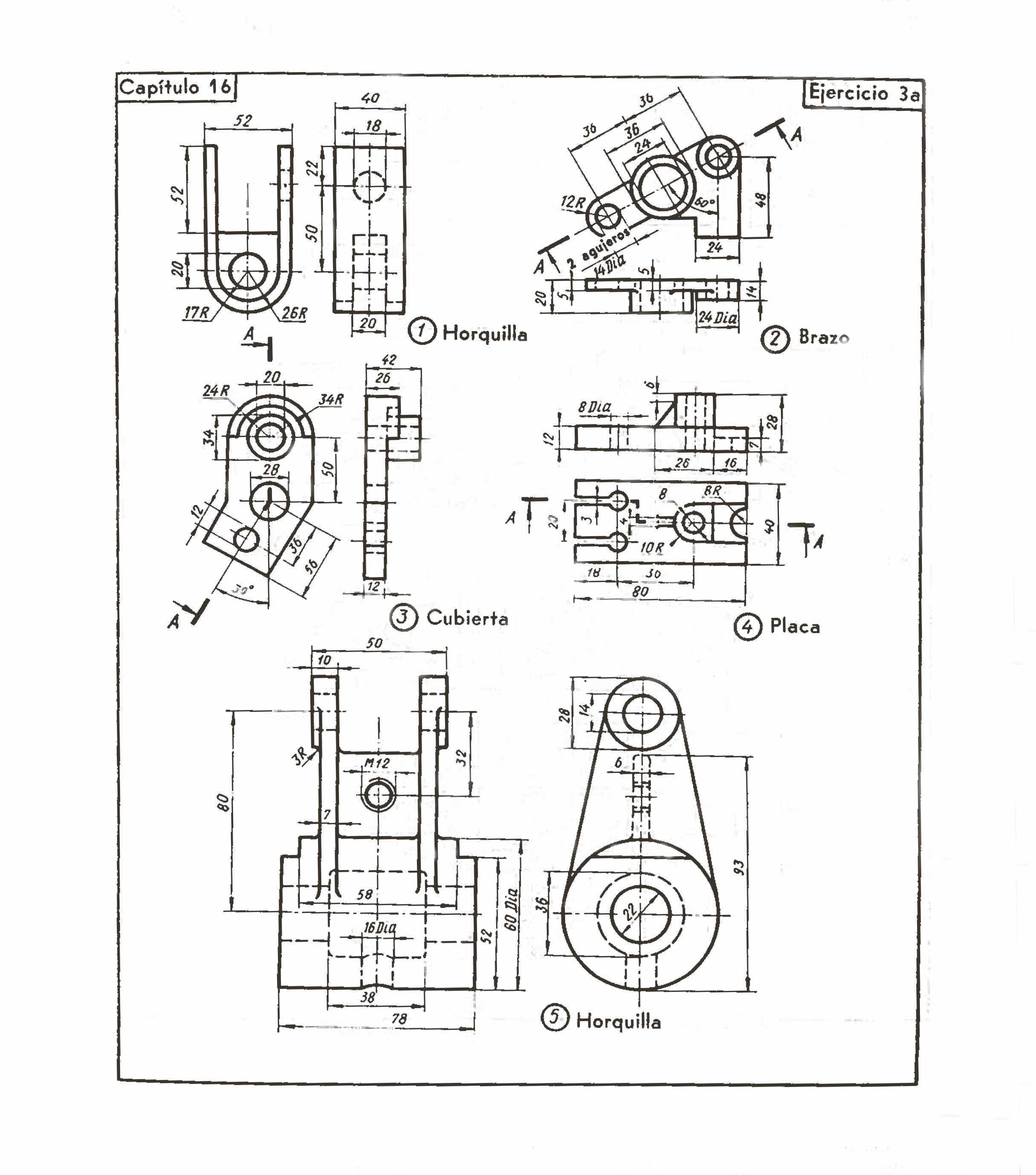

双耳铰接式圆筒连接支撑构件

　　这类双耳铰接式圆筒支撑构件，多应用在需要实现绕固定轴往复摆动的机械传动链路中，常见于工程机械的执行机构末端、轻工自动化设备的连杆传动节点、农用机械的悬挂连接部位，核心作用是作为两个相对运动部件之间的铰接承载基体，既承担径向与轴向的复合载荷，又为铰接销轴提供稳定的安装定位基准，避免运动过程中出现销轴窜动、支撑面偏载磨损的问题。从结构设计逻辑来看，下部的圆筒主体是核心承载基体，内部的通孔用于穿装铰接主轴，孔壁的加工精度直接决定了铰接转动的顺畅度与使用寿命，设计时需要根据承载载荷计算孔壁的厚度，既要保证足够的抗挤压、抗弯曲强度，又要避免壁厚过大造成整体重量冗余，尤其是在移动类机械设备上，过重的铰接构件会增加运动副的惯量，

　　影响设备的动态响应速度。上部的两个平行耳板是另一处核心连接结构，两个耳板的同轴度是设计时的核心管控指标，一旦两个耳板的安装孔出现同轴度偏差，穿装连接销轴后就会出现卡滞、偏磨的问题，严重时甚至会造成耳板局部应力集中，在交变载荷作用下出现断裂风险；两个耳板之间预留的间隙尺寸，需要匹配与之连接的连杆端部厚度，间隙过小会造成装配时无法插入，间隙过大则会导致连接后出现横向窜动，运动过程中产生额外的冲击载荷。耳板与下部圆筒主体的连接部位做了平滑的过渡加强结构，没有出现直角突变的截面，这一设计是为了降低应力集中系数，因为铰接构件在工作过程中承受的多是交变载荷，截面突变位置很容易成为疲劳裂纹的起始点，

　　平滑过渡的加强筋结构可以将载荷均匀分散到圆筒主体上，大幅提升构件的疲劳寿命。从安装边界来看，下部圆筒的外径尺寸决定了其适配的安装座开口尺寸，安装时需要将圆筒嵌入对应支座的弧形定位槽内，限制其除绕轴转动外的其余自由度；上部耳板的外伸高度决定了与之连接的连杆的摆动空间，设计时需要核算连杆在最大摆动角度下是否会与圆筒主体或者周边的固定结构发生干涉，两个耳板的外侧间距也需要匹配安装位置的预留宽度，避免装配时出现空间干涉。这类构件的材质多选用中碳钢或者铸钢，承受重载的工况下还会在耳板孔与圆筒内孔位置镶嵌耐磨衬套，减少基体的磨损，后期维护时只需要更换衬套即可，不需要整体更换构件，能够有效降低设备的维护成本。在实际建模过程中，

　　需要重点管控几个关键尺寸的公差：圆筒内孔与耳板孔的尺寸公差、两个耳板孔的同轴度公差、耳板内侧面与圆筒端面的垂直度公差，这些公差直接决定了构件的装配性能与使用性能，建模时需要提前预留出加工余量与衬套的安装空间，同时要考虑加工工艺的可行性，比如耳板与圆筒连接的过渡部位要避免出现无法加工的封闭死角，铸造类毛坯还要预留出拔模斜度，减少后续机加工的工作量。在不同的应用场景下，这类构件的尺寸会有较大差异，小型自动化设备上使用的构件整体尺寸可能只有几十毫米，承载载荷在几百牛级别，而重型工程机械上使用的同类型构件整体尺寸可达数百毫米，承载载荷能达到数十千牛，设计时需要根据具体的工况载荷调整各部位的壁厚与加强结构尺寸，不能直接套用固定的尺寸比例。
