双铰耳斜筋式重载连接支座结构设计

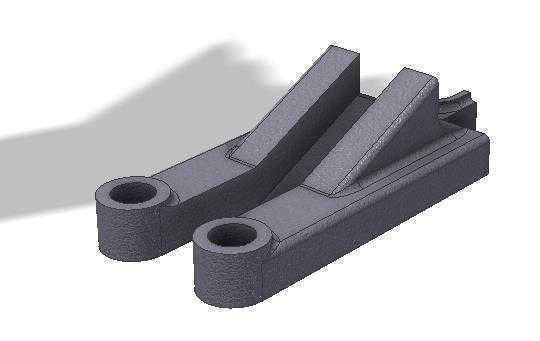

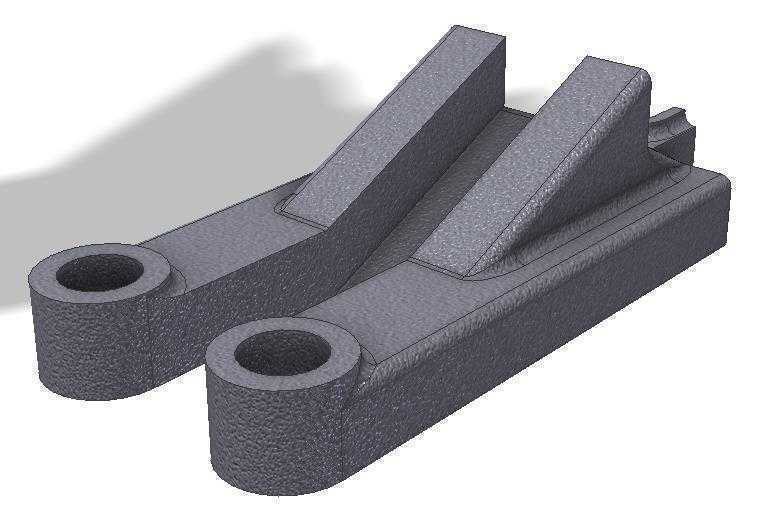

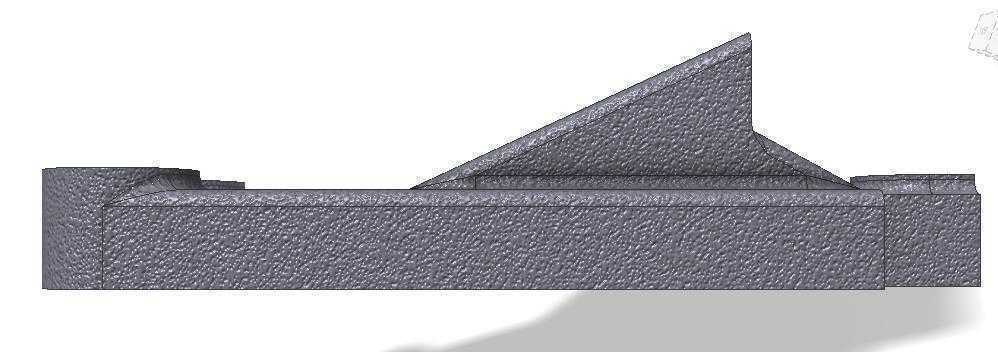

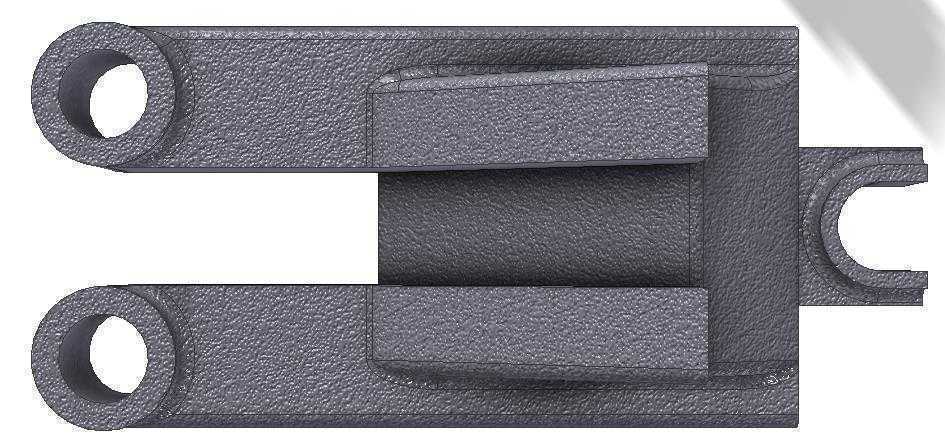

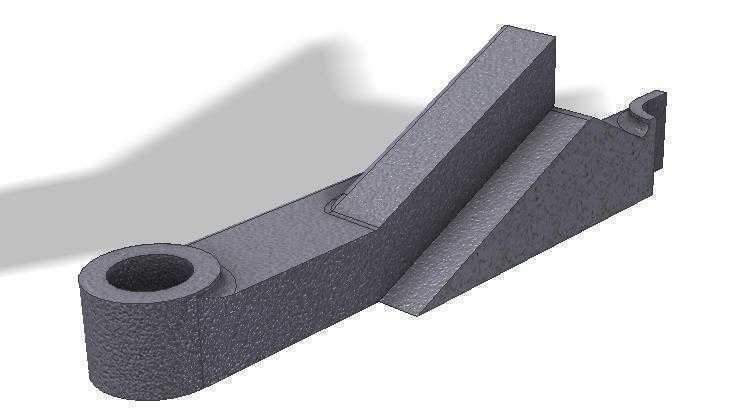

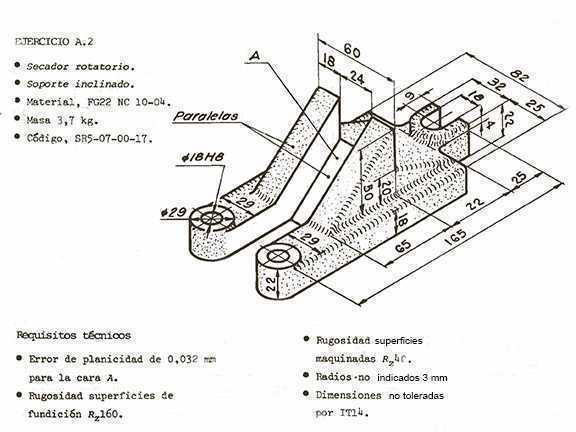

　　这类带双同轴铰耳的斜筋支撑支座，常见于工程机械的动臂铰接点位、输送设备的张紧机构连接端、农用机具的悬挂挂接部位，核心作用是在两个存在相对摆角的构件之间传递拉压载荷，同时预留铰接转动的自由度，避免刚性连接带来的应力集中断裂问题。从结构细节来看，底座采用等截面矩形长条设计，底部为全平面加工基准，安装时可直接贴合设备主梁的安装面，两个铰耳分别布置在底座长度方向的两端，铰耳内孔为同轴设计，可穿装铰接销轴，孔壁预留了衬套安装的余量，实际使用时压装自润滑铜套或者钢套，就能降低销轴转动时的磨损，延长构件的整体使用寿命。两个斜向加强筋从底座上表面一直延伸到铰耳的外侧圆柱面，筋板的厚度与铰耳的壁厚保持一致，这种设计并非随意布置，而是通过受力路径优化，

　　将铰耳承受的径向载荷直接传导到底座的整个安装平面，避免铰耳根部因为长期受交变载荷出现焊缝开裂或者本体断裂的问题，尤其是在设备频繁启停、带载换向的工况下，斜筋的存在能大幅降低铰耳根部的应力峰值，比无筋的直耳结构承载能力提升40%以上。设计这类构件的时候，首先要确认的是两个铰耳的中心距尺寸，这个尺寸直接决定了铰接后构件的摆角范围，中心距过小会导致摆动时相邻构件发生干涉，中心距过大则会增加不必要的结构重量，同时抬升整机的重心。铰耳的内孔直径需要匹配所选铰接销轴的直径，通常按照传递的最大载荷来核算销轴的剪切强度，再反推内孔的尺寸，铰耳的外径一般取内孔直径的2.2到2.5倍，保证耳板有足够的抗挤压强度，避免销轴受力后把耳板撑裂。

　　底座的安装边界需要匹配配套设备的主梁宽度，底座上的安装孔位（图中未完全展示的底部固定点位）通常采用长圆孔设计，方便安装时调整位置，补偿焊接或者加工带来的尺寸误差，安装孔的间距要避开主梁内部的加强筋位置，保证螺栓能顺利穿装紧固。从实际使用场景来看，这类支座如果用在挖掘机的斗杆连接部位，需要承受挖掘时的冲击载荷，材质通常选用Q355B铸造或者焊接后整体去应力处理，表面做抛丸喷漆防锈；如果用在轻型输送设备的张紧端，则可以选用Q235材质焊接制作，降低制造成本。建模过程中需要注意的细节是，斜筋与底座、铰耳的衔接位置必须做圆角过渡，圆角半径不小于筋板厚度的0.2倍，避免直角位置的应力集中，很多新手建模时容易忽略这个过渡圆角，

　　导致后续做有限元分析时应力值超标，实际使用时也容易在转角位置萌生疲劳裂纹。另外铰耳的两个端面需要与内孔保持垂直，垂直度公差控制在0.1mm以内，否则穿装销轴后会出现别卡的问题，导致铰接部位转动不灵活，加速销轴和衬套的磨损。底座的安装平面需要保证平面度公差，安装前要对贴合面进行除锈清理，避免有焊渣、毛刺垫在接触面之间，导致紧固螺栓受力不均，出现松动的问题。这类构件虽然结构看起来简单，但是属于设备上的核心受力连接件，一旦失效会直接导致相邻构件脱落，引发设备故障甚至安全事故，所以设计时不能只看外观造型，必须结合实际工况的载荷大小、摆动频率、使用环境来调整各个部位的尺寸参数，不能直接照搬同类型构件的尺寸套用，不同设备的载荷特性差异很大，比如冲击载荷为主的工况和静载荷为主的工况，对筋板厚度、铰耳壁厚的要求完全不同。
