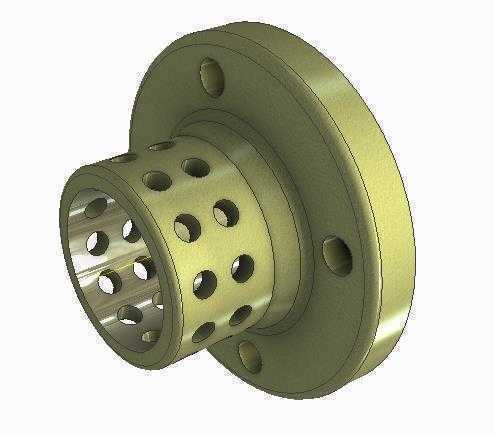

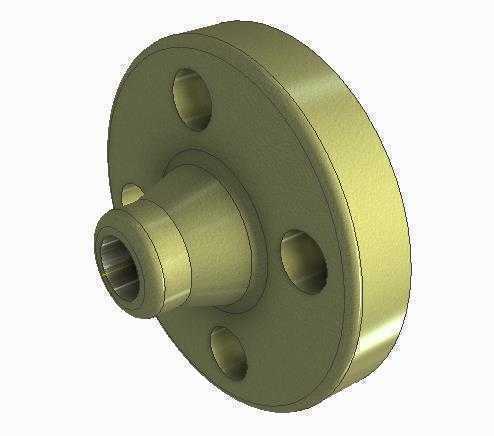

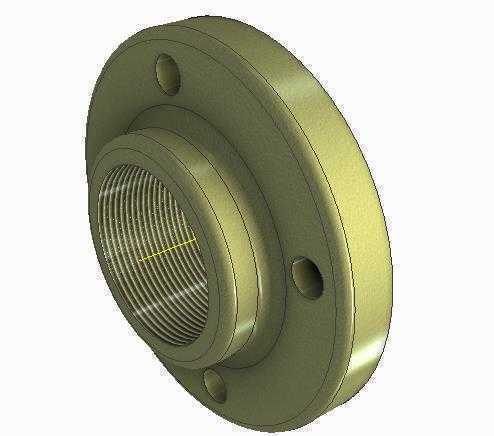

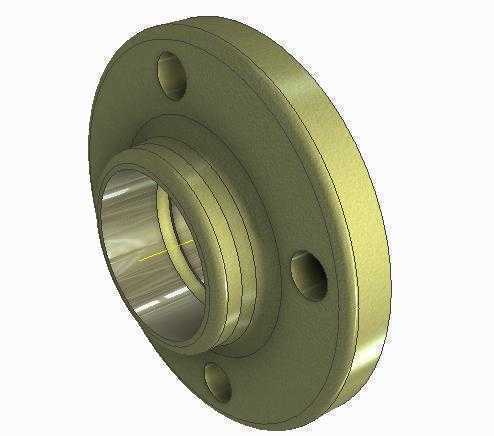

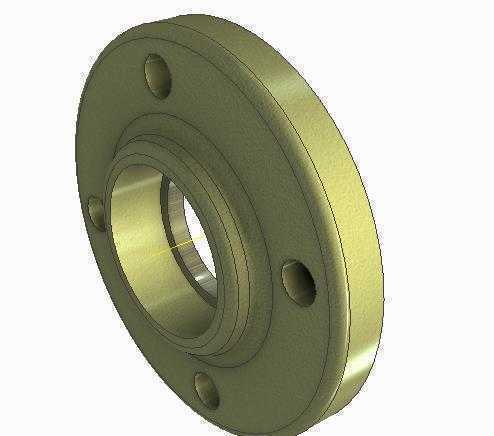

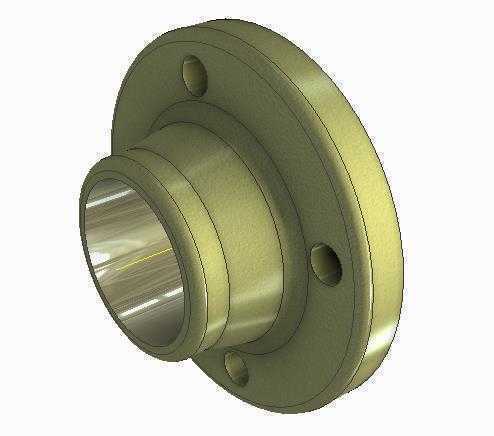

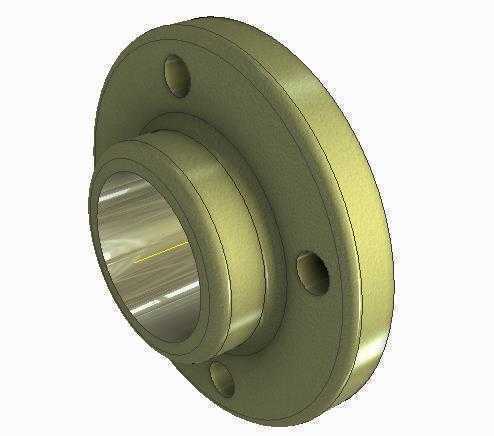

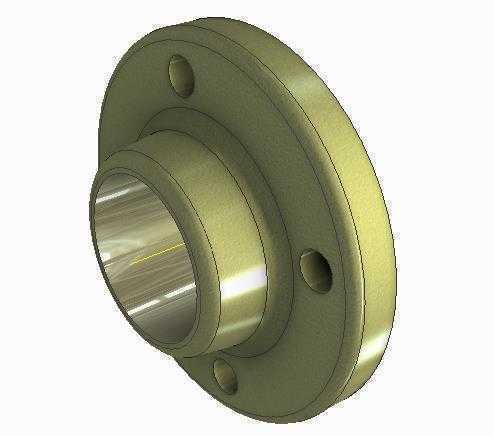

带法兰多孔套筒式流体过滤构件

　　该带法兰多孔套筒构件主要应用于低压流体输送管路的末端过滤、气动系统支路的杂质截留以及小型润滑系统的油液粗滤场景，在小型液压站回油管路、车间集中供气支路终端、小型设备冷却循环回路中都能见到这类结构的应用，核心作用是在不明显增加管路流阻的前提下，拦截流体中携带的金属切屑、密封残渣、粉尘结块等粒径大于孔径的固态杂质，避免杂质进入下游精密阀件、喷嘴或者轴承配合面，造成配合面划伤、流道堵塞或者运动副卡滞的故障。从结构设计来看，构件采用一体式法兰加直套筒的布局，法兰端作为安装定位基准，端面上均匀分布的沉孔用于穿装连接螺栓，安装时法兰端面与配对管路的法兰面贴合，中间加装密封垫片即可完成端面密封，不需要额外设计径向密封结构，

　　安装拆卸的操作空间要求低，适合在管路排布紧凑的设备内部使用。套筒部分的壁面采用错排分布的通孔设计，孔位沿套筒周向和轴向均匀错开，相比直排孔布局，在相同开孔率的前提下能更好保留筒体的结构刚度，避免流体长期冲击造成筒壁变形，同时错排孔能让流体从多个方向进入筒内，减少局部涡流造成的流阻损失，也能避免杂质集中堆积在某一侧孔位造成局部堵塞。套筒的内孔为直通式设计，没有变径或者台阶结构，被拦截的杂质会在流体冲刷或者定期拆卸维护时，顺着内孔直接从开口端排出，不会在筒内形成残留死角，降低维护清理的难度。设计过程中，法兰的厚度根据配套螺栓的规格确定，要保证螺栓拧紧时法兰不会发生翘曲变形，法兰外圆尺寸比配对法兰的密封面外径大2到3毫米，

　　避免安装时密封垫片偏移造成泄漏。套筒的长度根据实际安装空间的管路插入深度确定，要保证套筒完全伸入下游管路的内腔，不会与管路内的其他构件发生干涉，套筒的壁厚根据工作压力选取，低压工况下壁厚满足开孔后的剩余强度即可，不需要额外加厚，避免不必要的材料浪费。壁面孔径的尺寸根据需要拦截的杂质最小粒径确定，孔间距控制在孔径的1.5到2倍之间，既保证足够的通流面积，也不会因为孔距过小造成筒壁强度不足。安装边界方面，法兰端的螺栓孔中心圆尺寸要与配对法兰完全匹配，螺栓孔直径比配套螺栓大1到1.5毫米，补偿安装时的微小位置偏差，套筒的外圆尺寸比安装位的管路口径小0.5到1毫米，保证套筒能顺利插入管路，同时不会因为间隙过大造成流体从间隙旁通，

　　影响过滤效果。构件的端部做了小倒角处理，既避免安装时划伤密封垫片，也能去除机加工产生的毛刺，防止毛刺脱落进入流体系统造成二次污染。在实际选型应用中，这类构件通常根据管路的公称通径匹配对应规格，工作压力不超过1.6MPa的水、油、压缩空气等常规流体工况都能适用，如果用于腐蚀性流体工况，只需要更换对应耐腐蚀的材质即可，结构本身不需要做大幅调整，适配性较强。建模过程中，先通过旋转特征生成法兰和套筒的基础基体，再通过阵列特征生成壁面的所有通孔，最后对安装端面、孔口边缘做倒角处理，特征逻辑清晰，后续修改参数时只需要调整法兰尺寸、套筒长度、孔径和孔位参数，就能快速生成不同规格的同系列构件模型，能有效提升系列化设计的效率。
