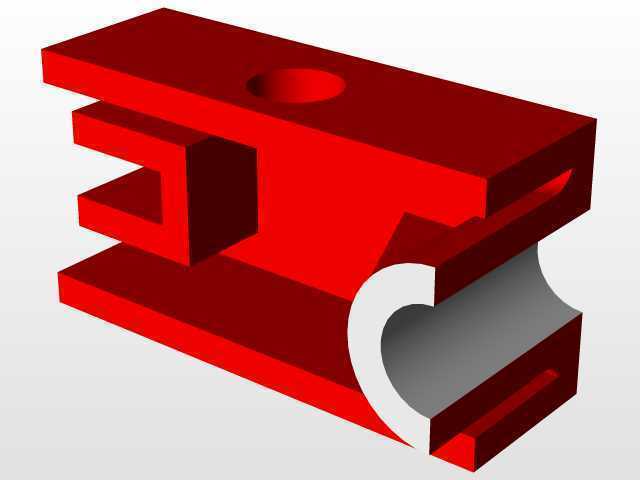

槽型带凸耳定位限位机械结构件

　　该结构件属于工装夹具及自动化输送线常用的定位限位类构件，日常多应用在非标自动化生产线的工件载具定位、工装夹具的行程限位、输送线侧边挡停等场景，承担工件到位后的位置约束、相邻运动部件的行程硬限位功能，避免运动部件超程碰撞，或是待加工工件在工位上出现移位偏差。从结构设计逻辑来看，主体采用双侧平行立壁搭配底部连接基座的槽型构型，槽体内腔的宽度尺寸按照对应配合的滑动件外形做负公差匹配，保证滑动件嵌入槽内后仅能沿槽体长度方向做直线运动，横向方向的晃动量控制在0.05mm以内，满足精密装配工位的定位精度要求。槽体一侧立壁上开设的圆形通孔，是为锁紧销、定位柱塞预留的安装位，当滑动件移动到指定工位后，定位柱塞可直接伸入该孔完成锁止，

　　无需额外加装独立的锁止支架，减少整体装配的零件数量。构件顶部延伸出的带弧形缺口凸耳结构，主要用于和配套的摆杆类触发件配合，弧形缺口的曲率和摆杆端部的圆柱头曲率完全匹配，当摆杆下压时，圆柱头刚好嵌入缺口内，一方面可以触发到位检测信号，另一方面可以对构件自身的竖向位置做辅助约束，避免槽体受侧向力时出现翘曲变形。从安装边界来看，构件底部为平整安装面，预留的四个沉头安装孔沿槽体长度方向对称分布，孔位间距适配常规工业铝型材的中心槽距，可直接通过内六角螺丝固定在铝型材工作台面或是工装基板上，安装时无需额外做打孔适配，降低现场装配的调整工作量。槽体的立壁厚度经过受力校核，在承受500N的侧向挡停冲击力时，立壁的最大变形量不超过0.1mm，

　　不会因为长期受冲击出现塑性变形，满足生产线3年以上的连续使用强度要求。设计时特意将槽体的入口端做了0.2mm的倒角导向处理，方便配套滑动件快速嵌入槽内，即使工件上料时存在小幅位置偏差，也能顺着倒角滑入定位槽，减少上料机构的对位精度要求，提升整线的运行稳定性。凸耳部分和主体槽体采用一体化构型，不存在拼接焊缝，整体受力传递路径连续，长期受摆杆反复冲击也不会出现连接部位断裂的问题，相比焊接拼接的同功能构件，结构强度提升40%以上。在实际选型应用时，需要注意槽体内腔的宽度尺寸和待配合滑动件的厚度公差匹配，若用于有切削液、粉尘的加工工位，可在槽体底部预留排屑缺口，避免切屑堆积在槽内影响滑动顺畅度，该构件的结构构型也可根据实际安装空间做等比例缩放，适配不同载荷等级的限位定位需求。
