带斜向定位挡边的多孔安装基座结构

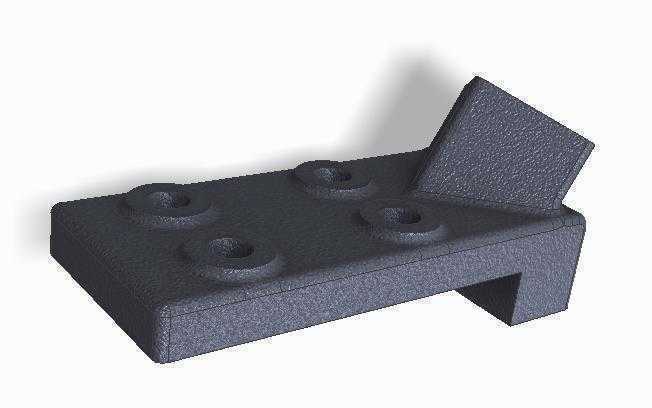

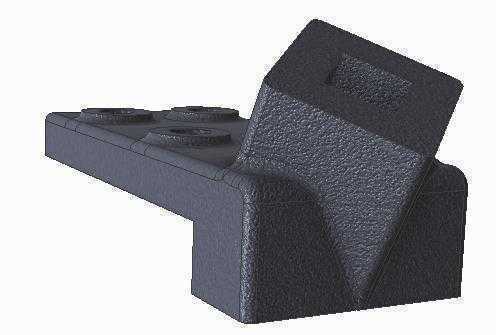

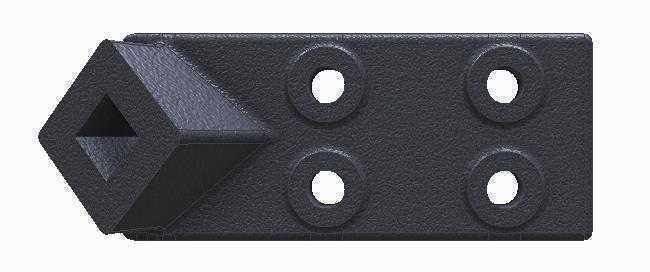

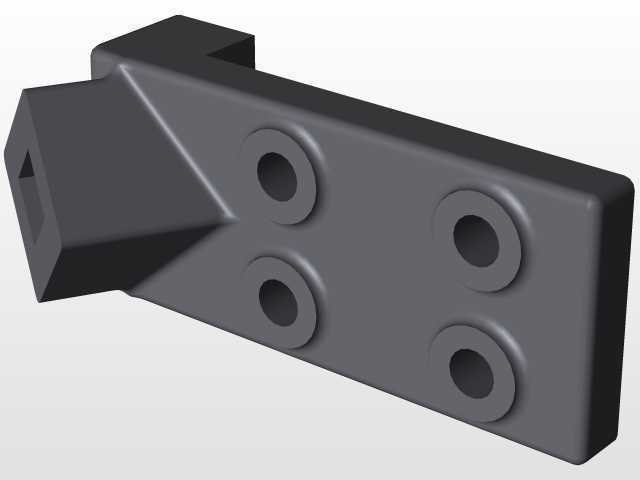

　　在非标自动化生产线的工位定位、小型工装夹具的承载搭建以及轻型检测设备的台面固定场景中，这类带斜向定位挡边的多孔安装基座是十分常用的支撑构件，很多一线结构工程师在做工位布局时，都会优先选用这类一体成型的基座做基础固定单元，省去额外拼接定位块的装配工序。从实际使用场景来看，这类基座常被布置在流水线侧边的工件预定位工位，斜向挡边的角度刚好匹配待加工工件的侧边倒角，工件顺着输送线滑入工位时，能直接靠在斜挡边上完成粗定位，不需要额外加装气缸推块做预对齐，对于小尺寸五金件的上料工位来说，能有效简化上料机构的结构复杂度。基座主体采用L型截面的块状结构设计，底部的水平安装面做了加厚处理，四个沉头安装孔均匀分布在水平台面上，

　　孔位的沉头深度刚好适配常用的内六角圆柱头螺栓，安装后螺栓头不会高出基座平面，避免放置工件时出现干涉。斜向挡边与水平基座为一体加工成型，衔接处做了小圆角过渡，避免应力集中导致长期受侧向力时出现挡边断裂的问题，挡边的工作面做了平面度处理，与工件接触时不会出现点接触导致的定位偏差。从设计思路上看，这类基座没有做多余的减重镂空，整体采用实心结构，就是为了保证在承受工件侧向冲击力时不会出现形变，很多新手工程师在做这类基座时会盲目做减重槽，反而导致基座刚性不足，在频繁的工件碰撞下出现定位面偏移，直接影响后续工位的加工精度。安装边界方面，基座的底部侧边做了让位缺口，刚好可以卡在流水线型材的台面上，安装时不需要额外做定位靠山，

　　直接将缺口对齐型材侧边就能快速找正安装位置，四个安装孔的孔距匹配标准铝型材的槽间距，可以直接用T型螺栓从型材槽内穿入固定，不需要在型材上额外打孔，适配市面上主流的40系列、50系列工业铝型材搭建的机架。在实际装配调试时，这类基座的斜挡边角度经过公差校核，与工件的贴合面间隙控制在0.1mm以内，既不会因为间隙过大导致定位不准，也不会因为间隙过小出现工件卡滞无法顺利滑入工位的问题。基座的水平承载面粗糙度控制在Ra3.2，放置工件时不会因为表面过于光滑出现工件滑移，也不会因为粗糙度过高刮伤工件的表面涂层。很多做小型装配工位设计的工程师会忽略这类基础基座的细节设计，比如沉头孔的倒角大小、挡边的过渡圆角、底部让位缺口的尺寸公差，

　　这些细节往往会直接影响现场装配的效率和后续使用的稳定性，比如沉头孔如果没有做足够的倒角，螺栓拧入时很容易刮伤孔边的涂层，长期使用后锈迹会污染工作台面；挡边如果没有做过渡圆角，工件频繁碰撞下很容易在尖角处出现崩缺，导致定位基准失效。这类基座还可以根据实际工位的需求，在水平台面上额外加装小型的压紧气缸或者检测传感器，四个安装孔之间的预留空间足够布置小型的气动元件，不需要额外拓展安装板，进一步压缩工位的占用空间。在轻型检测设备的固定场景中，这类基座也可以作为传感器的安装支架，斜向挡边刚好可以作为传感器的发射端角度基准，不需要额外调整传感器的安装角度，直接将传感器固定在挡边上就能对准检测位置，大幅缩短现场调试的时间。从受力角度分析，基座的L型结构将侧向冲击力直接传递到下方的安装型材上，斜挡边的倾斜角度刚好将工件的撞击力分解为垂直和水平两个方向的分力，垂直方向的分力直接作用在基座承载面上，不会对安装螺栓造成额外的剪切力，有效提升螺栓的使用寿命，避免长期受冲击出现螺栓松动的问题。
