铰接式管路连接分流阀结构三维设计

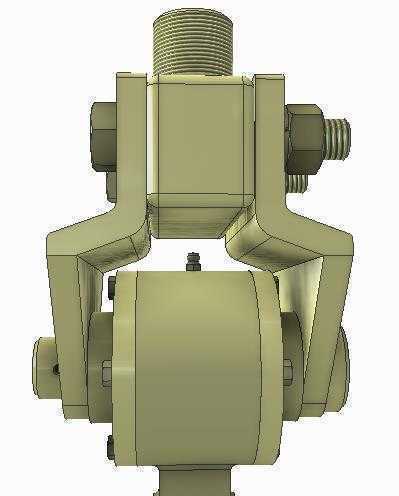

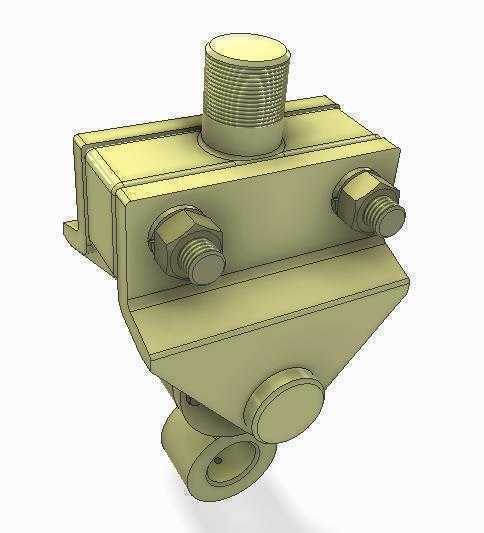

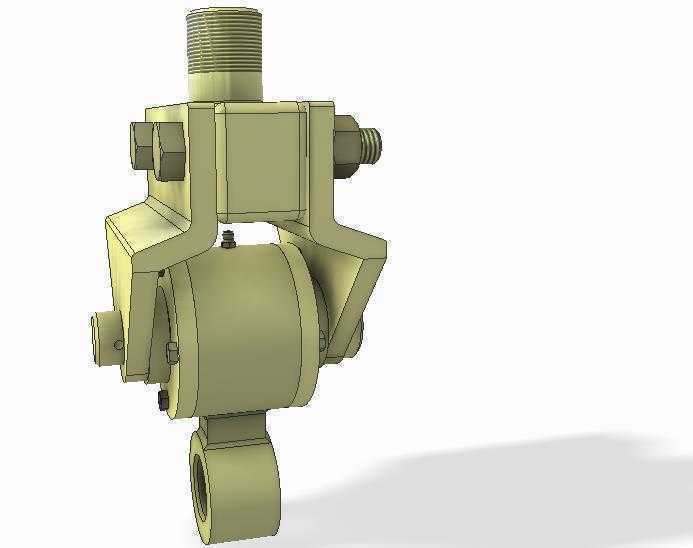

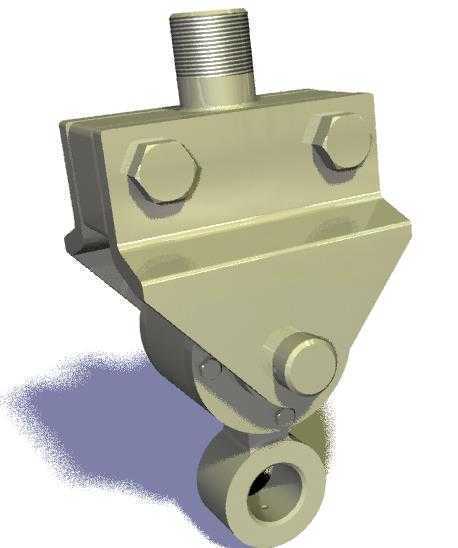

　　在工业流体输送管路系统的布设场景里，经常会遇到主管路需要分出支路、同时连接端存在角度偏转需求的工况，这类场景下常规的固定式三通接头很难适配安装空间的角度偏差，强行安装会给管路带来持续的装配内应力，长期运行下容易出现密封面渗漏、接头螺纹疲劳断裂的问题，这款铰接式分流结构的阀件，就是针对这类带角度补偿需求的管路分流场景开发的。从结构设计逻辑来看，上部的外螺纹接头是主介质入口，加工的标准管螺纹可以直接和上游的输送主管路旋合连接，螺纹段的长度预留了足够的密封缠绕空间，不管是用生料带辅助密封还是搭配组合密封垫圈，都能保证入口端的连接可靠性。上部的方形阀体本体内部做了平滑的流道过渡，没有直角式的流道突变，能减少介质流经时的局部阻力损失，

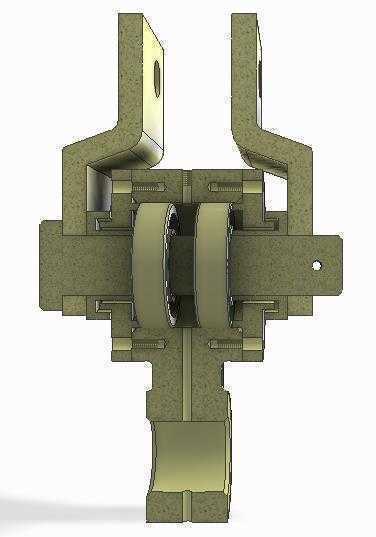

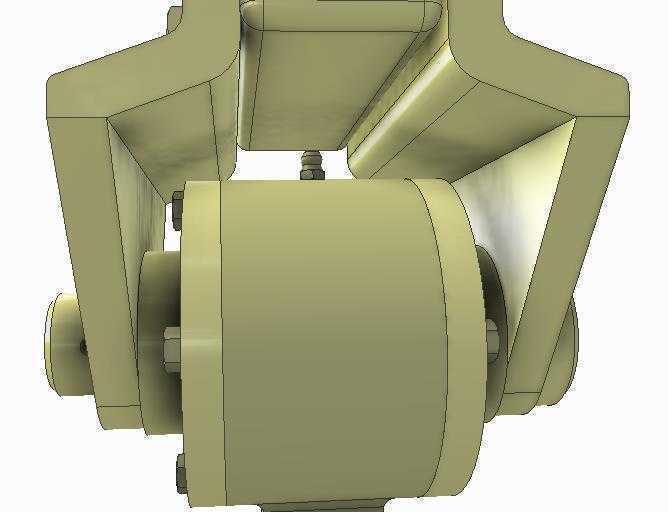

　　避免介质内的固体杂质在流道拐角处堆积卡滞。阀体两侧的六角螺塞是工艺孔的封堵结构，加工流道时从两侧开孔完成内部型腔加工后，用螺塞封堵并加装密封垫，既降低了异形流道的加工难度，也给后续的流道清理、维护预留了操作空间，不需要整体拆解阀件就能完成内部杂质的冲洗。下部的铰接摆动组件是整个结构的核心功能段，通过销轴把上部阀体和下部的接头体连接在一起，铰接面做了精密的研磨处理，配合内置的密封件，既可以让下部接头在一定角度范围内自由摆动，补偿管路安装时的角度偏差，也能保证铰接转动位置的密封性能，不会因为角度调整出现介质渗漏。下部的带孔吊耳式接头是支路介质的出口，内孔的尺寸和上部入口的通径做了匹配设计，不会因为通径突变造成支路流量不足，

　　接头上的连接孔可以通过销轴或者螺栓和下游的管路支架、执行机构做柔性连接，适配不同安装角度下的固定需求。从安装边界尺寸来看，上部螺纹段的外径适配常规的中低压管路连接规格，方形阀体的对边尺寸预留了标准扳手的操作空间，安装时不需要特制工装，用普通的活动扳手或者呆扳手就能完成上部接头的旋紧操作，不会因为外形结构特殊造成安装卡滞。铰接部分的摆动角度覆盖了现场安装常见的偏差范围，不需要额外加工过渡接头就能补偿±15°范围内的管路角度错位，能有效减少现场安装的配件种类，降低施工难度。在实际使用场景中，这类阀件结构常应用在工程机械的液压管路系统、车间压缩空气分支管路、中小型给排水管路的角度调整段，相比固定式的三通接头，

　　它的铰接结构可以抵消设备运行时的小幅振动传递，避免管路接头因为长期振动出现松脱渗漏；相比带软管的柔性连接，它的金属刚性结构耐压等级更高，使用寿命更长，不需要定期更换老化的软管组件，维护成本更低。设计过程中针对铰接位置的密封做了专项优化，密封槽的尺寸公差按照中低压流体密封的标准设定，既保证密封件有足够的压缩量实现密封，也不会因为压缩量过大造成转动阻力过大、密封件过早磨损的问题。阀体的外部轮廓做了倒角处理，没有尖锐的加工棱角，避免安装过程中划伤操作人员，也减少了外部磕碰造成阀体变形的概率。流道的内壁粗糙度按照流体输送零件的加工要求控制，减少介质流动时的紊流产生，降低输送过程中的压力损失，对于粘度较高的介质输送场景，这种平滑流道的设计也能减少介质附着在流道壁的残留量，避免长期使用后出现流道堵塞的问题。下部铰接接头的连接孔做了同轴度公差控制，和连接销轴配合时间隙均匀，不会出现偏载造成的转动卡滞，销轴的端部用挡圈做轴向固定，避免设备运行过程中销轴脱出造成结构失效，整体结构没有易损的小零件外露，适合在工况相对复杂、有一定粉尘或者飞溅杂质的现场环境使用，不需要额外加装防护装置就能稳定运行。
