带槽铰接座连接结构

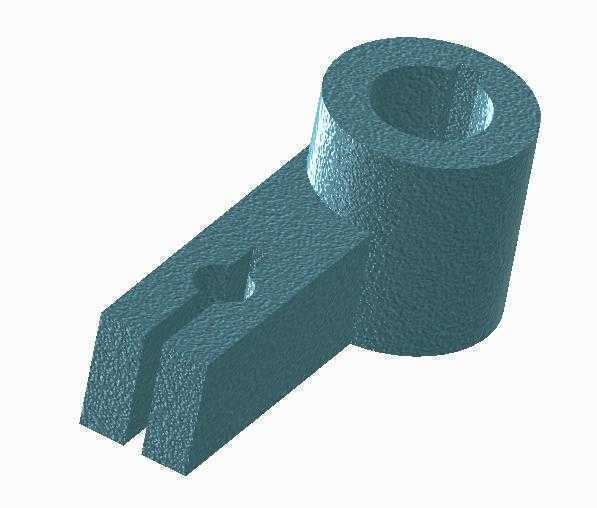

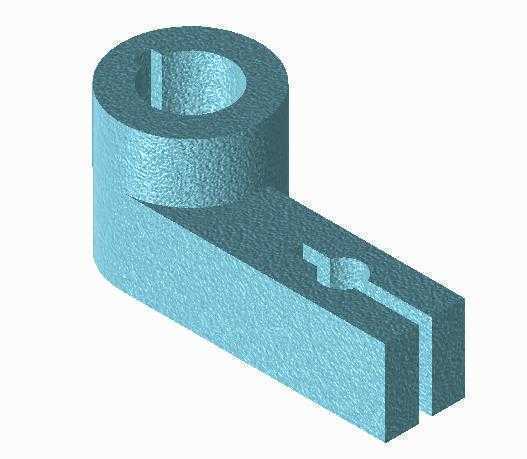

　　该构件属于机械传动系统中的铰接连接类零件，常见于轻工自动化输送线、小型工装夹具的摆臂联动结构、手动操作机构的转动连接节点中，主要承担两个相对摆动部件之间的铰接支撑与扭矩传递作用，在手动压合工装、小型物料分拣摆杆机构、设备检修门的阻尼铰接结构中都能见到同类型结构的应用。从结构设计逻辑来看，上部的筒状铰接孔为核心转动配合区域，孔内预留的单键槽结构，用于和铰接轴实现周向固定，避免铰接部位在承受往复摆动扭矩时出现轴与孔的相对打滑，保证扭矩传递的稳定性，筒身的壁厚经过受力校核，在满足径向承载需求的前提下尽可能缩减了非受力区域的材料厚度，兼顾结构强度与零件自重控制。下部延伸出的叉型开槽结构为从动部件连接端，

　　槽内预留的圆形定位凸台用于和配套摆杆的定位孔配合，实现安装时的快速对位，槽体的宽度尺寸与配套连接件的厚度采用间隙配合公差，既保证装配时的顺畅度，也能避免配合间隙过大导致的摆动旷量，槽体末端的直角结构做了微小的倒角处理，消除加工应力集中的同时，也避免装配时锐边划伤操作人员或配套零件表面。设计过程中优先考虑了零件的加工工艺性，整体结构采用规则的柱体与块体组合，没有复杂的曲面特征，既可以采用金属铣削加工成型，也适用于粉末冶金、工程塑料注塑的批量生产工艺，能够适配不同成本预算的应用场景。从安装边界来看，上部铰接孔的轴向长度与配套安装座的支撑间距匹配，安装时铰接孔两端与支撑座端面预留0.1至0.2毫米的轴向间隙，避免转动时出现端面摩擦卡滞；

　　下部叉槽的深度满足配套连接件的插入深度要求，槽内定位凸台的高度略高于槽体平面，装配后能够完全嵌入配套零件的定位孔内，承受横向剪切力，避免连接螺栓单独受剪导致的连接失效。在实际工况中，该类零件承受的载荷主要为往复摆动的弯曲载荷，因此筒身与下部叉体的过渡位置做了圆弧过渡处理，避免直角过渡带来的应力集中，在长期往复摆动的工况下能够有效降低疲劳断裂的风险。铰接孔的内孔表面粗糙度要求控制在Ra1.6至Ra3.2之间，保证与铰接轴配合时的转动顺畅度，减少长期转动带来的磨损，延长零件的使用寿命；下部叉槽的两个内侧面要求平行度公差控制在0.05毫米以内，避免装配后连接件出现偏斜，导致整个摆臂机构运动卡滞。该结构没有冗余的设计特征，

　　所有结构特征都服务于铰接转动、扭矩传递、部件连接的核心功能，没有多余的装饰性结构，完全从功能实现与加工可行性角度出发完成结构设计，能够适配多数中低载荷的摆动连接场景，在小型非标自动化设备、手动操作工装、民用机械的操作机构中具备较高的通用性，设计时预留的公差余量也能够适配不同加工精度的生产条件，降低批量生产时的加工难度与废品率。
