悬架系统连接固定支撑结构件

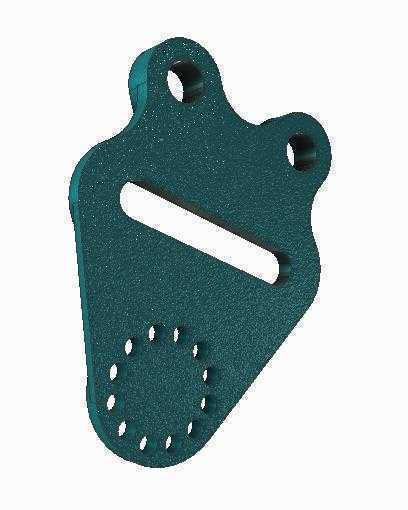

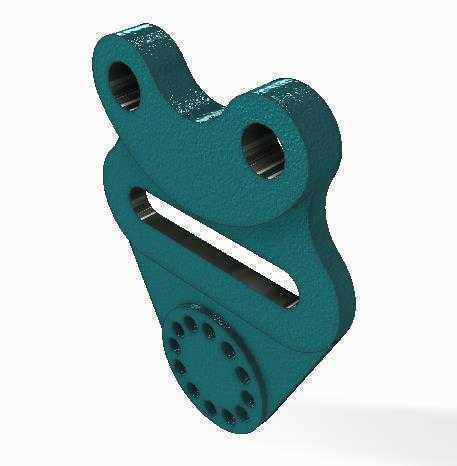

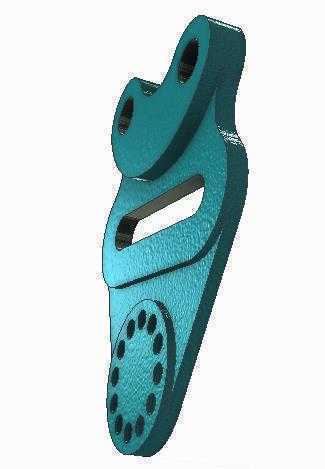

　　该结构件属于底盘行走系统的核心受力连接件，主要应用在非独立悬架的摆臂与车架衔接位置，承担行驶过程中多方向载荷的传递作用。日常作业场景里，车辆经过颠簸路面时，车轮端的纵向冲击、侧向支撑力以及制动带来的反向力矩，都会通过这个构件传递到车架主体，因此结构的强度冗余和安装定位精度直接影响整车行驶的操控稳定性与部件使用寿命。从结构设计逻辑来看，构件上部设置的两个同轴铰接孔，用于穿装连接销轴，实现与车架端安装支座的铰接配合，孔位的同轴度公差控制在0.02mm以内，避免销轴安装后出现卡滞、偏磨的问题；中部开设的长条形通槽，是为了给相邻的拉杆组件预留运动避让空间，防止悬架跳动过程中构件与拉杆发生运动干涉，槽边做了R2的圆角过渡，消除应力集中点，

　　避免长期交变载荷下出现裂纹萌生的情况。下部的环形法兰面均匀分布了12个螺栓过孔，用于和下摆臂的端面进行刚性连接，孔位的位置度公差按照GB/T 1184的K级精度管控，保证装配后连接面的贴合度达到85%以上，防止螺栓受剪出现松动。构件整体采用等强度设计思路，主体壁厚根据受力仿真结果做了差异化设置，铰接孔周边的壁厚比非受力区域厚3mm，长槽两侧的筋位做了圆弧过渡，下部法兰与主体衔接位置做了拔模斜度适配铸造工艺要求，既保证了整体结构的刚度，又尽可能控制了构件的自重，降低簧下质量对悬架响应速度的影响。安装边界方面，上部两个铰接孔的中心距为72mm，孔径为14mm，适配标准的M12铰接销轴；中部避让槽的宽度为12mm，有效行程长度为58mm，

　　可满足悬架上下跳动120mm行程内的避让需求；下部法兰的分度圆直径为64mm，螺栓过孔直径为8.5mm，适配M8的高强度连接螺栓，安装时法兰面与摆臂端面之间需要加装0.5mm厚的调整垫片，用来补偿装配累计误差，保证铰接孔的轴线与车架安装面保持平行。实际使用过程中，该构件的受力状态以交变弯曲载荷和冲击载荷为主，因此建模阶段对所有的棱边都做了倒钝处理，所有的孔口都做了1×45°的倒角，既方便装配时销轴和螺栓的导入，也能消除加工过程中产生的毛刺应力。结构的外形轮廓没有多余的突出结构，避免车辆行驶过程中被飞溅的碎石击打造成损伤，同时也给周边的线束、管路固定预留了足够的布置空间，不会与相邻部件发生位置冲突。
