皮耶萨14型异形连接支架结构设计

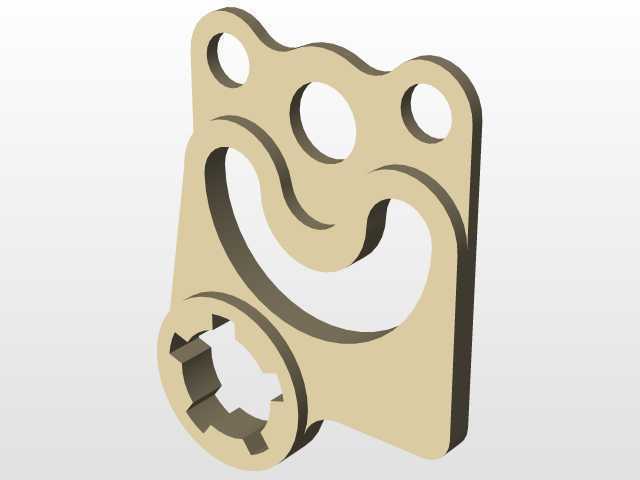

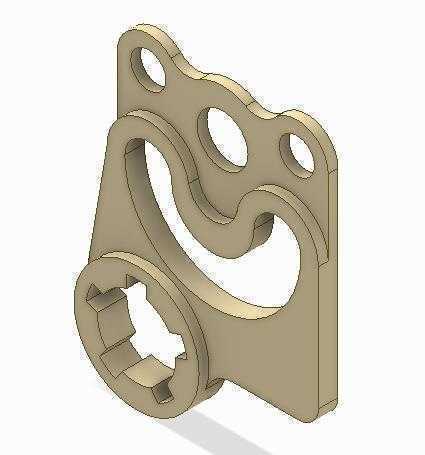

　　这类异形连接支架多应用在中小型动力传输机构的安装工位上，常见于户外作业小型设备、便携动力机具的传动端定位场景，核心作用是为相邻的传动构件提供稳定的安装基准，同时承担传动过程中产生的径向、轴向复合载荷，避免传动部件运行时出现偏移、窜动问题。从结构设计逻辑来看，该零件采用一体化板式成型思路，整体为等厚板材加工构型，没有多余的拼接结构，能在保证结构强度的前提下尽可能压缩零件自身重量，适配对安装空间、整机重量有严格限制的便携类设备装配需求。零件左下角设置的带内齿的花键孔是核心的动力衔接位，内齿的齿形参数完全匹配对应传动轴的外花键规格，装配后可实现无滑差的扭矩传递，孔位周边做了局部加厚的凸台结构，能分散花键啮合时产生的局部应力，

　　避免长期交变载荷下孔位边缘出现裂纹失效。零件上部排布的三个不同孔径的光孔是安装固定位，三个孔位的中心距严格匹配对应安装基座的螺柱位置，装配时可通过穿装螺栓将支架完全锁固在基座上，不同孔径的设计对应不同规格的紧固螺栓，能根据不同位置的受力大小匹配对应强度的紧固件，比如靠近传动端的孔位受力最大，对应孔径也最大，可适配更高强度等级的螺栓，远离传动端的孔位受力较小，适配小规格螺栓即可满足固定需求，兼顾连接强度与装配轻量化要求。零件中部的异形镂空区域并非减重设计，而是为相邻的摆动传动构件预留的运动避让空间，当传动端的摆动臂绕轴做往复摆动时，该镂空区域的轮廓完全覆盖摆动臂的运动包络线，可避免支架与运动构件发生运动干涉，

　　镂空区域的边缘全部做了圆弧过渡处理，没有尖锐的直角结构，一方面能减少应力集中点，提升零件整体的抗疲劳性能，另一方面也能避免装配、检修过程中尖锐边角划伤操作人员。从安装边界来看，该零件的整体外轮廓完全适配对应安装腔的内部空间，零件外侧的异形曲面与安装腔内壁的定位面完全贴合，装配时可通过曲面贴合实现快速定位，不需要额外做对位调整，能有效提升装配效率。零件的厚度方向尺寸与安装腔的预留间隙完全匹配，装配后不会出现轴向窜动，所有孔位的端面都做了锪平处理，保证螺栓紧固时端面与螺栓头完全贴合，避免螺栓出现偏载受力的问题。在实际工况中，这类支架需要长期承受传动过程中的振动载荷，因此结构设计时特意将高应力区域的材料做了连续性布置，

　　从花键孔到上部安装孔之间的连接筋采用了大圆弧过渡的流线型构型，能让应力传递路径更加顺畅，避免局部应力集中导致的零件断裂。零件上所有的孔位边缘都做了小尺寸的倒角处理，既可以去除加工产生的毛刺，也能在装配时起到导向作用，方便轴类零件、紧固件的快速穿装。不同于常规的标准安装支架，这类异形支架的结构完全匹配特定设备的传动布局，没有通用互换性，因此建模过程中需要严格把控每一处轮廓的尺寸精度，尤其是花键孔的齿形参数、安装孔的位置度、避让区域的轮廓公差，都需要与对应配合零件的尺寸做匹配校验，避免实际加工装配后出现干涉、连接不牢的问题。在实际应用场景中，这类支架多采用金属板材冲压或者铣削成型，表面做防锈氧化处理，可适应户外潮湿、多粉尘的作业环境，不需要频繁做维护更换，能有效降低设备的后期运维成本。
