多孔铰接式机械连接支座结构设计

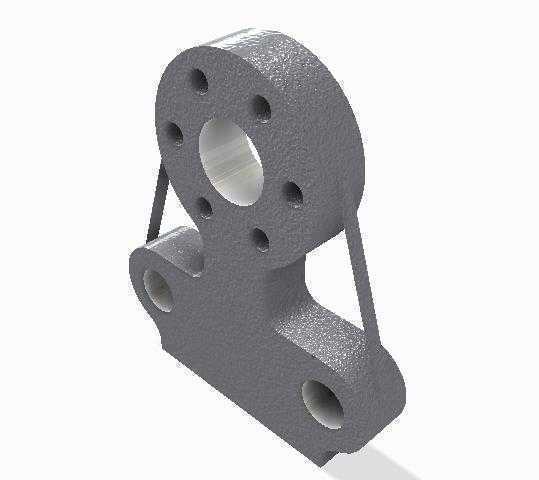

　　这类带多孔法兰盘的铰接支座，在轻工输送线、小型自动化装配工位的摆臂驱动单元里应用十分普遍，日常接触的皮带张紧摆臂、工位翻转定位架的铰接基座，大多采用类似的结构逻辑。从实际使用场景来看，这类支座需要同时承担径向承载与铰接摆动的双重功能，上端的多孔法兰盘主要用于固定回转类执行元件的安装端面，六个沿圆周均匀分布的安装孔，能够适配不同角向安装位置的调整需求，不需要重新加工定位孔就能完成元件的周向角度微调，适配现场安装时的管线走位、干涉规避需求。中间的大直径通孔是核心的回转配合位，孔壁的加工精度直接决定了铰接轴的回转顺畅度，设计时需要根据配合轴的公差带选择对应的基孔制配合间隙，既要避免间隙过大导致的回转晃动，也要防止间隙过小造成的装配卡滞、

　　运转发热问题。下端延伸出的两个带通孔的支耳，是整个支座的铰接摆动支点，两个支耳的同轴度公差需要严格控制，否则穿装铰接销轴时会出现别劲问题，长期摆动工况下会加剧销轴与孔壁的偏磨，缩短零件的使用寿命。两个支耳之间的镂空区域，是为了给摆臂的连接端预留摆动空间，避免摆臂在设定角度范围内回转时与支座本体发生结构干涉，同时镂空结构也能在保证整体结构强度的前提下，降低零件的整体重量，减少铸造环节的材料消耗。从结构强度设计的角度来看，法兰盘与支耳连接的过渡区域做了圆弧加厚处理，这个位置是整个零件的应力集中区，当上端法兰承受偏载力矩、下端支耳承受铰接反力时，过渡圆角能够分散应力传递路径，避免应力集中导致的零件断裂失效，尤其是在频繁往复摆动的工况下，

　　过渡区域的结构强度直接决定了整个支座的疲劳寿命。零件侧面的加强筋结构，连接了法兰盘外缘与下端支耳的侧边，进一步提升了整体的抗扭刚度，避免法兰盘在承受侧向载荷时发生变形，保证上端安装元件的位置精度。在安装边界方面，这类支座的安装基准是下端两个支耳的铰接孔轴线，设计时需要明确法兰盘端面与铰接孔轴线的垂直度公差，以及法兰中心孔轴线与铰接孔轴线的中心距尺寸，这两个尺寸直接决定了上端安装元件的回转中心与摆动支点的相对位置精度，一旦尺寸偏差过大，会导致整个摆臂机构的运动轨迹出现偏差，出现卡滞、定位不准的问题。实际建模过程中，需要重点关注各个孔位的位置度公差标注，尤其是法兰盘上的安装孔，要保证与配套元件的安装孔位完全匹配，

　　同时支耳上的铰接孔需要预留润滑脂槽的设计空间，方便日常维护时加注润滑脂，降低铰接副的磨损速率。零件的毛坯采用铸铁铸造工艺，表面做喷丸处理提升表面疲劳强度，各个配合孔位需要经过镗削精加工，保证尺寸精度与表面粗糙度符合装配要求。在实际选型应用时，需要根据上端承载元件的重量、摆动频率、最大偏载力矩来校核支耳的厚度、法兰盘的厚度以及加强筋的尺寸，确保在最大载荷工况下零件的变形量在允许范围内，不会出现塑性变形或者断裂问题。这类结构的设计难点在于平衡结构强度与安装空间的矛盾，既要保证足够的承载能力，又要控制整体的外形尺寸，避免占用过多的设备安装空间，同时还要兼顾加工工艺性，尽量减少复杂的加工工序，降低零件的制造成本。
