皮耶萨系列卡拉德尔柏拉图连接构件

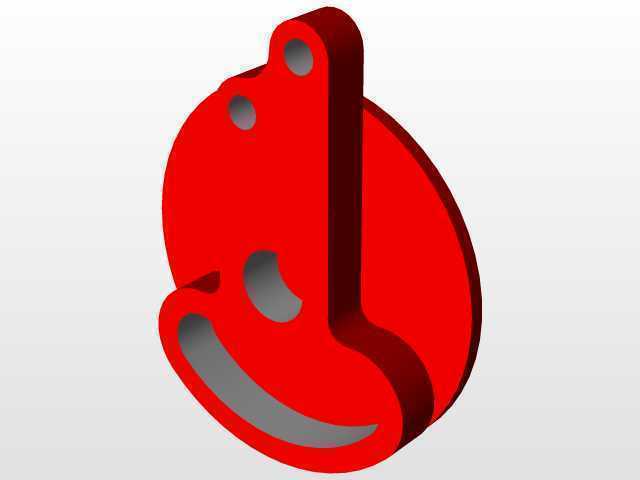

　　该异形连接构件属于传动链路中的核心铰接承载件，常见于重载输送设备的张紧调节端、小型工程机械的连杆铰接点位，以及轻工自动化生产线的摆臂驱动节点，在整套机构中承担动力传递、角度限位、多部件铰接定位的复合作用，区别于标准铰接件的单一轴孔承载设计，该构件通过多轴孔布局实现单零件同时对接三个运动副的功能，可有效减少装配链路中的零件数量，降低累计装配误差带来的传动卡顿问题。从实际装配场景来看，构件主体的大直径弧形槽为核心运动避让区域，该区域在装配后会与配套的偏心轮或者弧形导轨配合，实现摆角范围内的平滑滑动，槽体内壁的金属裸露区域为精加工摩擦面，表面粗糙度需要控制在Ra1.6以内，才能保证长期往复运动下的耐磨性能，避免出现卡滞、异响等问题。

　　构件上部的两个平行同轴小孔为铰接固定孔，用于穿装定位销轴，将构件与固定机架端的支座连接，两个孔的同轴度公差需要控制在0.02mm以内，否则会出现销轴装配后别劲、转动阻力过大的问题，孔位周边的加厚凸台是经过受力仿真优化后的结构，在不额外增加整体零件重量的前提下，提升了孔位周边的抗剪切强度，能够承受往复摆动带来的交变冲击载荷，避免长期使用后孔位出现变形、开裂的失效问题。构件中部的大直径通孔为动力输入轴安装位，该孔与驱动轴采用过渡配合，装配后通过键槽传递扭矩，孔位周边的环形凸起结构既可以提升轴孔的接触长度，保证配合的稳定性，也能作为轴向定位的贴合面，与轴端的挡圈配合实现构件的轴向限位，防止运转过程中出现轴向窜动。

　　设计阶段首先需要明确整套机构的摆角范围，以此确定弧形槽的弧度长度与极限位置，避免出现运动超程后构件与周边零件发生干涉的问题，同时要根据整套机构的额定载荷计算各孔位的受力大小，确定各部位的壁厚与加强结构的尺寸，在保证强度冗余的前提下尽可能缩减零件的整体体积与重量，降低运动过程中的惯性冲击。从安装边界来看，构件整体的最大外轮廓为类圆形结构，安装时需要预留出大于外轮廓直径15%的摆动空间，避免摆角运动时与周边的管线、其他结构件发生刮碰，弧形槽的中心与上部铰接孔的中心距为核心安装尺寸，该尺寸的公差会直接影响整套机构的摆动行程精度，加工时需要严格控制在±0.05mm以内。零件表面采用红色涂装处理，既可以起到防锈防腐的作用，

　　也能在设备运维过程中快速识别该运动构件，避免运维操作时误触运动部件引发安全问题，涂装前需要对零件表面进行抛丸处理，提升涂层的附着力，避免长期使用后涂层脱落。在实际选型适配时，需要核对三个安装孔的孔径、孔间距，以及弧形槽的曲率半径与行程范围，确保与现有机构的运动参数匹配，该构件相比传统的多零件拼接铰接结构，集成度更高，装配工序更简单，同时整体刚性更好，能够承受更大的交变冲击载荷，适合在中低速往复摆动的传动场景中使用，日常运维时只需要定期在各铰接孔位加注润滑脂，检查弧形槽摩擦面的磨损情况即可，维护成本较低。
