多耳带内花键连接支座结构设计

　　做传动系配套结构设计的时候，这类带多安装耳的内花键支座往往是容易被忽略但直接影响整机可靠性的部件，不少刚入行的工程师容易把它当成普通的固定支架来处理，最后要么出现花键磨损过快，要么安装耳受交变载荷断裂的问题。先从实际应用场景说起，这类结构常见于中小功率的传动换向节点，比如农用机械的分动箱输出端、小型工程机械的操纵机构连接位、轻工设备的间歇传动单元，它的核心作用不是单纯的支撑，而是同时承担花键轴的径向定位、扭矩传递过程中的反力矩承载，以及整个传动单元和主机架的连接固定，三个功能缺一个，这个零件的设计就算不合格。

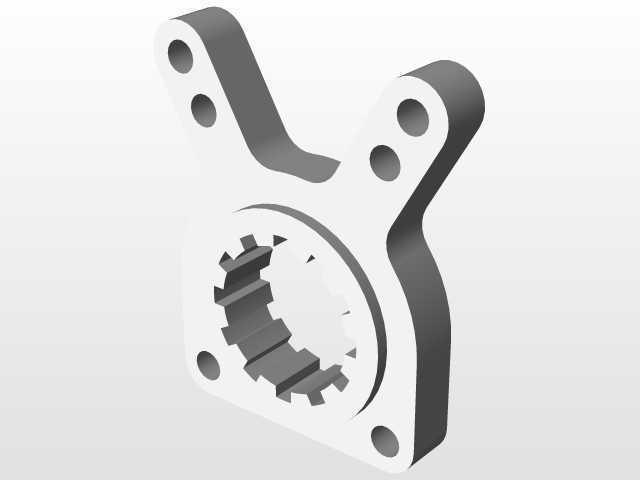

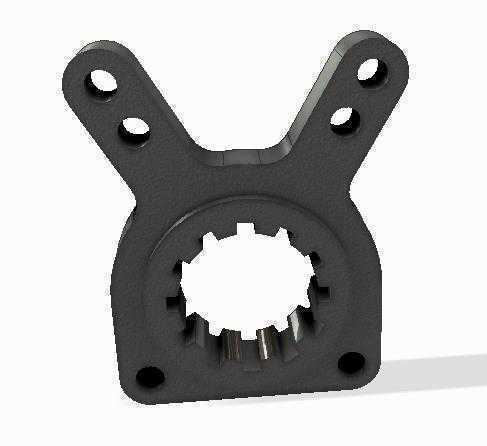

　　说设计思路的时候，得先从载荷边界倒推，而不是先画外形。首先要匹配的内花键参数，得先确认配套轴的花键标准，是矩形花键还是渐开线花键，齿侧配合间隙选多大，这直接决定了中心毂部的壁厚——很多人设计的时候只看轴的直径选毂厚，忽略了花键齿根的应力集中，实际上花键配合段的毂体外径，至少要比花键大径留出1.2-1.5倍的齿高余量，不然扭矩波动的时候，齿根位置的应力会直接传导到毂体外壁，很容易出现贯穿性裂纹。然后看几个安装耳的布局，图里的三个安装耳不是随便摆角度的，两个向上延伸的耳座和一个侧伸的耳座，角度是根据主机架的安装梁位置来定的，每个耳座上的安装孔中心到毂体中心的距离，要保证安装螺栓的时候有足够的扳手操作空间，同时孔位的同轴度、孔端面和安装面的垂直度，都要在形位公差里明确标注，不然装的时候螺栓会受附加剪切力，设备运行久了螺栓容易断。

　　再讲实际用途对应的功能特性，这个零件的中心花键孔是和滑动或者固定的花键轴配合的，所以毂体的内孔端面要做倒角处理，方便轴的装配导入，同时花键段的长度要比配合轴的花键长度短2-3mm，避免轴端顶到支座端面造成装配不到位。几个安装耳的厚度不是统一的，承载主反力矩的那个侧伸耳座，厚度要比另外两个辅助定位的耳座厚20%左右，因为设备正反转切换的时候，最大的反力矩会直接作用在这个耳座的安装孔位，要是厚度不够，很容易出现孔位变形，导致整个支座偏移，花键的同轴度超差，最后出现传动卡滞、磨损加剧的问题。另外，毂体和安装耳的连接位置，必须做足够大的铸造圆角或者机加工圆角，不能做直角连接，直角位置的应力集中系数能达到圆角过渡的3倍以上，交变载荷下很容易从转角位置开裂。

　　说到外形尺寸和安装边界，设计的时候首先要确定安装平面的基准，也就是支座和主机架贴合的那个端面，这个面的平面度要求至少要达到IT8级，不然装上去之后支座是歪的，花键轴的同轴度根本保证不了。每个安装耳上的通孔，要比配套的安装螺栓直径大0.5-1mm，留出装配调整的余量，但是间隙不能太大，不然定位精度不够。整个零件的外轮廓尺寸，要考虑和周边部件的间隙，比如旁边的传动齿轮、操纵拉杆，至少要留出5mm以上的安全间隙，避免运行过程中出现运动干涉。另外，零件的减重设计不能随便做，不要为了好看在毂体或者耳座上挖没必要的减重孔，尤其是承载的耳座位置，减重孔会直接切断应力传导路径，反而降低结构强度，真要控制重量的话，可以在非承载的毂体外壁位置做少量的减薄处理，但是要保证壁厚均匀，避免铸造或者加工的时候出现变形。

　　实际选型适配的时候，还要考虑零件的材质和处理工艺，如果是用在经常有正反转、冲击载荷的场合，材质要选铸钢或者球墨铸铁，不能用普通灰铸铁，灰铸铁的韧性差，受冲击容易断裂；如果是用在载荷平稳的轻工设备上，灰铸铁加上适当的加强筋也能满足要求，成本还低。花键孔的加工精度，要是传递固定扭矩的话，选一般精度的拉削加工就行，要是有轴向滑动的花键配合，花键齿面还要做高频淬火处理，提高表面硬度，减少滑动磨损。安装的时候，要先把支座的贴合面和机架的安装面清理干净，不能有焊渣、毛刺，不然会导致安装倾斜，螺栓紧固的时候要按对角顺序拧紧，保证每个安装耳的受力均匀，不要单个螺栓一次拧死，不然会造成耳座局部应力过大，运行过程中出现断裂。很多现场出现的支座失效问题，其实不是设计强度不够，而是安装的时候没按规范来，导致附加载荷超过了零件的设计承载上限。

　　另外，这个零件的维护便利性也要在设计阶段考虑到，比如花键孔的位置要留出足够的注油空间，方便定期给花键配合位置加注润滑脂，减少磨损；安装螺栓的位置要留出操作空间，不用拆周边其他部件就能完成螺栓的紧固和更换，不然后期维护的时候要拆一大堆零件，会大幅增加设备的维护成本。不要小看这类不起眼的支撑连接部件，整个传动系统的可靠性，往往就是被这些小零件的设计缺陷拉低的，设计的时候多考虑现场的实际工况、安装维护的实际需求，比单纯堆材料、加厚度要有用得多。
