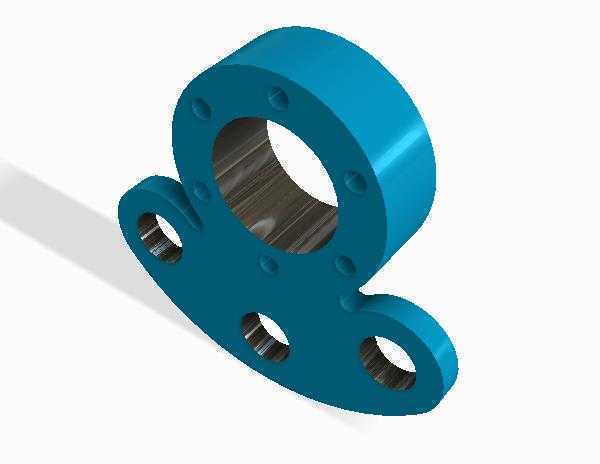

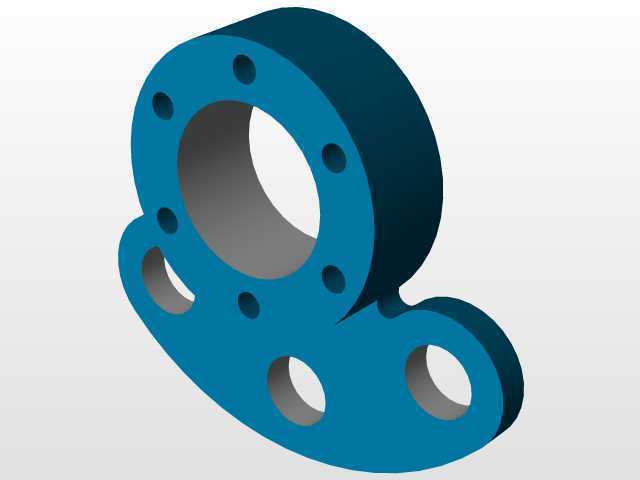

多安装孔异形法兰式连接基座结构

　　这类带多组安装孔的异形法兰连接结构，常出现在轻工输送线、小型自动化工作站的动力转接部位，主要承担轴系部件与机架之间的定位、载荷传递功能，区别于标准圆形法兰，其向外延伸的三个带孔耳座，是为了适配安装空间受限的设备内腔布局，避免相邻传动部件出现干涉。从结构设计逻辑来看，主体的大直径中心通孔是为穿装传动轴或轴承组件预留的通道，孔壁预留的粗糙度要求适配过渡配合的轴承外圈安装，不需要额外加装轴套就能实现径向定位；围绕中心孔均匀分布的六个小沉孔，是用来穿装内六角螺钉，将基座与后方的轴承端盖或者动力输出端壳体锁紧，沉孔结构可以保证螺钉安装后端面不突出，不会剐蹭到随轴转动的传动件。向外延伸的三个耳座上的通孔，孔径比主体上的锁紧孔更大，

　　是用来穿装规格更大的机架固定螺栓，三个耳座的角度分布并非均匀120度排布，而是根据实际安装面的型材位置做了偏移，其中两个耳座朝向斜下方，承担主要的竖向载荷，第三个耳座朝向侧上方，用来抵消轴系传动时产生的径向扭转力，避免长期运行后基座出现松动偏转。在安装边界的把控上，这类零件的轴向厚度需要匹配所安装轴承的轴向宽度，保证轴承装入后，端面与基座端面的差值在0.1到0.2毫米之间，既不会因为基座过厚导致端盖压不紧轴承出现窜动，也不会因为基座过薄导致轴承外圈缺少足够的支撑面，运行中出现外圈蠕变的问题。耳座的外伸长度需要控制在合理范围，过长会导致零件整体刚性下降，螺栓锁紧时耳座容易出现形变，过短则会导致固定螺栓的安装空间不足，

　　扳手无法正常伸入拧紧。实际应用中，这类异形基座相比标准法兰，能减少设备整体的安装占用空间，不需要额外加装转接板就能直接固定在异形截面的型材机架上，在小型包装设备、台式加工设备的主轴座安装场景中，能有效压缩设备的整体外形尺寸，同时减少装配环节的零件数量，降低累计装配误差。设计这类零件时，需要重点关注耳座与主体法兰衔接位置的圆角处理，不能直接做直角衔接，否则在承受交变载荷的工况下，衔接位置容易出现应力集中，长期运行后产生疲劳裂纹；所有安装孔的位置度公差需要控制在0.05毫米以内，保证安装时螺栓能顺利穿入，不会出现强行敲入螺栓导致孔位变形的问题。中心孔的同轴度需要与后端安装的轴承位保持一致，偏差过大会导致轴系转动时出现卡滞，增大传动阻力，

　　加速轴承磨损。零件的材质通常选用45号钢或者铸铝合金，根据载荷大小选择，重载场景下选用45号钢做调质处理，轻载高速场景下选用铸铝合金做阳极氧化处理，既能降低零件自重，也能提升表面的耐磨抗腐蚀性能。在三维建模过程中，需要先确定中心孔的基准轴线，再以此为基准排布周边的锁紧孔和耳座固定孔，先绘制主体法兰的截面轮廓，再拉伸生成主体结构，之后绘制耳座的轮廓做拉伸合并，最后对所有锐边做倒角处理，对衔接位置做圆角过渡，建模时需要注意沉孔的深度参数，要匹配所选螺钉的头部高度，保证螺钉锁紧后头部完全沉入沉孔内，不会突出零件表面。这类零件在实际装配时，需要先将轴承压入中心孔，再将轴穿入轴承内圈，之后通过耳座上的螺栓将基座固定在机架上，最后锁紧主体上的端盖螺钉，装配过程中需要使用扭力扳手按照对角顺序拧紧螺栓，避免单个螺栓受力过大导致零件形变，影响轴系的转动精度。
