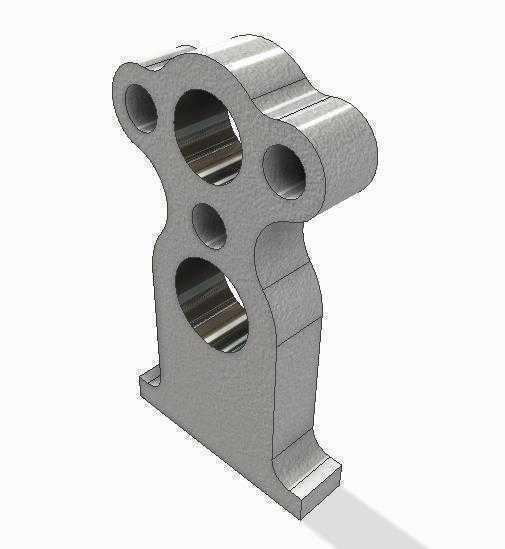

　　在小型传动机构、轻工自动化输送线以及台式专用加工设备的装配场景中，这类带多组同轴孔位的异形支撑件往往承担着轴系定位、相邻组件间隔支撑以及外部载荷分散传递的核心作用，区别于标准型材拼接的支撑结构，一体化铸造成型的该类构件能在有限安装空间内同时满足多组平行轴的安装定位需求，省去了多零件拼接带来的累计公差问题。从实际装配的边界条件来看，构件底部的平直安装边预留了足够的螺栓沉头空间，安装时可直接贴合设备基板的基准面完成定位，不需要额外加工调整垫片来补偿安装面的平面度误差，底部安装边的厚度经过载荷校核，能承受上部轴系运转时产生的径向跳动载荷，不会在长期交变载荷作用下出现安装边翘曲变形的问题。构件主体上分布的不同孔径通孔，

　　分别对应不同直径的传动轴安装需求，其中两组大直径孔位用于安装主传动的滚动轴承，孔位的同轴度公差控制在0.02mm以内，能保证轴承压装后内圈的旋转精度，避免轴系运转时出现卡滞或异常磨损；其余几组小直径孔位一方面用于安装定位销，完成相邻盖板或者端盖的精准定位，另一方面可作为润滑油路的预留通道，在高速运转场景下可直接在孔位内加装油嘴，实现轴承位置的定期润滑补给，不需要额外在构件本体上钻孔攻丝改造。设计阶段优先考虑了构件的受力路径优化，主体轮廓采用渐变的圆弧过渡替代直角转折，能有效降低应力集中系数，在承受轴系传递的冲击载荷时，圆弧过渡位置不会出现应力断裂的风险，同时在满足结构强度的前提下，构件非安装面的多余材料做了去除处理，

　　整体重量比同尺寸实心支撑件降低近40%，既减少了铸造环节的材料消耗，也降低了设备整体的装配重量。从实际使用场景出发，这类构件常配套应用在小型凸轮传动机构、台式分拣设备的动力输入端以及小型包装机械的辊系支撑位置，安装时不需要复杂的专用工装，只需通过底部安装边的两个螺栓孔完成初步固定，再以主轴承孔为基准找正轴系平行度后锁紧螺栓即可完成装配，后期维护时拆卸也十分便捷，不需要拆解周边相邻的其他组件就能单独将该构件拆下更换轴承。构件的外形轮廓没有多余的外凸结构，所有边角位置都做了R2左右的倒角处理，既避免了装配过程中锐边划伤操作人员的风险，也能在铸造脱模时减少边角缺料的铸造缺陷，提升毛坯件的成品率。孔位的排布经过反复的空间校核，

　　相邻孔位之间的壁厚满足最小铸造壁厚要求，不会在铸造时出现浇不足或者冷隔的缺陷，同时孔位之间的间隔距离也预留了轴承外圈的安装空间，压装轴承时不会出现相邻孔位壁面被挤压变形的问题。在设备实际运转过程中，该构件除了承担轴系的支撑定位作用外，本体的异形结构还能作为部分管线的走线依托，侧面的平直平面可用于固定行程开关或者传感器的安装支架，不需要额外在设备基板上加工安装孔位，进一步压缩了整机的装配空间。针对不同的使用工况，该构件的毛坯可采用铸铁或者铸铝材质加工，铸铁材质适用于重载、有轻微冲击的传动场景，铸铝材质则适用于对设备重量有严格要求的轻型自动化设备场景，两种材质的构件安装尺寸完全一致，可实现同安装位的快速互换，不需要调整周边其他零件的设计参数。
