异形多孔安装位机械连接端盖结构

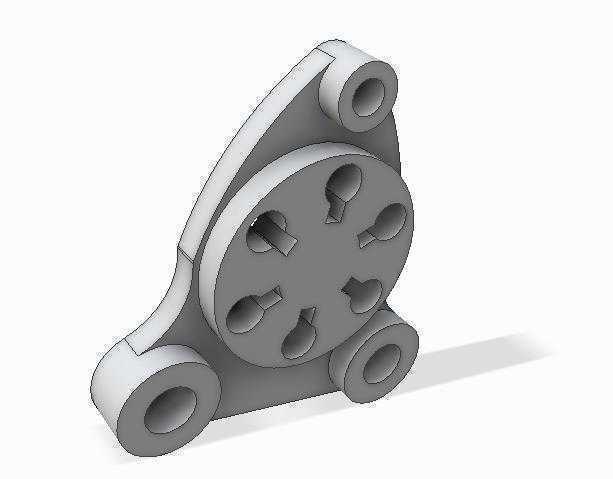

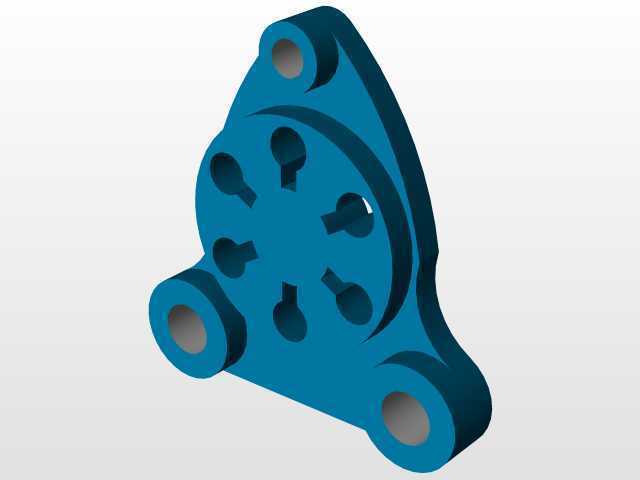

　　在小型流体动力元件、紧凑型传动模组的装配场景中，这类带三个周向分布安装耳的异形端盖结构，承担着腔体密封、内部元件定位、外部组件连接的多重作用，并非普通的平面封盖零件。从实际装配逻辑来看，三个带通孔的安装耳呈非对称三角分布，并非规则的120度等角排布，这种布局是为了适配安装基面的现有螺孔位置，避免与周边的管路接头、走线槽产生空间干涉，在狭小的设备安装腔体内，这种非对称安装位设计能大幅降低装配时的对位难度，不需要额外调整周边元件的位置就能完成端盖的固定。端盖中心的圆盘主体上，分布着多个不同截面形状的镂空孔，这些孔的作用并非单一的减重：其中带键槽轮廓的孔是内部传动轴的穿设定位位，能限制轴系的周向窜动；

　　其余几个异形通孔是流体通道或者弹性卡爪的让位槽，当端盖与腔体扣合后，内部的弹性定位销可以穿过这些孔，卡接在端盖外侧的限位槽内，实现无额外紧固件的快速预固定，减少装配时的零件数量。设计这类零件时，首先要确认的是安装耳的通孔中心距尺寸边界，三个安装耳的外轮廓圆弧要与安装基面的凸台边缘完全贴合，通孔的孔径要比固定螺栓的公称直径大0.2mm左右，预留装配时的位置调整余量，避免因为加工误差导致螺栓无法穿入。端盖与腔体配合的端面要设计0.15mm深度的密封槽，用来放置O型密封圈，密封槽的位置要避开所有镂空孔的边缘，防止密封圈被高压流体冲切破损。从建模逻辑来看，这类异形结构不能采用简单的拉伸切除一次性成型，要先绘制中心圆盘的基准轮廓，

　　再根据安装基面的坐标点定位三个安装耳的位置，每个安装耳的外圆弧要做R2的圆角过渡，避免应力集中在耳板与圆盘的连接位置，因为设备运行时的振动会持续作用在连接耳的根部，直角过渡的结构很容易在长期交变载荷下产生裂纹。端盖的厚度方向上，安装耳的厚度要比中心圆盘薄1mm，这样当螺栓拧紧时，安装耳会产生微小的弹性变形，让中心圆盘的密封端面能紧密压合在腔体开口上，不会因为螺栓的预紧力导致密封面出现翘曲间隙。中心区域的各个镂空孔，边缘都要做0.5mm的倒角，一方面去除加工后的毛刺，避免装配时刮伤密封圈或者轴类零件的表面，另一方面能让流体通过时减少紊流产生，降低通道内的压力损失。在实际选型适配时，要注意这个端盖的最大外轮廓尺寸，

　　三个安装耳的最外侧端点形成的包络圆直径，要小于安装腔体内的预留空间直径，至少预留3mm的操作间隙，方便装配时用工具拧紧固定螺栓。另外，端盖内侧的定位凸台高度要与腔体的定位凹槽深度匹配，凸台的外径要比凹槽内径小0.1mm，采用间隙配合，既能保证端盖安装时的同轴度，又不会因为配合过紧导致拆卸困难。这类结构常应用在小型齿轮泵的端盖、气动马达的侧封板、紧凑型行星减速器的输出端盖等场景，相比规则的圆形法兰端盖，这种异形带安装耳的结构能减少不必要的材料占用，在满足连接强度和密封要求的前提下，整体重量比同规格圆形法兰端盖轻30%左右，非常适合在对重量有要求的便携设备、小型自动化模组中使用。建模过程中还要注意各个孔位的位置公差，传动轴穿设孔的中心要与三个安装耳形成的定位基准保持同轴，同轴度公差要控制在0.05mm以内，否则会导致内部轴系安装后出现偏斜，运转时产生额外的摩擦阻力，降低元件的使用寿命。
