内外螺纹连接式带凸缘锁紧转接接头

　　这类带凸缘的内外螺纹转接锁紧件，在流体管路排布、工装夹具快换结构、小型执行元件端部连接场景里十分常见，很多做非标设备的工程师在处理不同规格螺纹接口对接时，都会优先考虑这类集成了锁紧功能的转接结构，不用额外搭配并帽或者锁紧垫片，能减少装配环节的零件数量，也能压缩安装所需的轴向空间。从实际使用场景来看，这类零件常出现在气动回路的支路转接、小型液压辅件的接口转换、工装定位销的端部快接结构里，尤其是在设备内部安装空间局促，无法预留足够扳手空间来拧紧常规螺纹接头的位置，外侧带卡槽的凸缘结构刚好可以配合卡板实现快速锁紧，不需要大角度转动整个接头，只要将凸缘卡入预设的限位槽内，转动小角度就能完成轴向定位，再通过侧面的紧定螺钉完成周向防松，完全适配紧凑空间内的装配需求。

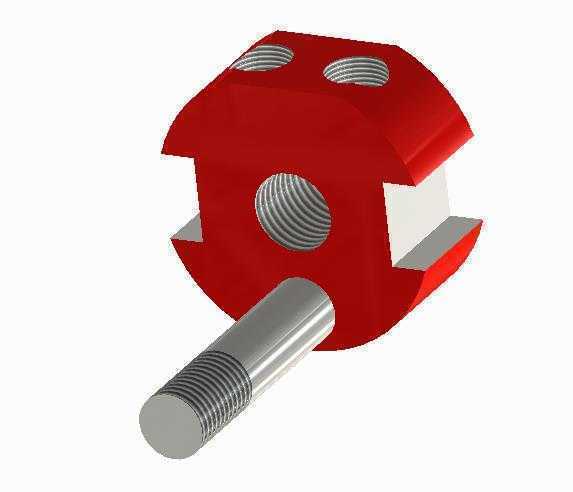

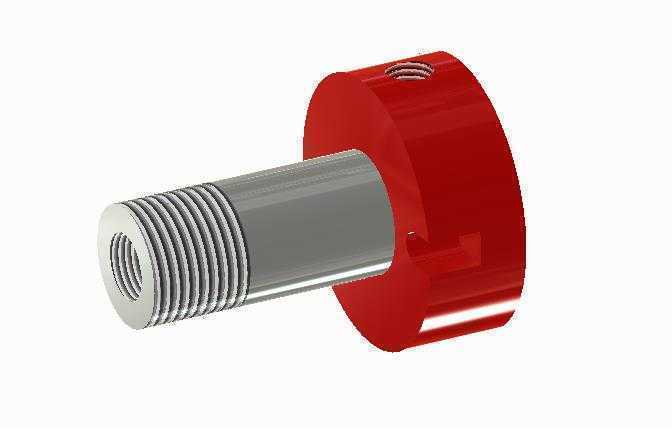

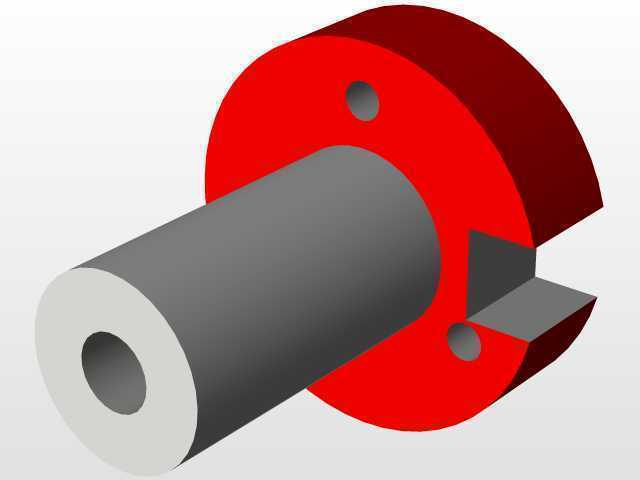

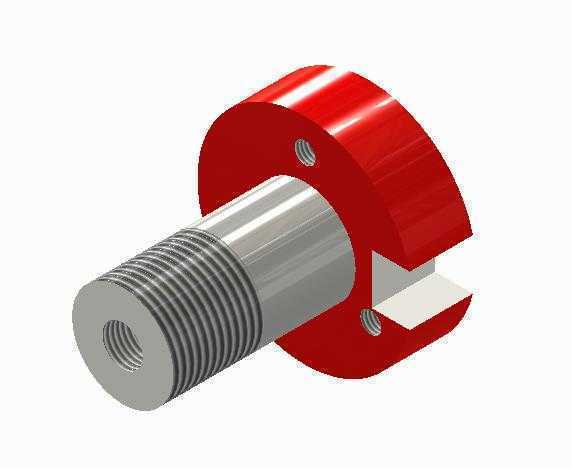

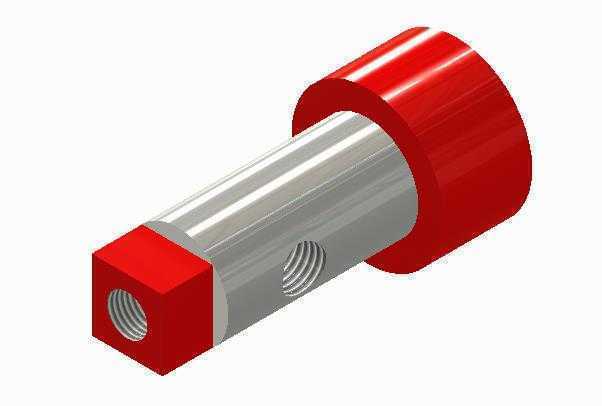

　　从功能特性上看，这个零件集成了三个核心功能段：一端的外螺纹段用于接入带内螺纹的功能元件，比如气动接头、小型喷嘴、检测探头这类部件，螺纹段的长度经过匹配设计，拧紧后不会出现螺纹外露过长或者拧入深度不足的问题；中间的红色凸缘部分是整个零件的安装定位核心，凸缘外缘做了对称的缺口卡槽，和安装基座上的卡爪配合后，能承受轴向的拉脱力，避免管路带压时接头被推出，凸缘上预留的两个径向螺纹孔，是用来安装紧定螺钉的，当接头调整到合适的安装角度后，拧紧紧定螺钉顶在基座的配合面上，就能防止接头因为设备振动出现松动回转；另一端的内螺纹段则用来对接外部管路或者固定杆件，内螺纹的精度直接决定了对接后的同轴度，建模时需要严格控制螺纹小径的尺寸公差，避免对接后出现偏心，导致管路密封失效或者杆件卡滞。

　　设计这类零件的时候，首先要确定两端螺纹的规格匹配关系，要根据实际对接的元件螺纹参数来定，不能随意选取螺纹公称直径，同时要核算凸缘的外径尺寸，保证凸缘的卡槽强度足够承受管路工作压力带来的轴向推力，一般卡槽的接触宽度要大于3毫米，避免受力后出现崩边。侧面的紧定螺钉孔位置要避开凸缘的缺口位置，设置在凸缘实体最厚的区域，防止钻孔后凸缘出现强度薄弱点，同时紧定螺钉的端面要做平端设计，顶紧时不会刮伤基座的配合表面，方便后续拆卸调整。内螺纹和外螺纹的同轴度公差要控制在0.05毫米以内，不然两端对接的元件会出现偏斜，尤其是连接旋转类元件的时候，同轴度不足会导致元件转动时出现径向跳动，影响设备运行精度。

　　从安装边界来看，这个零件的轴向总长度要匹配安装基座的厚度，凸缘贴合基座表面后，外螺纹段伸出基座背面的长度要刚好满足对接元件的拧入深度，不能过长导致元件和基座背面出现干涉，也不能过短导致螺纹啮合齿数不足，降低连接强度。凸缘的外径要比安装基座上的过孔直径大4到6毫米，保证有足够的贴合面承受轴向压紧力，凸缘上的缺口宽度要比基座上的卡爪宽度大0.2到0.3毫米，保证安装时能顺利卡入，同时间隙不能过大，不然接头会出现径向晃动。径向紧定螺钉的孔深要控制在凸缘厚度的三分之二左右，不能钻穿凸缘内壁，不然会影响内螺纹段的螺纹完整性，导致螺纹连接出现滑牙或者密封失效的问题。建模的时候要注意螺纹收尾的位置，外螺纹的收尾段要靠近凸缘端面，不能延伸到凸缘的配合面上，内螺纹的收尾要预留足够的退刀空间，避免丝锥加工时碰到孔底导致刀具折断。另外凸缘表面的处理要根据使用环境来定，如果是用在有腐蚀性流体的场景，凸缘部分和金属内芯可以采用不同的材质，金属内芯用不锈钢保证螺纹强度，外部凸缘用工程塑料降低重量同时提升耐腐蚀性，就像图中展示的分色结构一样，不同材质的结合面要做滚花或者卡槽设计，保证两种材质结合牢固，不会出现相对转动。
